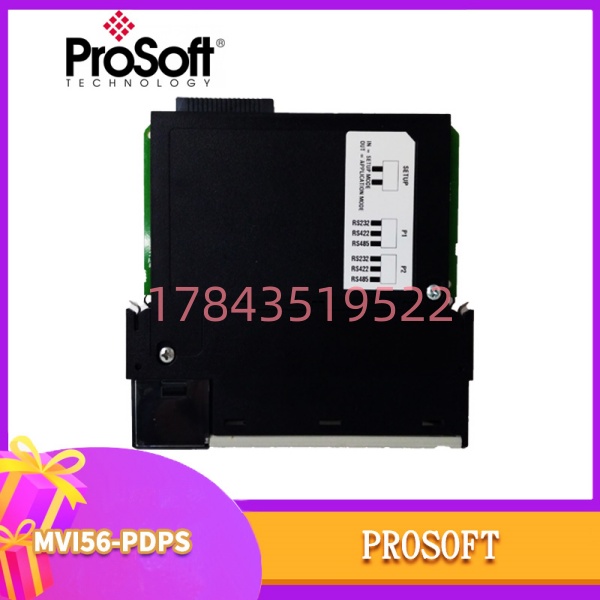

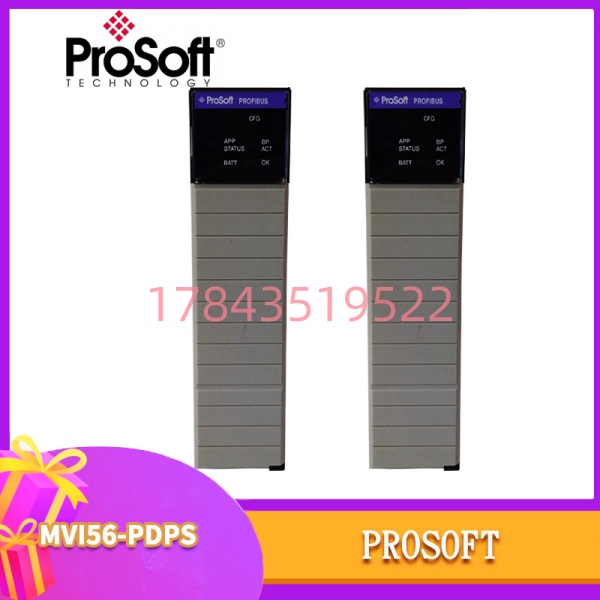

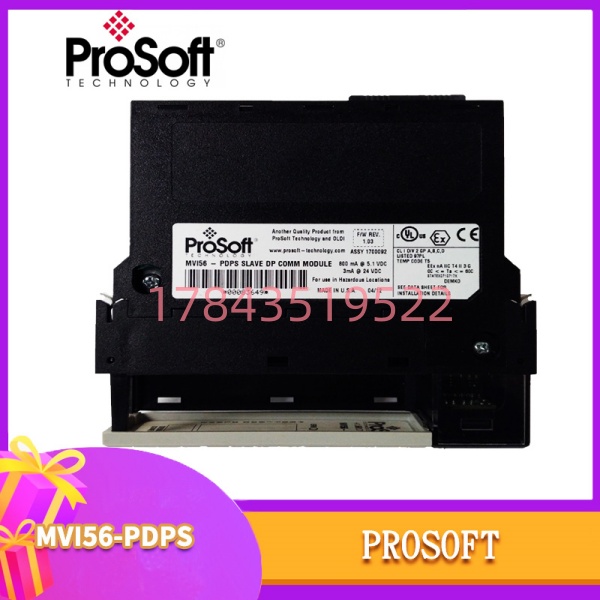

ProSoft MVI56-PDPS | ControlLogix PROFIBUS DP 从站通讯模块

描述

产品深度介绍

ProSoft MVI56-PDPS 是专为罗克韦尔 ControlLogix 平台设计的 PROFIBUS DP 从站通讯模块，核心作用是搭建 ControlLogix PLC 与 PROFIBUS DP 主站设备之间的通讯桥梁，实现双向数据实时交换。模块采用 1756 单槽设计，直接插装于 ControlLogix 机架，通过背板与处理器共享数据，无需额外复杂接线。

它支持 PROFIBUS DP V0 协议，最高可提供 12 Mbps 的传输速率，数据映射完全可由用户配置，能灵活适配不同现场设备的数据交换需求。板载 LED 状态指示灯与配置串口，便于现场调试与故障诊断，配合 ProSoft 配置工具可快速完成参数下载与监控。在新旧系统集成、跨品牌设备组网场景中，该模块是实现协议兼容、保护既有投资的常用备件。

关键技术规格

应用场景与行业案例

一、工程痛点描述

现场改造时最常见的问题是：主控系统换成了罗克韦尔 ControlLogix，但原有设备沿用 PROFIBUS DP 网络，两套系统协议不互通，形成 “信息孤岛”。工程师需在两个系统间手动核对数据，不仅效率低，还易因人为操作引发误动作，直接影响生产稳定性。

二、典型应用场景

1. 汽车制造 – 总装线设备联动连接总装线上的西门子 PROFIBUS 设备（如机器人、焊枪控制器）与 ControlLogix 主控 PLC，实现整条产线的统一调度与状态监控，确保装配节拍精准同步。
2. 石油化工 – 装置数据互通用于 ProcessLogix 等 DCS 系统（PROFIBUS 主站）与 ControlLogix PLC 的数据交换，采集温度、压力、流量等过程参数，辅助装置优化控制与安全连锁。
3. 电力能源 – 电厂辅机监控将 PROFIBUS 协议的振动传感器、变频器等设备数据，接入 ControlLogix 系统集中处理，保障辅机设备稳定运行，降低非计划停机风险。
4. 水处理 – SCADA 系统集成连接现场 PROFIBUS 流量计、PH 计等仪表与中控室 ControlLogix SCADA 系统，实现远程数据采集与自动加药控制，提升运行效率与水质稳定性。

三、真实案例

某炼化企业进行系统升级，主控系统更换为 ControlLogix，但保留了原有的大量 PROFIBUS DP 仪表与传动设备。升级初期，两个系统数据无法共享，生产报表需人工汇总，换型时间长且易出错。

我们为其配置 MVI56-PDPS 模块，通过工具完成数据映射配置，将 PROFIBUS 设备的状态与参数直接映射到 ControlLogix 标签库。改造后，系统实现数据无缝互通，换型时间缩短 40%，设备综合效率（OEE）提升 12%，现场工程师无需再跨系统核对数据，操作效率大幅提升。

⚠️ 备注：MVI56-PDPS 为成熟在用型号，市场货源稳定。配置时需严格匹配 DP 从站地址 与 数据长度，并核对现场总线的接地与屏蔽规范，避免通讯干扰。
