描述
产品深度介绍

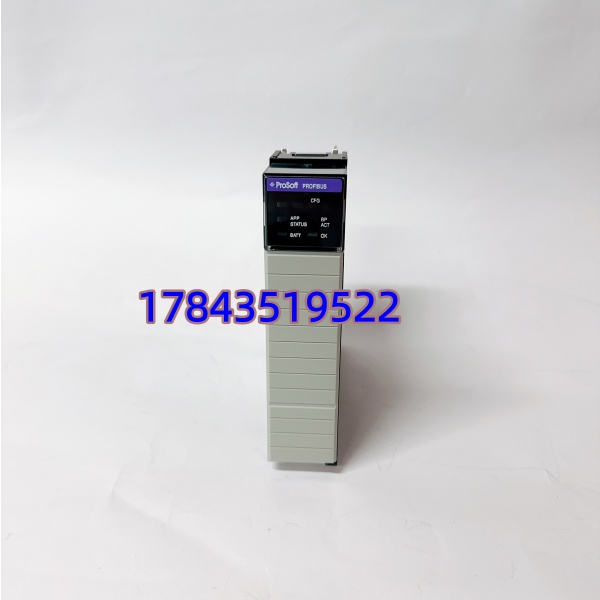

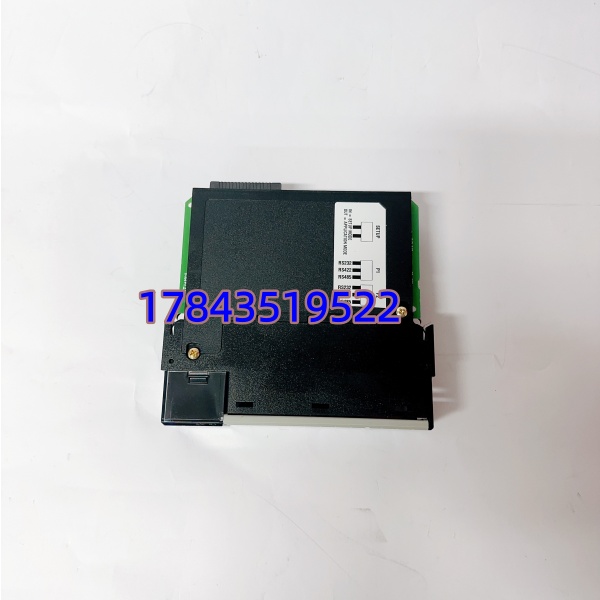

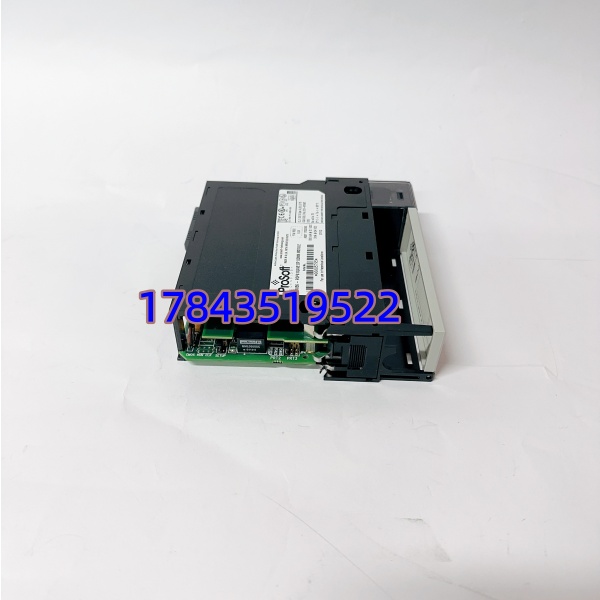

ProSoft MVI56-PDPS 是专为 Rockwell Automation ControlLogix（1756）平台设计的高性能 PROFIBUS DP 从站通讯模块。它无缝插入 ControlLogix 机架，通过背板与 Logix 控制器高速交换数据，同时提供标准 DB9 接口连接 PROFIBUS DP 网络。
模块支持 PROFIBUS DP-V0 从站协议，波特率覆盖 9.6Kbps~12Mbps，可连接变频器、传感器、远程 I/O 等 DP 设备，解决 ControlLogix 系统与传统 DP 网络的互联问题ProSoft Technology Inc。工业级设计，宽温运行，适配恶劣工况，是自动化升级与设备改造的常用方案
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | MVI56-PDPS |
| 品牌 | ProSoft Technology（Red Lion 旗下） |
| 适配平台 | Rockwell ControlLogix 1756 系列 PLC |
| 通讯协议 | PROFIBUS DP-V0 Slave（EN 50170） |
| 波特率 | 9.6Kbps~12Mbps（自动 / 手动配置） |
| I/O 数据容量 | 输入 244 字节 / 输出 244 字节（总计≤400 字节）ProSoft Technology Inc |
| 供电 | 背板 5V DC，功耗约 2.5W（800mA） |
| 工作温度 | 0°C ~ +60°C |
| 存储温度 | -40°C ~ +85°C |
| 尺寸（mm） | 147 × 98 × 154（单槽） |
| 重量 | 约 0.33kg |
| 配置软件 | ProSoft Configuration Builder（PCB） |
| 认证 | CE、UL 认证 |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 通知生产部门停机计划，确认设备处于安全状态
- 断开 ControlLogix 机架及关联设备电源，等待 5 分钟放电工具准备：
- 防静电手环、防静电垫
- PH1 十字螺丝刀、万用表
- 标签纸、记号笔、手机（拍照记录配置）备份工作：
- 导出 Logix 程序至 U 盘及云端
- 拍照记录旧模块接线、DIP 开关及网络配置
阶段二：拆卸旧模块（10 分钟）
- 松开模块上下固定螺丝，轻拉取出
- 断开 DB9 通讯线及 CFG 配置口线缆，标记线号
- 检查背板连接器针脚，无弯曲、无氧化（用压缩空气清理灰尘）
- 保存旧模块标签（含固件版本、站地址）
阶段三：安装新模块（10 分钟）
- 佩戴防静电手环，从防静电袋取出 MVI56-PDPS
- 核对型号无误，设置站地址（通过 PCB 软件或 DIP 开关）
- 对准 1756 机架插槽垂直推入，拧紧固定螺丝
- 连接 DB9 DP 通讯线及 CFG 配置口（RJ45 转 DB9）ProSoft Technology Inc自检清单：
- 模块固定牢固
- 通讯线连接正确
- 站地址与原模块一致
阶段四：上电测试（15 分钟）
- 上电前测量背板 5V 电压，确认正常无短路
- 给机架上电，观察 LED 指示灯：
- RUN 绿常亮：正常运行
- NET 红闪：DP 网络通讯异常
- ERR 红常亮：模块故障ProSoft Technology Inc
- 打开 RSLogix 5000，扫描背板识别模块，核对固件版本
- 下载配置（导入原模块配置文件），建立 DP 从站通讯
- 测试 I/O 数据交换，监控网络状态 30 分钟无报警最终确认：数据收发正常，网络稳定，记录模块序列号及更换信息。
