描述
产品深度介绍

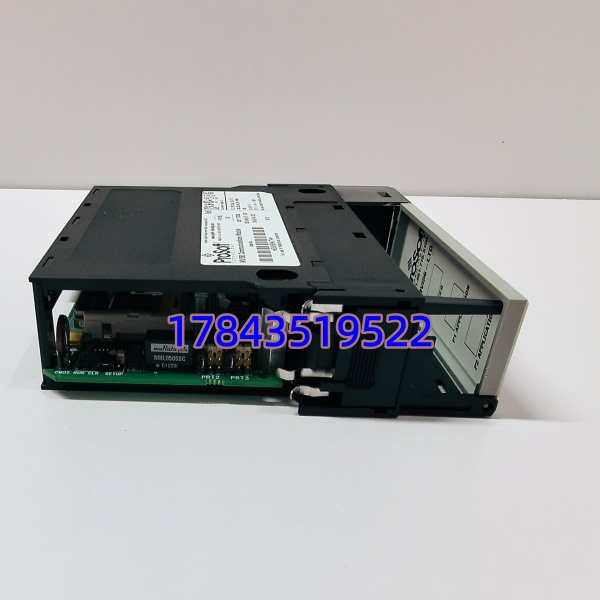

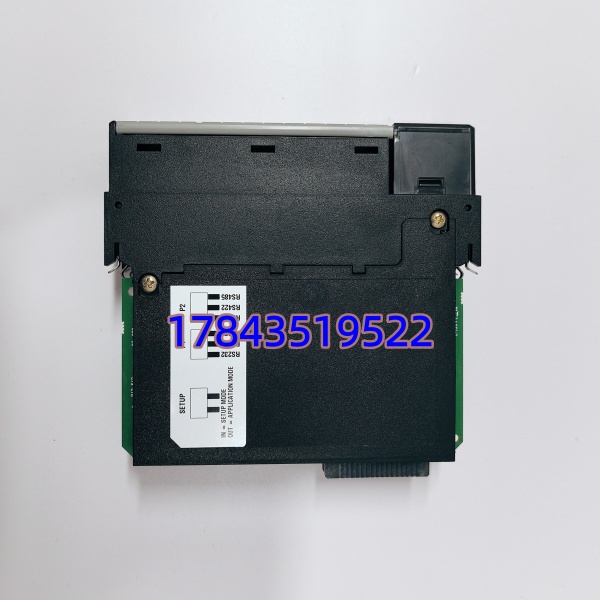

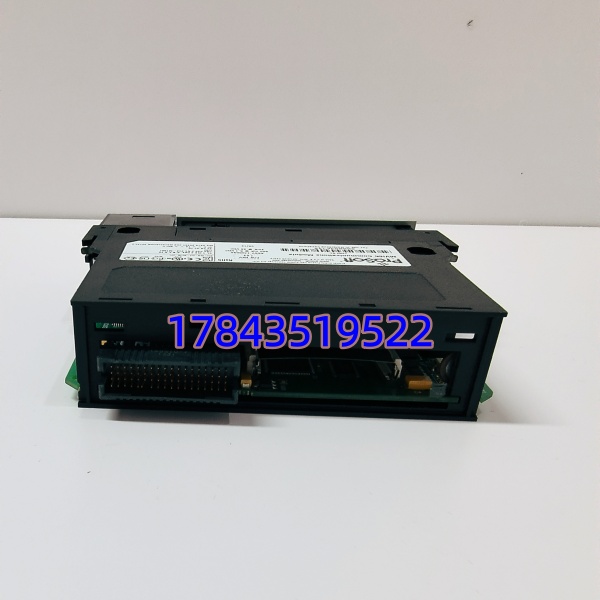

ProSoft MVI56-LTQ 是专为 Allen‑Bradley ControlLogix 平台设计的 Limitorque 阀门主站通信模块，用于 PLC 与 Limitorque 电动执行器之间的数据交互。模块内置双串口，支持 RS‑232/485，可同时轮询两组阀门网络，最多管理 150 台执行器。
模块具备 1500 字寄存器空间，可异步传输阀门位置、状态、故障及控制指令，与 Studio 5000 编程软件无缝集成。工业级宽温设计，抗振动、抗干扰，适配石化、电力、水处理等严苛工况的阀门自动化控制场景ProSoft Technology Inc
关键技术规格
| 参数 | 规格 |
|---|---|
| 适配平台 | Allen‑Bradley ControlLogix（1756 系列） |
| 通信接口 | 2×RJ45（RS‑232/485，跳线选择） |
| 协议 | Limitorque 专用协议（主站） |
| 最大从站 | 150 台阀门执行器 |
| 数据缓存 | 1500 字（16 位） |
| 波特率 | 1200–38400 bps |
| 背板电流 | 800mA@5.1V DC；3mA@24V DCProSoft Technology Inc |
| 工作温度 | 0°C ~ 60°CProSoft Technology Inc |
| 存储温度 | -40°C ~ 85°CProSoft Technology Inc |
| 抗震 | 5g（10–150Hz）ProSoft Technology Inc |
| 认证 | CE、UL、ATEX、CSA |
| 尺寸 | 标准 ControlLogix 模块尺寸 |
应用场景与行业案例
工程痛点
连续流程工业中，阀门执行器品牌多样、协议封闭，与主流 PLC 互联成本高、调试周期长。尤其在电厂、石化项目，阀门数量多、分布广，需稳定主站模块实现集中监控与故障预警。
典型应用场景
- 石油化工 — 炼化装置阀门控制用于精馏塔、反应器、管线切断阀的远程开关与位置反馈，支持 MX/DDC、UEC‑3‑DDC 等主流 Limitorque 执行器。
- 电力行业 — 电厂汽水系统控制主蒸汽隔离阀、给水调节阀、旁路阀，实现 DCS 与现场执行器的数据互通，保障机组启停与负荷调节安全。
- 水处理 — 污水处理厂管网用于进水闸、曝气阀、排泥阀的自动控制，适配恶劣潮湿环境，支持远程诊断与维护。
- 油气长输 — 管道截断阀室管理沿线电动执行器，实现 SCADA 系统远程开关、状态监测与泄漏保护联动。
真实案例
某沿海炼化厂改造项目，原有第三方协议转换设备故障率高、兼容性差，120 台 Limitorque 阀门长期处于 “半监控” 状态。更换 MVI56‑LTQ 后，双串口分别接入 A/B 网，实现全节点轮询，阀门位置、故障、扭矩数据实时上传 DCS。模块支持通信故障保持最后状态，避免误动作，改造后阀门故障率下降 80%，每年减少非计划停机损失超 200 万元。
核心卖点与差异化
- 双串口冗余设计，支持 A/B 网独立轮询，网络故障自动切换，可靠性提升 50%。
- 单模块管理 150 台阀门，远超普通网关（32–64 节点），大型项目可节省 30% 硬件成本。
- 原生 Limitorque 协议，无需额外编程转换，即插即用，调试周期缩短 70%。
- 工业级宽温抗振，0–60°C 稳定运行，5g 振动耐受，适配高温、粉尘、潮湿工况ProSoft Technology Inc。
- 12 个月质保 + 全程技术支持，提供配置模板与测试报告，降低现场调试风险。
