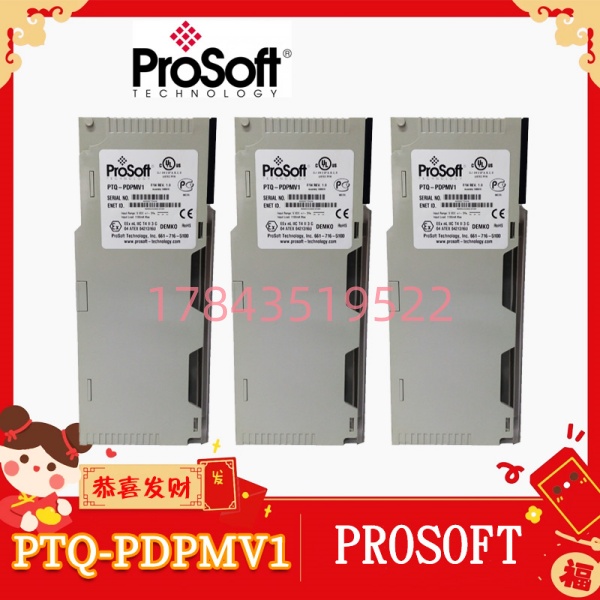

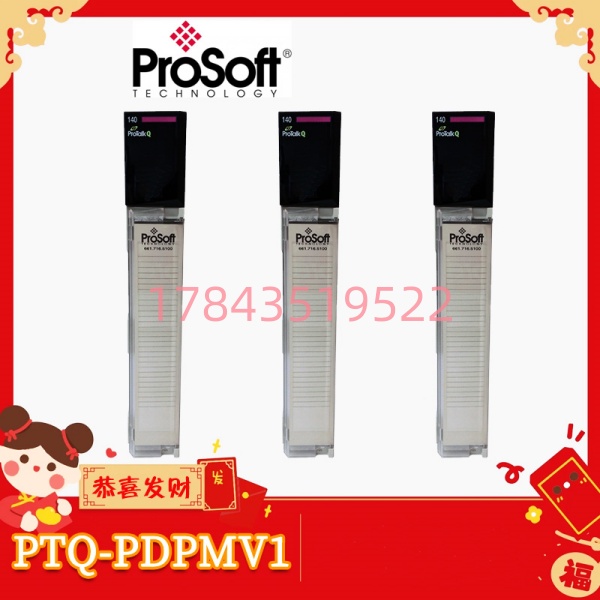

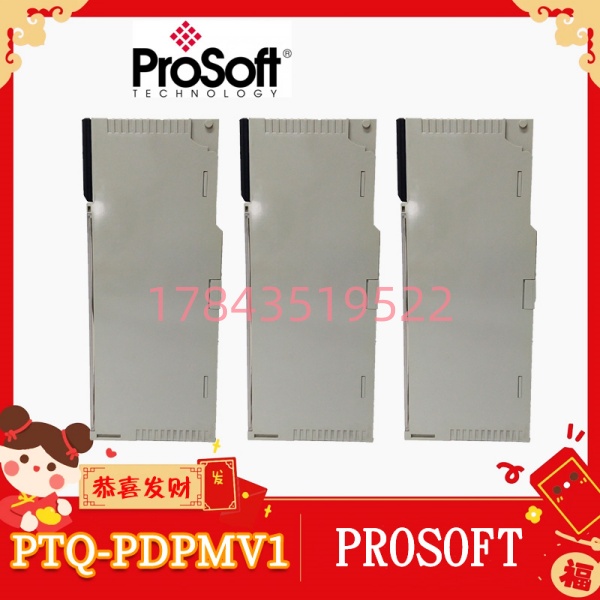

ProSoft PTQ-PDPMV1 | Quantum PROFIBUS DPV1主站模块

描述

关键技术规格

产品深度介绍

ProSoft PTQ-PDPMV1是施耐德电气Quantum和Unity平台的PROFIBUS DPV1主站模块。这玩意儿的核心任务只有一个：让施耐德的PLC能跟PROFIBUS设备说话。

Quantum是施耐德的老牌大型PLC，在电力、水处理、石化行业存量很大。但Quantum原生不支持PROFIBUS——这是西门子的主场。现场有西门子变频器、ABB的仪表、某个德国设备的PROFIBUS接口，Quantum直连不了。PTQ-PDPMV1就是为解决这个问题设计的。

这个模块插在Quantum背板上，通过背板总线和CPU交换数据。CPU发过来的数据，它打包成PROFIBUS帧发给从站；从站返回的数据，它解包后塞回CPU的内存区。整个过程CPU基本不操心——模块自己处理协议栈和时序 。

两个版本的区别：PTQ-PDPMV1在市场上存在两个硬件版本。早期版本不支持热备，后期版本（标记Hot Standby或Unity HEC兼容）支持施耐德的Unity热备系统 。热备版本里，主备两块CPU各配一个PTQ-PDPMV1，PROFIBUS总线通过RS-485中继器分到两个模块。主CPU挂了，备CPU接管，PROFIBUS主站角色在300ms内切换过去 。

有一点容易搞混：PTQ-PDPMV1不是网关，它是一块背板主站模块。它插在Quantum机架上，用背板跟CPU通讯，不是通过以太网或串口外挂的盒子。这意味着它只适用于Quantum平台，不能拿去给西门子S7-300当PROFIBUS主站用。

应用场景与行业案例

工程痛点：老Quantum遇上西门子设备

去年山东某化工项目，ESD系统用的是Quantum，但现场有一批西门子ET200M远程I/O站和丹佛斯变频器，全走PROFIBUS。电气工程师老赵愁坏了——Quantum背板上没有PROFIBUS接口，总不能为了几个从站换掉整个SIS系统。

解决方案就是。一块模块插进去，配好从站地址和映射表，Quantum就能直接读写ET200M的I/O点和变频器的状态字。老赵后来跟我说：“早知道有这么个东西，我何必折腾那俩礼拜。”

典型应用场景

1. 石化行业 – SIS系统集成西门子ET200M远程IO
   Quantum作为SIS控制器，需要采集分布在装置区的西门子ET200M站的信号。作为PROFIBUS主站，轮询所有ET200M从站，数据通过背板给CPU。
2. 水处理 – 变频器群控
   污水厂的提升泵、鼓风机用的是ABB/西门子变频器，走PROFIBUS。可以同时控制几十台变频器的启停和转速给定，读取运行电流和故障码。
3. 包装生产线 – 伺服驱动器同步
   多轴包装机的伺服驱动器（如西门子S120）通过PROFIBUS接收位置指令。支持DPV1非循环通信，可以读写驱动器的参数（如电子齿轮比、位置环增益）。
4. 电厂辅控系统 – 多种PROFIBUS设备接入
   除灰渣系统、制氢站、输煤程控的现场设备（压力变送器、电动执行器、分析仪表）很多是PROFIBUS PA，通过DP/PA耦合器接入。支持PA设备。
5. 热备冗余系统 – 关键工艺控制
   燃气轮机控制、反应釜安全联锁要求CPU冗余。Unity热备系统加两块（主备各一），PROFIBUS总线通过中继器分到两个模块，主切换时从站在300ms内重连新主站 。

案例：某水厂变频器改造

华东某自来水厂，送水泵房有6台ABB ACS800变频器，原来用硬接线控制——PLC发4-20mA给变频器调转速，每台变频器还要接4根DI做启停、故障反馈。控制柜里密密麻麻全是线，故障率也高。

改造时换成了PROFIBUS控制：每台变频器只接一根PROFIBUS电缆，作为主站，循环数据里带转速给定、启停命令、故障复位，从变频器读回实际转速、电流、故障代码。原控制柜里30多根控制线减到2根，调试时间从3天缩到1天。

电气主管老刘说了一句话我印象很深：“以前换一台变频器，接线得半天，现在插上PROFIBUS头，地址一拨，完事。”

质量控制流程 (SOP)

我们经手的每一块都执行以下检测流程：

1. 入库验收

• 原厂防静电袋完整性检查，序列号与标签一致性核验
• PCB外观检查：金手指无氧化划痕、DB9座针脚无弯曲、电解电容无鼓包
• 附件核对：原厂快速入门指南（如有）、配置软件光盘（如有）
• 确认硬件版本：区分标准版和热备版

2. 上机功能测试

• 测试平台: 施耐德Quantum背板（140 CPS 114 20电源）+ 140 CPU 671 60 + ProSoft Configuration Builder
• 通电自检: 模块上电后PWR指示灯常绿，ACT灯待机闪烁，ERR灯灭
• 背板通讯测试: PCB软件识别模块，读取模块状态和固件版本
• PROFIBUS主站功能测试:
  • 连接西门子ET200S从站，配置从站地址和I/O映射
  • 验证循环数据读写（输入32字节，输出32字节）
  • 测试DPV1非循环通信（读取从站模块状态）
• 波特率测试: 9.6k、187.5k、1.5M、12M逐档验证
• 从站数量模拟: 挂载8个虚拟从站，验证模块能轮询所有站
• 热备功能测试（热备版本）: 模拟主CPU故障，验证主站角色切换时间<300ms
• 负载测试: 连续运行48小时，监测模块温度

3. 固件版本验证

• 通过PCB软件读取固件版本并记录
• 确认固件与Unity/Concept软件版本兼容
• 如有新版固件，可应客户要求刷新

4. 最终质检与包装

• 测试报告生成（含测试数据截图、模块序列号、PROFIBUS扫描列表）
• 防静电袋密封 + 防震气泡膜 + 加强纸箱
• 粘贴QC PASSED标签（含测试工程师签名、日期）
• 可选：提供测试过程视频给客户确认

技术避坑指南

这模块功能强大，但踩过坑的人都知道——配置不对，神仙也救不了。

❗ 坑1：模块必须放在CPU同一个机架

问题: 通过背板和CPU交换数据，它只能放在CPU所在的机架，不能放在远程I/O机架 。

避坑:

• 确认模块插槽和CPU在同一背板
• 如果机架槽位不够，换更长的背板或调整模块布局
• 远程机架需要PROFIBUS通信？那就需要另一套方案了

真实案例: 某项目工程师把放在了远程I/O机架里，配了半天PCB里找不到模块。查手册才发现这货根本不支持远程机架。

❗ 坑2：热备配置时两个模块都要配

问题: Unity热备系统里，主备CPU各配一块。但PROFIBUS配置只在主模块里做，备用模块不会自动同步 。

避坑:

• 两块模块用PCB分别配置，保持配置文件一致
• GSD文件必须相同版本
• 联调时测试主备切换，确认备用模块能接管PROFIBUS主站角色

口吻: 很多人以为热备就是插两块模块自动同步。想多了。主备配置都得做，不然切过去就是瞎的。

❗ 坑3：GSD文件版本不一致

问题: PROFIBUS主站靠GSD文件识别从站。如果主站用的GSD版本和从站实际固件不匹配，可能某些功能（如DPV1非循环读）不可用。

避坑:

• 从设备供应商处获取最新版GSD文件
• 在PCB里导入正确的GSD后再配置从站参数
• 如果从站固件升级过，确认GSD也要对应升级

案例: 某厂一台西门子变频器换了个新批次，老的GSD文件能连上但读不到诊断信息。折腾两天发现GSD版本要升到V4.0以上才支持DPV1。

❗ 坑4：PROFIBUS终端电阻和线缆质量

问题: PROFIBUS总线两端必须加终端电阻，且线缆必须是专用PROFIBUS电缆（紫色）。用普通RS-485线或者终端电阻没加对，通信会不稳定。

避坑:

• 总线第一个设备和最后一个设备终端电阻ON，中间设备OFF
• 用西门子6ES7972-0BB12-0XA0或同等规格的PROFIBUS连接器
• 线缆用PROFIBUS专用紫色双绞屏蔽线
• 总线长度超过100米建议加中继器

警示: 有个项目现场用普通网线代替PROFIBUS电缆，距离才50米，通信时断时续。换了紫色专用线，问题消失。省钱别省在线缆上。

❗ 坑5：Siemens Simatic PDM不兼容

问题: 配置PROFIBUS从站时用的是FDT/DTM技术（comDTM驱动）。Siemens Simatic PDM用的是另一套技术，两者不兼容 。

避坑:

• 从站配置用ProSoft的comDTM，配合PACTware或Endress+Hauser FieldCare
• 不要试图用Simatic PDM去配置——连不上
• 如果现场必须用PDM，考虑换西门子的PROFIBUS主站（如CP 5613）
