SPECTRUM MVI56-PDPMV1 | ControlLogix PROFIBUS主站模块

描述

关键技术规格

产品深度介绍

SPECTRUM MVI56-PDPMV1 是 Spectrum Controls 公司为 Rockwell Automation ControlLogix 平台设计的 PROFIBUS DP-V1 主站通信模块。它和 ProSoft 那款 MVI56-PDPMV1 干的是同一件事——让 ControlLogix 能跟 PROFIBUS 设备说话。

Spectrum Controls 这家公司你可能不太熟，但在北美市场它是有口碑的。它是罗克韦尔的官方 Encompass 合作伙伴，说白了就是第三方兼容厂商，但产品通过了罗克韦尔的兼容性测试。他们的 1756 系列 I/O 模块（比如 1756SC-IF8U 万能输入模块）在市场上卖得不错，通信模块是产品线里的补充。

说回这个 MVI56-PDPMV1。它作为 PROFIBUS 主站，可以挂接最多 125 个从站设备——变频器、远程 I/O、仪表、阀岛都行。支持 DP-V0 周期性数据交换和 DP-V1 非周期性服务，波特率最高 12 Mbps。

和 ProSoft 版本的区别：

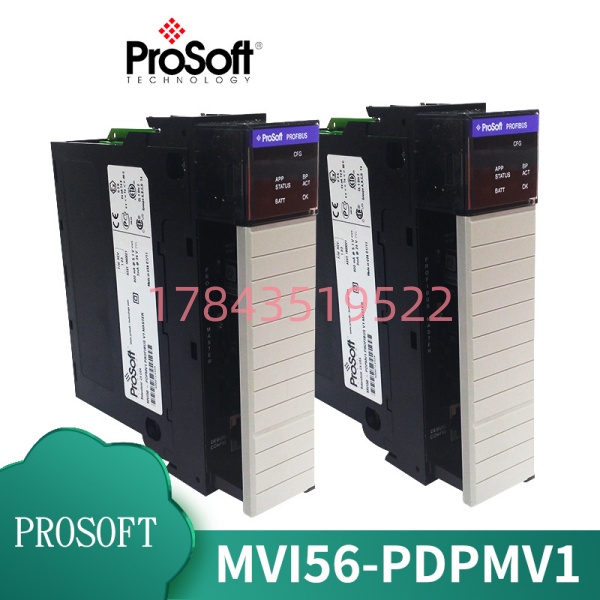

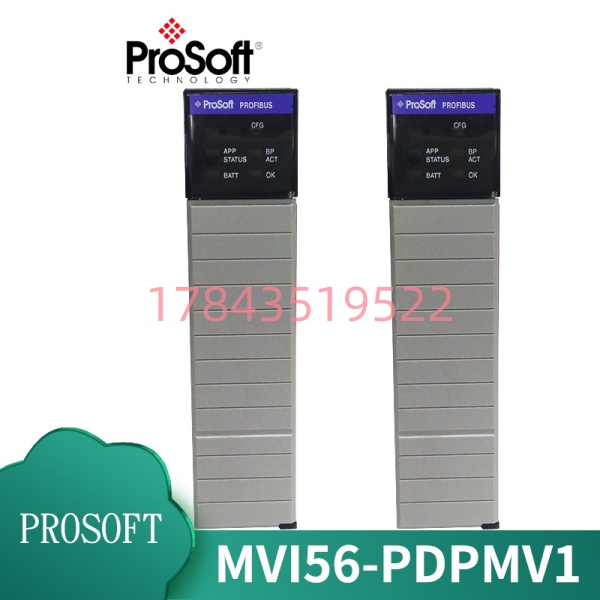

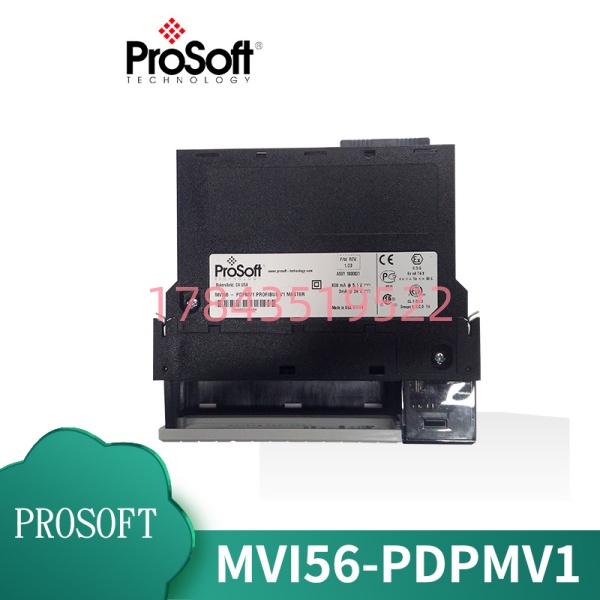

这是采购时最容易搞混的地方。ProSoft 的 MVI56-PDPMV1 有两个隔离 RS485 端口，支持总线冗余——一条线断了能切到另一条。Spectrum 这个版本只有一个端口。如果你的现场对 PROFIBUS 总线冗余有要求（比如石化、电厂的 ESD 系统），那 Spectrum 这个版本就不太合适。

另外 Spectrum 的工作温度范围标的是 -40°C 到 85°C，比 ProSoft 的 0°C-60°C 宽了不少。北方冬天户外机柜或者高温车间，这个参数差异值得留意。

应用场景与行业案例

一、工程痛点：ControlLogix 配 PROFIBUS 设备，多一个品牌选择

我接触过的混合品牌项目里，ProSoft 的 MVI56 系列出镜率最高，但 ProSoft 的货期有时候让人头疼。Spectrum 这个品牌在国内渠道没那么广，但有库存的时候价格通常比 ProSoft 便宜 10-15%。

去年山东一个轮胎厂的项目，ControlLogix L71 要带 40 多台变频器，全是西门子 G120，走 PROFIBUS。ProSoft 那边要等 6 周，客户等不了。后来找到 Spectrum 的 MVI56-PDPMV1，2 周到货，GSD 文件导入后一通配置，跑起来没问题。

典型应用场景:

1. 轮胎制造 – 密炼机生产线
   密炼机的上下辅机系统，变频器、温度模块、称重仪表都用 PROFIBUS。ControlLogix 做核心控制，MVI56-PDPMV1 负责轮询。
2. 汽车零部件 – 涂装线
   涂装车间的烘干炉、输送链变频器，PROFIBUS 网络覆盖整个车间。单端口的场景下，总线冗余不是硬性要求，Spectrum 的性价比优势就出来了。
3. 水处理 – 远程 I/O 站
   污水厂的提升泵站、加药间，ControlLogix 在中心控制室，现场用 PROFIBUS 远程 I/O 柜。总线长度几百米，需要中继器扩展。
4. 食品饮料 – 灌装线
   灌装机的伺服驱动器、液位传感器走 PROFIBUS。生产环境潮湿，Spectrum 的宽温宽湿指标更有保障。

二、Spectrum vs ProSoft 选型对照表

三、采购注意事项

1. 确认 Spectrum 品牌是否被业主接受 ❗
有些项目技术协议里写死了“ProSoft ”，用 Spectrum 替换需要走变更流程。建议采购前跟业主确认清楚。

2. 关于从站数量的差异
网上有的写 31 个从站，有的写 125 个。我核实的结果是 125 个是标准配置。31 个可能是早期的信息或者笔误，采购时以实物标签和最新手册为准。

3. 关于协议类型
有些网页说这个模块是 Modbus/TCP 主站，这是错误信息。 是 PROFIBUS 模块，Modbus 版本是 MVI56-MNET 或其他型号。买的时候看清楚后缀。

4. 兼容性确认

• 固件版本：不同批次固件可能有差异，采购时要求供应商提供固件版本号
• RSLogix 5000 版本：建议 V20 以上
• 需要安装 Spectrum 提供的 AOI (Add-On Instruction) 来配置模块

5. 电池维护 ❗
和 ProSoft 版本一样，Spectrum 内部也有一颗可充电锂电池，用于备份 SRAM 数据和实时时钟。首次上机需要通电约 12 小时才能充满。长期存放未通电的模块，上机前最好先通电一天让电池恢复。

6. 库存渠道
Spectrum 在国内没有官方直销，主要通过代理商和备件商流通。下单前确认：

• 是否全新原装（非翻新）
• 是否提供上机测试报告
• 质保期多长（建议 1 年起）

四、常见问题与排查
