描述
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 通道数 | 16 路单端电流输入 |
| 分辨率 | 16 位 (Delta-Sigma ADC) |
| 输入范围 | ±20 mA、0–20 mA、4–20 mA (软件可选) |
| 更新速率 | 3 Hz ~ 0.83 Hz (由滤波设置决定) |
| 滤波选项 | 50 Hz、60 Hz、500 Hz (软件可选) |
| 共模抑制 | 95 dB @ 50/60 Hz |
| 非线性度 | 0.0015% |
| 过压保护 | 2,300 Vrms 瞬态隔离 |
| 过流保护 | ±30 mA |
| 工作温度 | -40°C ~ +70°C |
| 存储温度 | -55°C ~ +85°C |
| 供电 | 背板供电 (350 mW) |
| 热插拔 | 支持 (Hot-PnP) |
| 板载诊断 | 超量程 / 状态 LED、通道自检 |
| 物理接口 | Compact FieldPoint 背板 |
| 重量 | 110 g |
产品深度介绍

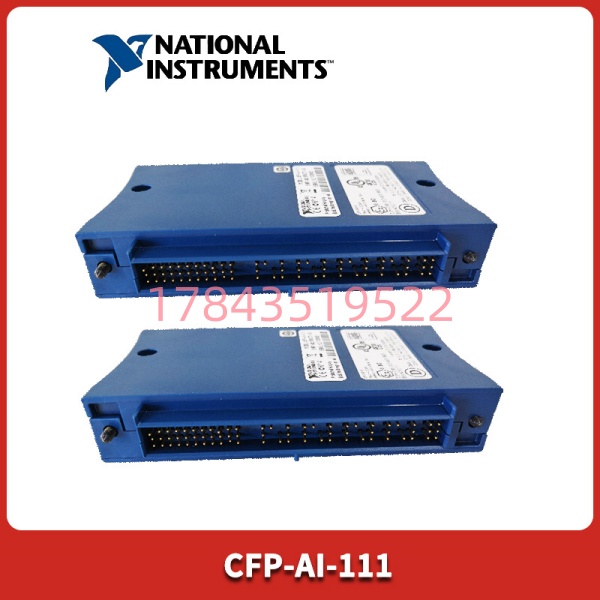

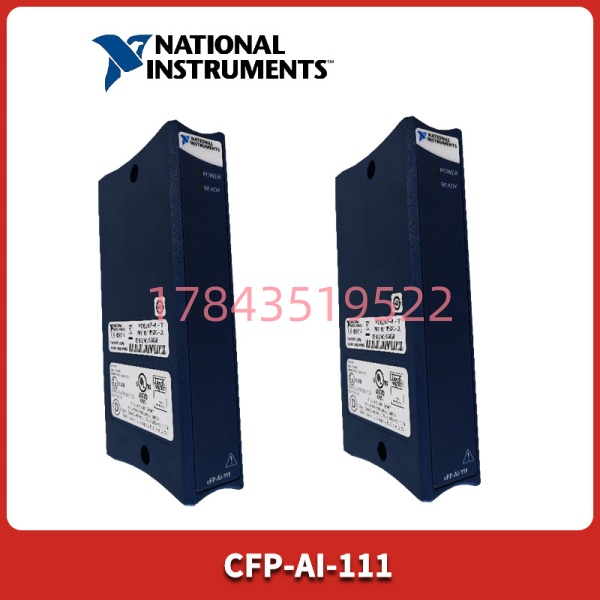

NI CFP-AI-111 是 NI Compact FieldPoint 控制系统的16 通道 16 位电流输入模块，专为工业现场高精度数据采集设计。它直接对接 4–20 mA 标准工业传感器（压力、流量、液位、温度变送器），将模拟信号转换为高精度数字量，通过 Compact FieldPoint 总线传输至控制器。
模块采用16 位 Delta-Sigma ADC与三档可编程滤波（50/60/500 Hz），可有效抑制工业现场工频干扰，确保在强电磁环境下的测量稳定性。2300 Vrms 瞬态隔离与 ±30 mA 过流保护 提供强大的信号防护。
热插拔功能允许在系统运行时更换模块，板载诊断（超量程、状态指示）简化维护。配合 LabVIEW 等软件，可快速搭建测试、测量与自动化监控系统，广泛用于工业现场、测试台架与科研设备。
应用场景与行业案例
一、典型应用场景
- 工业过程控制
- 采集化工、电力、冶金产线中4–20 mA传感器信号（压力、流量、液位、温度）。
- 优势：16 位高精度、50/60Hz 滤波、强隔离，适应恶劣工况。
- 测试测量与实验室
- 产品性能测试、传感器校准、多通道数据记录仪。
- 优势：软件可编程、多通道同步、与 LabVIEW 无缝集成。
- 设备状态监测（预测性维护）
- 风机、泵、压缩机的振动、电流、温度监测。
- 优势：宽温、高可靠、长期稳定、低漂移。
- 建筑 / 结构健康监测
- 桥梁、大坝、高层建筑的应变、位移、荷载数据采集。
- 优势：分布式 I/O、远程采集、抗干扰。
二、真实案例
某汽车零部件测试台升级
- 痛点：原 8 通道系统精度不足、干扰大、无法同步采集。
- 方案：采用 NI cFP-2020 控制器 + CFP-AI-111 模块，搭建 16 通道高精度采集系统。
- 效果：
- 精度提升至16 位，噪声抑制95dB。
- 支持热插拔，维护不停机。
- 测试数据稳定性提升40%，合格率显著改善。
采购与使用提示
- 兼容性：仅适配 NI Compact FieldPoint (cFP) 系统（如 cFP-2020/2025/2120 等）。
- 配置软件：通过 NI Measurement & Automation Explorer (MAX) 或 LabVIEW 配置通道范围、滤波。

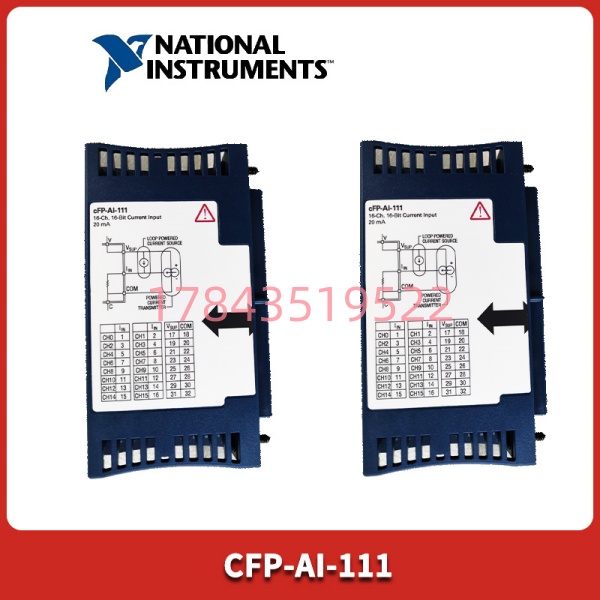

- 接线：需搭配 cFP-TB-xx 接线端子台，标准4–20mA 两线制 / 三线制接线。
- 货源：为停产备件，全新原装 / 优质拆机现货紧张，建议备货。
