描述
产品深度介绍

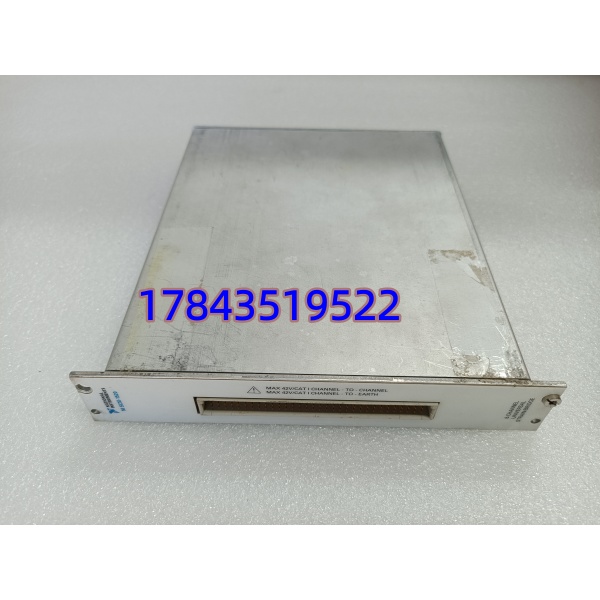

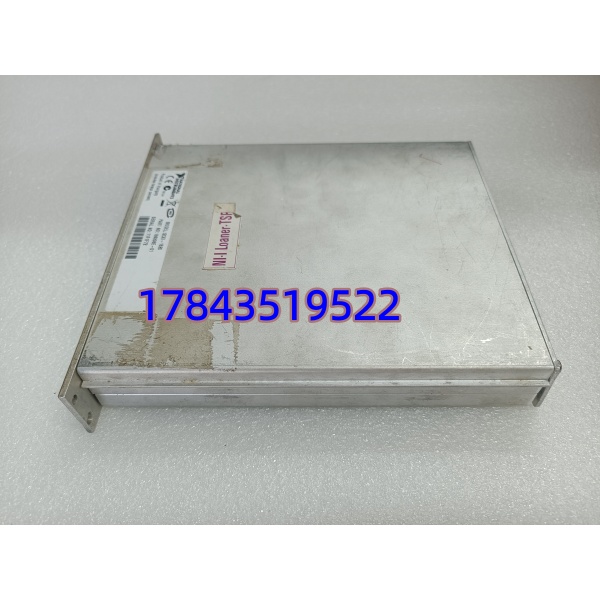

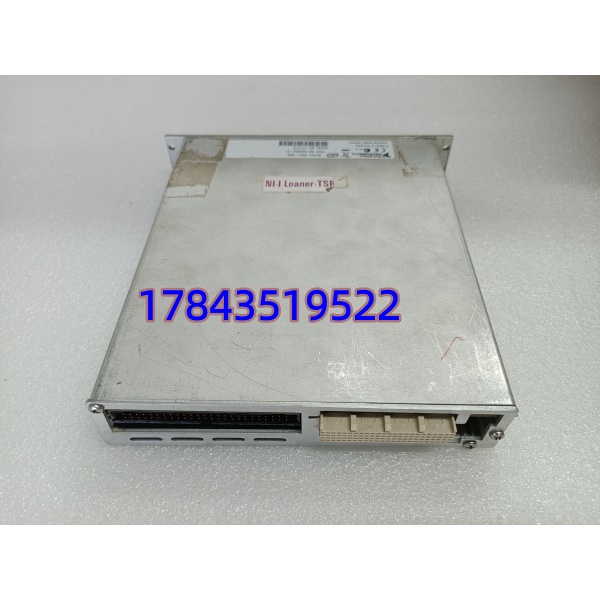

NI SCXI-1520 是 SCXI 平台下的8 通道高精度应变 / 桥路信号调理模块，专为结构测试、材料力学、振动噪声（NVH）等场景设计。可直接接入全桥、半桥、四分之一桥应变传感器，提供可编程激励、放大、滤波与自动调零，将毫伏级微弱信号精准调理至 DAQ 系统可用范围。模块内置 16 位 ADC，支持随机扫描与并行采集，适配 LabVIEW 等 NI 软件生态。标准 SCXI 机箱安装，具备过压保护与抗干扰设计，适合实验室与工业现场长期稳定运行。
关键技术规格
| 参数 | 规格 |
|---|---|
| 通道数 | 8 路差分模拟输入 |
| 分辨率 | 16 位 |
| 可编程增益 | 1、1.15、1.3、1.5、2、…、1000 |
| 支持桥路 | 全桥、半桥、四分之一桥 |
| 激励电压 | 0~10V DC 可编程 |
| 滤波器 | 10Hz~10kHz 可编程低通 |
| 采样率 | 每通道最高 100kS/s |
| 输入阻抗 | 1MΩ |
| 工作温度 | 0°C ~ 50°C |
| 接口 | 68 针 SCSI-II 连接器 |
常见问题解答
Q1：SCXI-1520 支持热插拔吗？A：不支持。SCXI 机箱背板带电，热插拔易导致浪涌，烧毁模块或主板，更换必须断电。
Q2：这个型号停产了吗？能买到原装吗？A：已正式停产（Obsolete），原厂订货周期长且价格高。我们提供全新原装库存，可出具序列号与出厂检测报告，非翻新件。
Q3：SCXI-1520 和 SCXI-1125 能互换吗？A：不能直接互换。1520 是应变 / 桥路专用，带激励与桥路补偿；1125 是热电偶模块，功能与接线完全不同，需按传感器类型选型。
Q4：采集数据漂移大、噪声高，怎么解决？A：常见原因：
- 屏蔽层单端接地不良，改为单端接地 + 双绞线
- 增益设置过高，降低增益并提高激励电压
- 滤波频率过低，调整至信号带宽的 1.5 倍
- 桥路未校准，执行偏移补偿 / 分流校准
Q5：质保期多久？售后怎么处理？A：提供 12 个月质保（自发货日起），覆盖非人为硬件故障。人为损坏（静电、进水、过压）不在质保内。售后可远程协助配置与校准，1 年内故障可保修或更换。
