描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 端子数量 | 48 路螺丝接线端子 |
| 适配模块 | SCXI-1160 继电器模块 |
| 隔离电压 | 250 VRMS（通道 – 通道、通道 – 地） |
| 最大电流 | 2 A / 通道 |
| 接线线规 | 26 ~ 16 AWG |
| 屏蔽类型 | 全金属屏蔽外壳 |
| 冷端补偿 | 无内置 CJC 传感器 |
| 工作温度 | 0 °C ~ 50 °C |
| 存储温度 | -20 °C ~ 70 °C |
| 湿度范围 | 5% ~ 90% RH（非冷凝） |
| 安装方式 | 直接安装于 SCXI-1160 前部 |
| 尺寸 | 标准 SCXI 前端子台尺寸 |
NI SCXI-1324
产品深度介绍

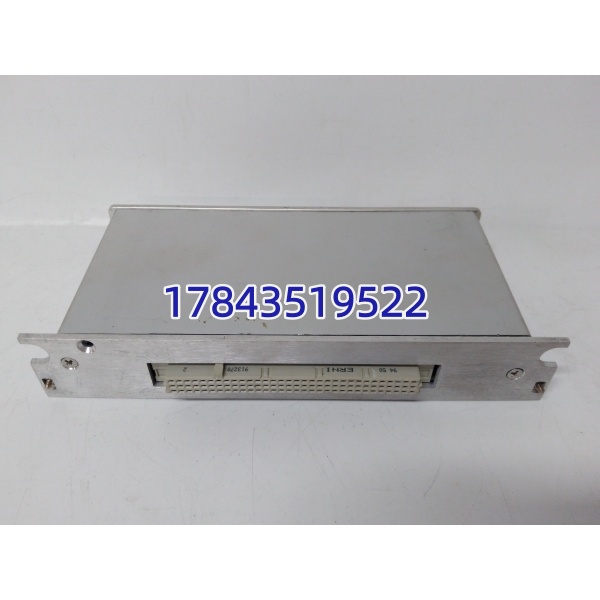

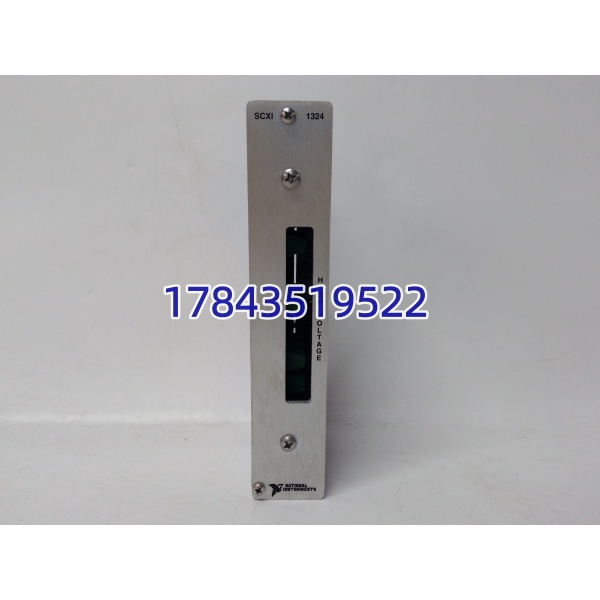

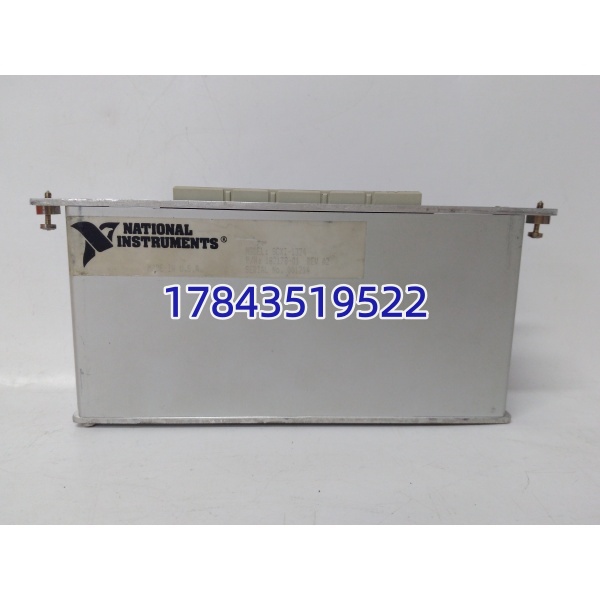

NI SCXI-1324 是专为 SCXI-1160 继电器模块设计的高压屏蔽式接线端子台，提供 48 路螺丝接线端子，直接对应模块 16 路继电器的信号、电源与公共端连接。模块采用全金属屏蔽结构，具备 250V RMS 通道隔离能力，单通道最大承载电流 2A，保障高压信号连接安全可靠。
该端子台无内置冷端补偿传感器，专注高压开关与信号路由场景，适配工业级高电压、大电流信号接入。直接卡扣安装于 SCXI-1160 前部，布线便捷、抗干扰强，是老旧 SCXI 系统高压切换回路的核心替换配件，可快速恢复现场接线与信号隔离能力。
NI SCXI-1324
NI SCXI-1324
应用场景与行业案例
一、工程痛点描述
工业现场高压信号切换回路常需可靠接线与强隔离，老旧 SCXI-1160 系统端子台易出现螺丝氧化、绝缘老化、屏蔽失效，导致信号干扰、短路风险。原厂已停产，备件稀缺，更换不及时易引发停机，尤其电力、制造等高压场景风险更高。
二、典型应用场景
- 电力行业 – 高压开关量控制用于变电站、电厂高压回路通断控制，250V 隔离保障强电与弱电系统安全，48 端子满足多回路集中接线，适配 SCXI-1160 实现高压信号可靠切换。
- 汽车制造 – 电池 / 电机测试新能源汽车电池包、电机控制器高压信号测试，大电流承载与强隔离设计，防止高压串扰损坏采集设备，保障测试人员与设备安全。
- 工业自动化 – 产线高压控制冶金、化工产线高压阀门、加热器控制回路，全屏蔽外壳抵御工业电磁干扰，螺丝端子接线稳固，适配长期连续运行场景。
- 测试测量 – 实验室高压实验材料击穿、电气性能高压实验，精准信号路由与强电气隔离，确保实验数据准确，保护精密测试仪器免遭高压损坏。
- 轨道交通 – 车载电气控制机车、地铁高压辅助回路控制，宽温稳定运行，抗振动设计，满足轨道交通严苛环境下的高压信号连接需求。
三、真实案例
某动力电池厂 PACK 测试线使用 +SCXI-1324 控制 16 组高压充放电回路。某日端子台绝缘老化，出现间歇性短路，测试线被迫停机，原厂无货、交期 6 周。
我们紧急调配全新原装 SCXI-1324，完成外观、绝缘、载流全项检测。模块次日送达，工程师直接替换原端子台，按原接线图复接，系统 1 小时内恢复运行，避免超 50 万测试订单延误。
后续该厂批量储备 SCXI-1324，定期更换老化端子，彻底杜绝高压接线故障。
