描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 产品类型 | GPIB 光纤扩展器 (需成对使用) |
| 标准兼容 | IEEE 488.1, IEEE 488.2, HS488 |
| 最大扩展距离 | 单模光纤: 1 km |
| 最大传输速率 | HS488 协议: 2.8 MB/s |
| GPIB 设备容量 | 单总线最大支持 26 台设备 |
| 电气隔离 | 光纤隔离，耐压 > 1 kV |
| 供电方式 | 100-240 VAC, 50/60 Hz |
| 物理接口 | GPIB 母口 × 1, 光纤接口 × 1 |
| 工作温度 | 0°C ~ +55°C |
| 尺寸 (W×H×D) | 94 × 51 × 171 mm |

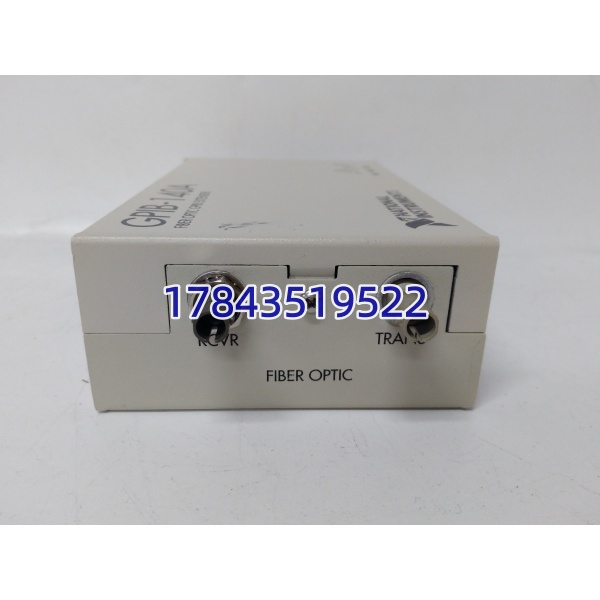

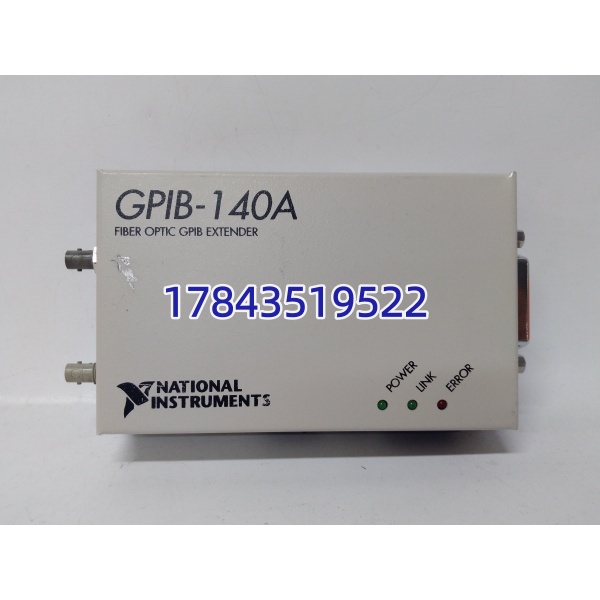

NI GPIB-140A
产品深度介绍
NI GPIB-140A 是一款专为解决 GPIB 总线距离限制而设计的光纤扩展器。它完全兼容 IEEE 488 标准，能在不修改任何软件程序的前提下，将传统 GPIB 总线的通信距离从 20 米大幅延长至 1 公里。其核心价值在于光纤隔离与长距稳定传输。通过光纤介质，它彻底切断了两地设备间的电气连接，有效阻隔地环流、强电磁干扰，确保在工业环境或长距离连接下，测试信号依然精准无误。
应用场景与行业案例
在工厂测试或科研场景中，控制室和测试设备往往相隔甚远。普通 GPIB 线一长就信号衰减、干扰乱飞，甚至损坏设备。GPIB-140A 就是专门解决这种 “远距 + 干扰” 难题的关键模块。典型应用场景：
- 半导体制造：将洁净间内的测试探针台与外部控制室电脑连接，避免电磁干扰影响芯片参数测试。
- 汽车电子测试：在整车 EMC 实验室中，隔离测试设备与控制室，防止高压干扰损坏精密仪器。
- 大型科研装置：如加速器、风洞等，实现分散在不同楼层、不同房间的多台 GPIB 仪器统一控制。
- 工业产线 ATE：远程控制生产线末端的测试仪器，操作人员在中控室即可完成所有检测。案例：某通讯设备企业在进行射频模块老化测试时，设备需放置在高温老化房内，而操作电脑在外部办公室。原用长电缆连接，数据经常丢包、测试中断。改用一对 GPIB-140A 通过光纤连接后，不仅距离达标，信号完全稳定，还避免了老化房与办公室间的电位差损坏仪器板卡。
核心卖点与差异化
- 超长距离：突破 20 米限制，光纤延长至1 公里，满足大型场地布局。
- 完全透明：即插即用，无需修改任何程序代码，系统无缝迁移。
- 强抗干扰：光纤电气隔离，彻底解决工业现场地环流、强电磁干扰问题。
- 扩容能力：单总线设备容量从15 台扩展至 26 台，系统集成更灵活。
- 现货库存：已停产，原装库存稀缺，国内现货直发，解决原厂无货困境。
NI GPIB-140A
替换与升级建议
✅ 直接替换 (无需改动)
- GPIB-140A (777997-01)
- GPIB-140A/2 (777997-02)
- 差异：GPIB-140A/2 为升级版，延长距离至2 公里，功能、接口完全兼容。
- 兼容性：100% 直插替换，必须成对使用（本地端与远程端型号需一致）。
- 价格：/2 约贵 20%。
⚠️ 软件兼容 (需核对)
- GPIB-130 (并行线扩展器)
- 差异：使用并行线缆，距离仅 300 米，无电气隔离。
- 兼容性：协议兼容，但物理介质不同，不可直接替换。
❌ 硬件不兼容 (不推荐)
- GPIB-USB-HS 等接口卡
- 原因：属于控制器 / 接口卡，非扩展器，功能完全不同。
- 建议：仅用于连接电脑与本地 GPIB 设备，无法实现长距离扩展。
