描述
产品深度介绍

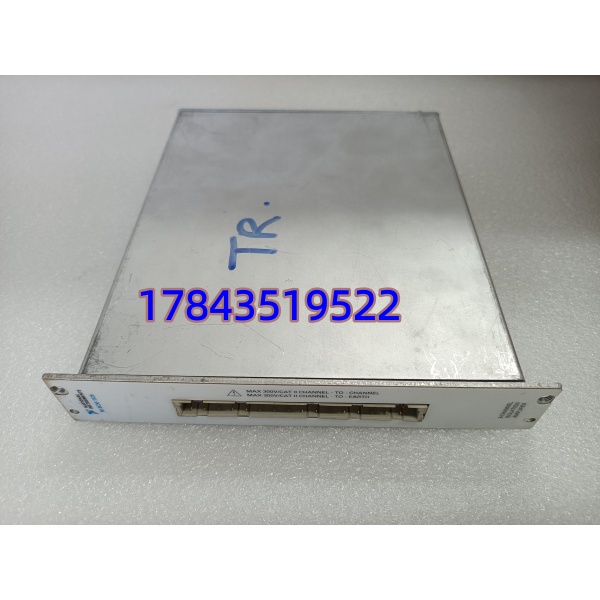

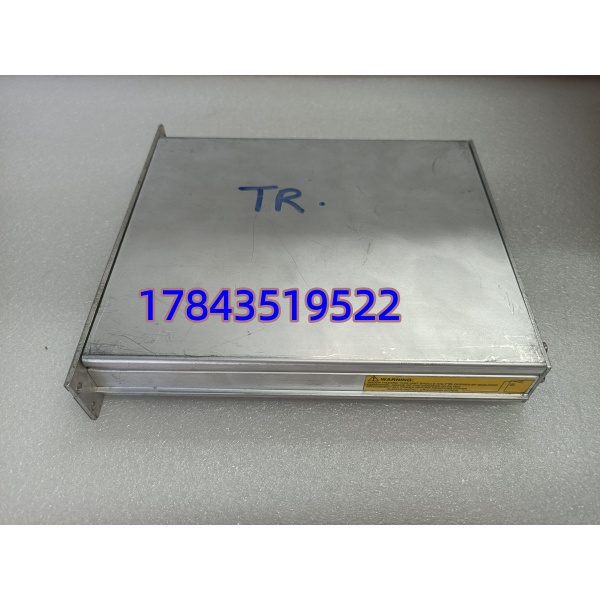

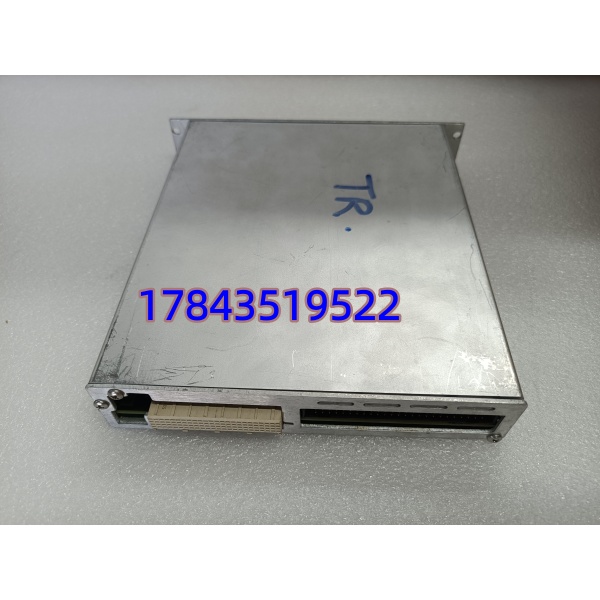

NI SCXI-1125 是美国国家仪器专为 SCXI 平台设计的8 通道隔离电压输入模块，用于工业与实验室强干扰环境下的高精度数据采集。每通道独立提供300Vrms 隔离、可编程增益与低通滤波，适配热电偶、应变片、毫伏 / 电压 / 电流信号（4-20mA）的测量与调理。
模块内置校准硬件与 EEPROM，存储工厂与用户校准常数，通过 NI-DAQ 驱动自动修正增益与偏移误差，保障长期测量精度。可将 8 通道信号多路复用以扩展采集通道，兼容 SCXI-1000/1001 机箱及 PXI/CompactDAQ 系统，是老旧 NI DAQ 系统维护升级的核心备件。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | SCXI-1125（776872-25） |
| 通道配置 | 8 路差分隔离输入 |
| 隔离电压 | 300Vrms（通道 – 通道 / 通道 – 地） |
| 输入范围 | ±10V（软件增益：1/10/100/1000） |
| 低通滤波 | 每通道 4Hz 或 10kHz 可选 |
| 输入阻抗 | >1GΩ（差分），>10GΩ（共模） |
| 共模抑制 | >100dB @ 60Hz |
| 采样率 | 最高 500kS/s（多路复用） |
| 工作温度 | 0°C ~ +50°C |
| 尺寸 | 188×173×30mm（7.4×6.8×1.2in） |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 通知测试 / 采集部门停机计划，断开 SCXI 机箱及 DAQ 设备电源
- 等待 5 分钟放电，佩戴防静电手环在防静电垫操作工具准备：十字螺丝刀（PH1）、万用表、标签纸、手机（拍照记录）备份工作：导出 LabVIEW 项目与 DAQ 配置，拍照记录原模块接线与开关状态
阶段二：拆卸旧模块（10 分钟）
- 松开模块面板固定螺丝，轻拔取出
- 按标签逐一断开信号线缆，避免拉扯端子
- 检查机箱背板插槽针脚无弯曲、无氧化，用压缩空气清理灰尘
阶段三：安装新模块（15 分钟）
- 从防静电袋取出 SCXI-1125，核对型号与部件号
- 插入 SCXI 机箱空闲插槽，垂直按压至卡扣锁定
- 按原标签恢复接线：差分信号正 / 负、屏蔽层单端接地
- 自检：模块固定牢固、线缆无松动、屏蔽接地规范
阶段四：上电测试（15 分钟）
- 测量机箱供电正常，无短路后上电
- 打开 NI-DAQmx，扫描识别 SCXI-1125，读取固件版本
- 配置通道增益（如 ×100）、滤波（10kHz），测试输入信号
- 运行 LabVIEW 采集程序，连续采集 30 分钟无异常
- 记录模块序列号、校准日期与更换信息
