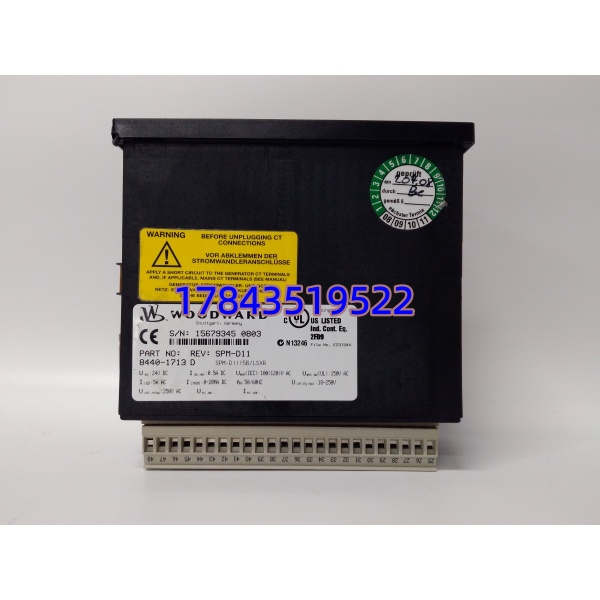

Woodward 8440-1713/D | SPM-D 发电机同步控制器 并网调速模块

描述

产品深度介绍

8440-1713/D 是 Woodward 经典的 SPM-D 系列微处理器同步控制器，专为柴油 / 燃气发电机组与电网或多机并列运行设计，是发电行业应用超 20 年的成熟核心设备。

它集成自动同步、并网合闸、负载分配、逆功率保护、故障诊断五大核心功能：实时检测发电机与母线的频率、相位、电压，自动调节转速与电压，满足同步条件后精准合闸；并网后自动分配有功 / 无功负载，防止逆功率与过载；自带自诊断与报警，保障发电系统安全稳定，广泛应用于电站、工厂备用电源、船舶电力、油气田等场景。

Woodward8440-1713 D

关键技术规格

Woodward8440-1713 D

安装与接线指南

一、准备工作

1. 断电安全：关停发电机，断开控制器与系统电源，等待 5 分钟释放残余电量。
2. 工具防护：防静电手环、绝缘螺丝刀、万用表、接线端子压线钳。
3. 备份记录：拍照留存旧控制器接线、参数配置、报警逻辑。

二、拆卸旧控制器

1. 定位设备：找到控制柜内面板安装的 SPM-D 控制器（8440-1713/D）。

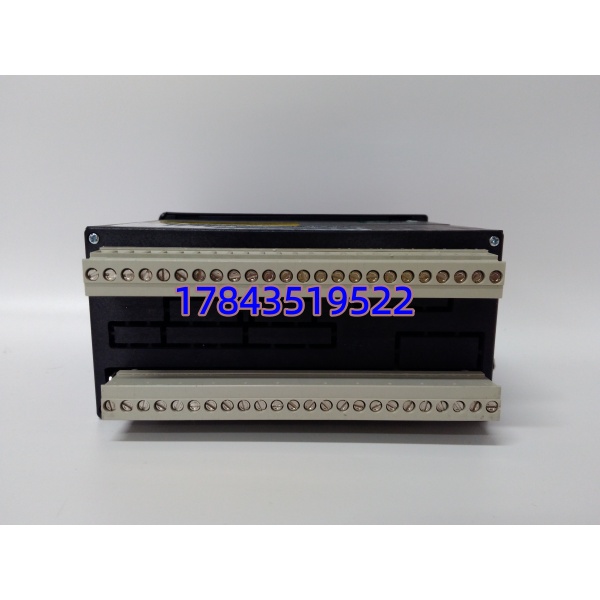

2. 标记接线：对电源输入、发电机电压 / 频率采样、母线采样、合闸输出、报警触点逐一标记端子号。
3. 拆除线缆：松开端子螺丝，有序拔除所有连接线，避免线号混淆。
4. 拆卸固定：松开面板固定螺丝，平稳取出旧控制器，清理安装位粉尘。

三、安装新控制器

1. 固定设备：将新控制器嵌入面板，拧紧固定螺丝，确保贴合牢固、无晃动。
2. 复刻接线：严格按旧控制器接线顺序，连接各端子：
   • L/N：85–264V AC 工作电源；
   • G1/G2：发电机电压采样；
   • M1/M2：母线（电网）电压采样；
   • CLOSE：合闸输出（接断路器线圈）；
   • ALARM：故障报警触点（接声光报警器）。
3. 端子检查：逐一锁紧螺丝，轻拉线缆确认无松动、虚接。

四、参数配置与上电测试

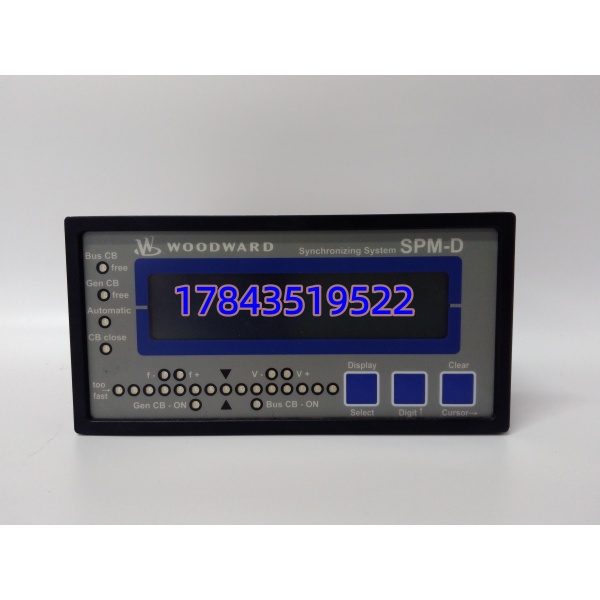

1. 通电自检：接通电源，LCD 亮起，显示型号与版本，无故障报警（PWR 灯常亮）。
2. 参数设置：按旧控制器配置，设置发电机额定电压 / 频率、同步允许差、合闸延时、负载分配比例等关键参数，保存并上锁。
3. 模拟同步：启动发电机，模拟并网条件，控制器自动调节转速 / 电压，满足同步后输出合闸信号，断路器正常闭合。
4. 负载测试：并网后带载运行 30 分钟，负载分配均匀，无逆功率、无报警，控制器无异常温升。
5. 记录归档：登记新控制器序列号、更换日期、参数配置，存入设备维护日志。

Woodward8440-1713 D

常见问题解答（FAQ）

Q1：8440-1713/D 的核心作用是什么？可以用普通 PLC 替代吗？A：核心是发电机自动同步 + 安全并网 + 负载均分 + 专业保护，是发电专用设备，内置同步算法与保护逻辑，普通 PLC 需复杂编程与额外采样模块，无法直接替代，且稳定性与安全性无保障。

Q2：停产了吗？有替代型号吗？A：8440-1713/D（SPM-D）已全线停产，原厂升级替代型号为SPM-D2，功能兼容且支持 USB 配置与远程监控，老旧系统优先储备现货或升级 SPM-D2。

Q3：并网时频繁失步、合闸失败，怎么排查？A：按顺序排查：

1. 采样信号：发电机 / 母线电压、频率采样接线正确、无松动；
2. 参数设置：同步允许差、滑差频率设置合理；
3. 调速器 / AVR：发电机转速、电压调节稳定，无漂移；
4. 控制器故障：内部同步算法异常，需更换控制器。

Q4：质保多久？A：12 个月质保（非人为损坏），覆盖出厂硬件缺陷。电源错接、过载、短路、静电损坏、私自拆改不在质保范围，提供远程技术支持与故障排查。

现场避坑提示

1. 采样线接线错误：发电机与母线采样线接反或虚接，会导致同步失败、误合闸，接线后务必复测采样电压 / 频率。
2. 参数配置不当：同步允许差过大易导致并网冲击，过小则合闸困难，需按发电机与电网参数精准设置。
3. 电源波动：控制器电源需稳定（85–264V AC），电压波动过大会导致工作异常、重启，建议加装电源滤波器。
4. 静电防护：干燥季节（湿度 < 40%）必须戴防静电手环，避免静电击穿控制器内部精密芯片。
