描述
产品深度介绍

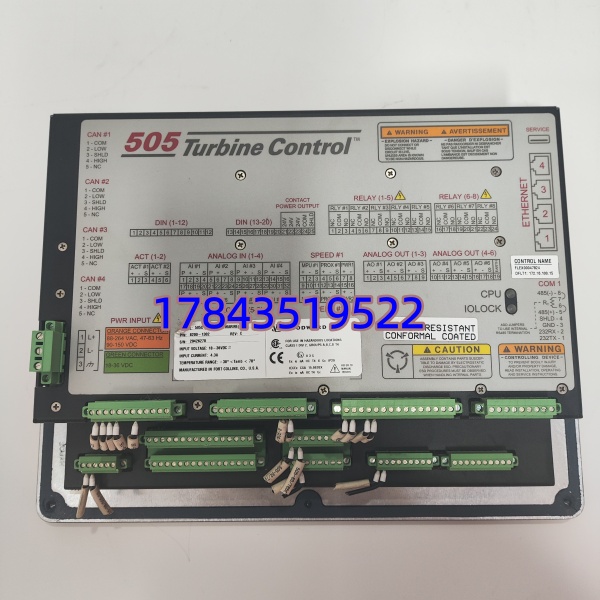

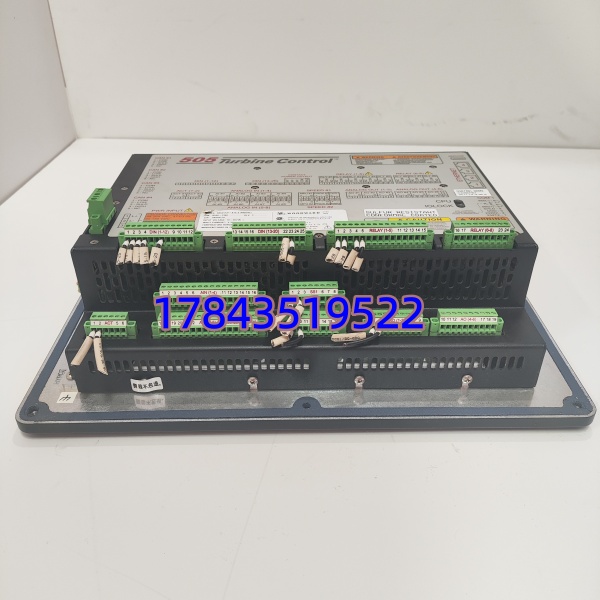

WOODWARD 8200-1302（505D）是伍德沃德专为工业透平机械设计的高性能一体化数字调速器，集成 8.4 英寸 LCD 图形界面与按键操作面板，兼具控制与人机交互功能。作为 505 系列升级款（505D），它采用双冗余转速输入设计，支持磁电式、电涡流或接近传感器，确保转速信号可靠采集；内置PID + 动态增益调节算法，适配冷热态自动启动程序、三段临界转速避让、超速保护等关键控制逻辑。广泛应用于电力、油气、化工、冶金等行业，适配汽轮机、燃气轮机、柴油发电机、离心压缩机等设备，可独立运行或接入 DCS 系统，满足 SIL3 安全仪表系统的控制需求。
关键技术规格
| 参数项 | 规格 |
|---|---|
| 型号 | 8200-1302（505D Turbine Control） |
| 品牌 | WOODWARD（美国伍德沃德） |
| 控制对象 | 蒸汽轮机 / 燃气轮机 / 发电机组 / 压缩机 |
| 转速精度 | ±0.05%（满量程） |
| 输入电源 | 18–32 VDC（额定 24VDC） |
| 工作温度 | -40°C ~ +85°C |
| 存储温度 | -55°C ~ +105°C |
| 防护等级 | IP54（前面板） |
| 显示界面 | 8.4 英寸 LCD 彩色显示屏 |
| 转速输入 | 2 路冗余（磁电 / 涡流 / 接近传感器） |
| 模拟输入 | 8 路（4–20mA/0–10V 可配置） |
| 数字输入 | 20 路（含 10 路报警、10 路跳闸） |
| 模拟输出 | 2 路（4–20mA，驱动≥500Ω） |
| 数字输出 | 4 路继电器 |
| 通讯接口 | RS-232、RS-485（Modbus） |
| 尺寸 | 230 × 170 × 70 mm |
| 重量 | 约 3.5 kg |
| 认证 | ATEX、UR E10（船级）、CE、RoHS |
核心功能亮点
- 高精度转速控制：±0.05% 精度，双冗余转速输入，无单点故障风险。
- 全自动启动逻辑：内置冷 / 热态启动曲线，自动升速、暖机、并网，无需人工干预。
- 临界转速避让：三段可配置临界转速区间，快速穿越共振区，保护转子安全。
- 超速保护与跳闸：峰值转速监测、零转速检测、10 路外部跳闸输入，满足 SIL3 安全要求。
- 双模式控制：转速 / 负荷双动态 PID，支持远程下垂、频率死区，适配并网与孤网运行。

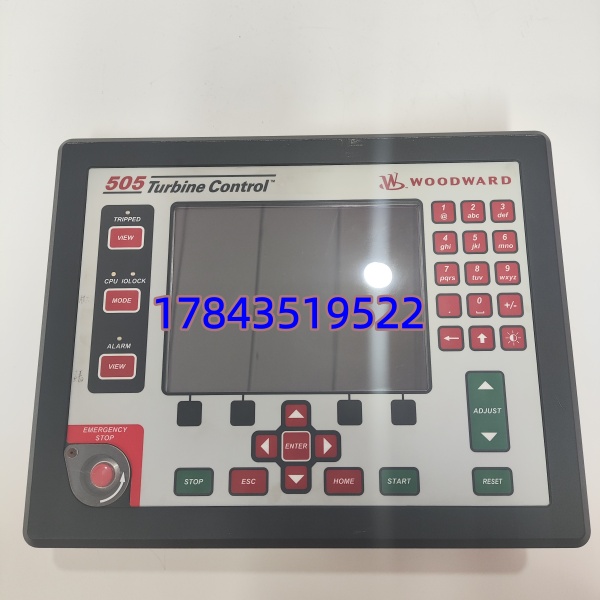

- 便捷人机交互：8.4 寸 LCD 实时显示转速、负荷、温度、报警；按键 + 导航键，支持参数在线修改。
技术避坑指南
1. 转速传感器接线错误
- 风险：信号丢失、转速波动、机组跳闸
- 避坑：双路传感器独立接线，屏蔽层单端接地；严禁与动力线同槽
- 案例：现场双路传感器屏蔽层两端接地，产生环流干扰，转速跳变
2. 电源电压不稳
- 风险：控制器重启、参数丢失、控制异常
- 避坑：严格 18–32VDC 供电，配工业级 UPS；避免与大功率设备共电源
- 提醒：电压低于 18VDC 会触发欠压保护，高于 36VDC 可能烧毁电源板
3. 临界转速设置不当
- 风险：转子共振、振动超标、损坏设备
- 避坑：按转子动力学报告设置区间，升速速率≥100rpm/min 快速穿越
- 警示：未设置临界转速避让，曾导致机组振动超标停机
4. 通讯参数不匹配
- 风险：与 DCS 通讯失败、数据错乱
- 避坑：统一波特率（默认 9600）、数据位 / 校验位；终端电阻 120Ω
- 提示：RS-485 总线首尾端必须接终端电阻，避免信号反射
