Woodward 8237-1369 | ProTech-GII 涡轮超速保护控制器

描述

关键技术规格

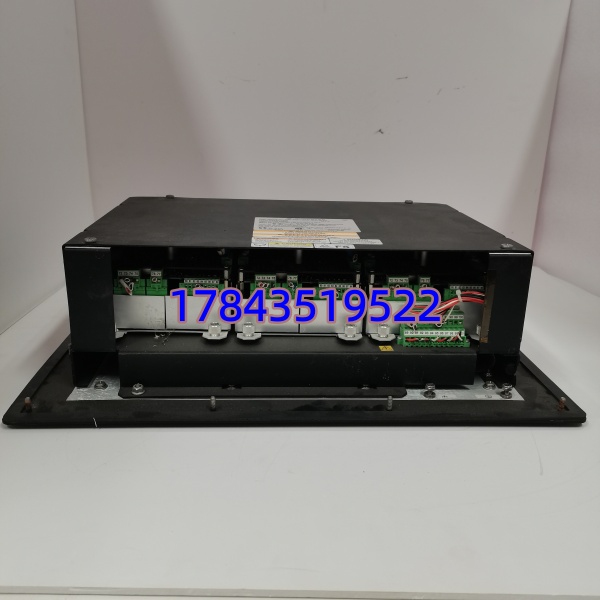

Woodward 8237-1369

产品深度介绍

Woodward 8237-1369 是 ProTech-GII 系列涡轮专用超速保护控制器，专为发电、石化等行业的高速旋转机械设计。核心作用是独立于主控系统，实时监测转速，一旦触发超速 / 超加速阈值，立即输出硬接点跳闸信号，防止涡轮飞车等灾难性事故。

集成双冗余安全架构、MPU 传感器故障诊断、自动超速测试、在线维修等功能，宽温抗振设计适配电厂、石化等恶劣工况，是涡轮机组安全链的核心备件。

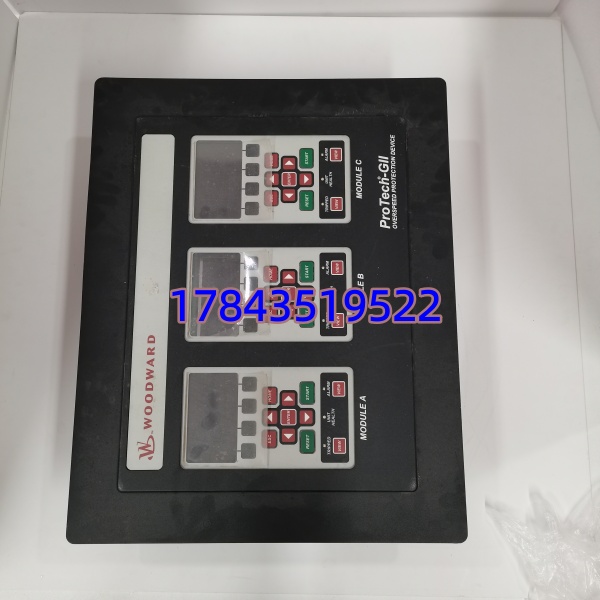

Woodward 8237-1369

应用场景与行业案例

工程痛点

涡轮超速是最高风险故障：转速超 110% 额定值可瞬间导致叶片断裂、机组解体，损失超千万。主控系统故障、传感器异常、调速卡失灵均可能引发超速，必须配置独立、可靠、快速的专用保护装置。

典型应用场景

1. 电力行业 – 燃气 / 蒸汽轮机用于联合循环电站、火电 / 核电汽轮机组，独立监测转速，超速时直接触发主汽门 / 燃料切断，是机组安全最后一道防线。
2. 石油化工 – 驱动透平压缩机、泵组的蒸汽 / 燃气透平控制，防止工艺波动或调速故障导致超速，保障连续生产安全。
3. 冶金 – 高炉鼓风透平高温、高粉尘环境下的透平转速保护，避免设备飞车引发爆炸或停产事故。
4. 船舶动力 – 主推进涡轮船用燃气 / 蒸汽轮机超速保护，适应振动、潮湿、盐雾环境，保障航行安全。

真实案例

去年 10 月，华东某联合循环电站 1 号燃气轮机主控调速卡故障，转速快速飙升至 112% 额定值。Woodward 8237-1369 超速保护控制器在8ms 内检测到异常，立即触发跳闸继电器，切断燃料供应，机组安全停机，避免了叶片断裂的重大事故。

事后检查，原调速卡老化失效，而独立配置的 8237-1369 正常工作。客户随后采购 2 块原装 8237-1369 作为备件，完善安全冗余配置。

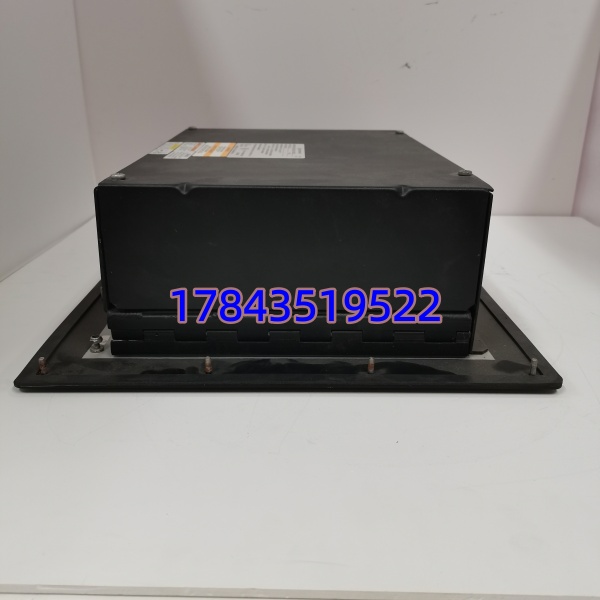

Woodward 8237-1369

核心卖点与差异化

• 独立安全架构：完全独立于 DCS/PLC，双冗余跳闸继电器，单点故障不失效，符合 IEC 61508 SIL3 安全等级。
• 极速响应：≤10ms 超速响应，比常规保护快 5–10 倍，精准捕捉瞬态超速。
• 高精度监测：±0.1% FS 转速精度，支持0–20000rpm宽范围测量，适配各类涡轮。
• 智能诊断：实时监测 MPU 传感器、供电、继电器状态，提前预警故障，避免误动 / 拒动。
• 在线维护：支持热插拔更换模块，无需停机，大幅减少维护 downtime。
• 恶劣环境适配：IP56 防护、-20°C~+70°C 宽温、抗振动 / 盐雾，电厂 / 石化场景长期稳定运行。

技术避坑指南

1. 超速阈值设置错误问题：阈值设过低（如 103%）导致频繁误跳，或过高（如 115%）失去保护作用。曾有电厂设为 118%，超速时保护未动作，造成机组损坏。避坑：按厂家标准 + 机组规程设置：一阶 105%（报警）、二阶 110%（跳闸）；替换前拍照记录旧参数，新设备严格复刻。
2. MPU 传感器接线错误问题：传感器正负极接反、屏蔽层接地不良，导致转速信号漂移、波动，保护误动 / 拒动。避坑：接线前核对手册引脚定义；屏蔽层单端接地（控制器侧），避免环流干扰；通电后监测转速稳定性，波动应＜±0.2%。
3. 双冗余继电器并联错误问题：两个跳闸继电器并联错误，导致单点故障时无法跳闸，失去冗余意义。避坑：严格按安全回路图接线：两个继电器常开触点串联，确保同时动作才跳闸；替换后单独测试每个继电器动作可靠性。
4. 静电与振动防护不足问题：机柜振动大、未做防静电措施，导致板卡虚焊、芯片击穿。曾有工程师未戴手环操作，板卡通电后无信号输出，损失超万元。避坑：安装时固定牢固、加装减振垫；操作时佩戴防静电手环、在防静电垫上作业；存放时用防静电袋密封，避免潮湿、粉尘。
