WOODWARD 70653-700 70653-095 | 数字 I/O 模块

描述

关键技术规格

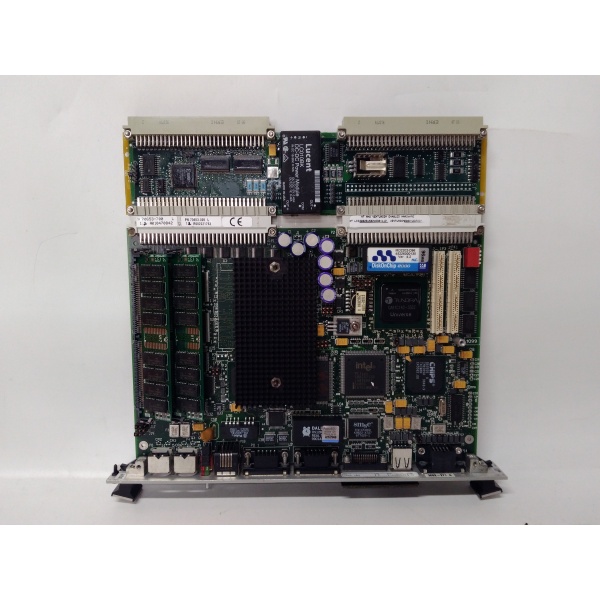

WOODWARD 5466-409 70653-70070653-095

产品深度介绍

WOODWARD 5466-409 是 MicroNet 数字控制系列的单工模式奔腾 CPU 模块，主频 233 MHz、内存 64 MB，专为扩展机架设计，用于过程控制、调速与安全保护，搭配 70653-700/70653-095 数字 I/O 模块，可实现 16 路数字输入与 8 路数字输出的灵活扩展。该组合通过以太网与双 RS-232 接口实现高速通信，支持 Modbus RTU/CAN 协议，满足发电机组、汽轮机、泵组等连续生产场景的控制需求。

作为系统核心运算与 I/O 扩展单元，CPU 模块负责逻辑运算与指令下发，I/O 模块负责现场信号采集与执行器控制，两者协同提供高可靠性控制。工业级设计抗振动、抗电磁干扰，通过 CE/UL/CSA 认证，适配 0–50 ℃宽温环境，可在电厂、石化、船舶等严苛场景稳定运行。

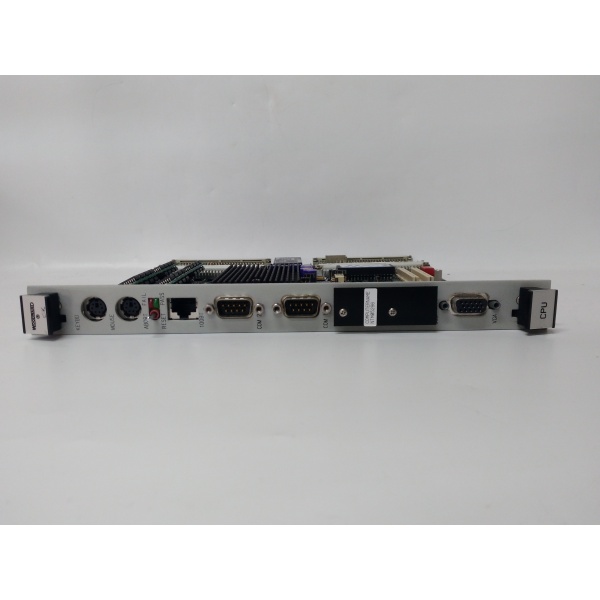

WOODWARD 5466-409 70653-70070653-095

应用场景与行业案例

工程痛点

连续生产设备最怕非计划停机。去年某燃气电厂辅机调速系统 CPU 突然故障，操作员连夜排查，原厂备件需 4 周，每小时损失超 10 万元。若有 5466-409 现货，可 48 小时内恢复，大幅降低停机损失。

典型应用场景

1. 电力行业 – 发电机组控制：用于燃气 / 蒸汽 / 水轮发电机组的转速、负载与安全保护，确保并网稳定，避免超速 / 脱网风险。
2. 石油化工 – 泵组 / 压缩机控制：对管道输送、反应釜等设备的转速与压力精准调节，保障连续生产安全。
3. 船舶动力 – 主机 / 辅机控制：适配船舶恶劣环境，实现主机调速、推进系统控制，满足航行安全需求。
4. 工业机械 – 风机 / 水泵变频控制：通过 I/O 模块采集流量、压力信号，实现闭环调速，节能效果显著。

真实案例

某炼厂常减压装置调速系统 CPU 故障，停机每小时损失 80 万。原厂备件调货需 6 周，采购经理凌晨联系我们。我们连夜完成 5466-409 与 I/O 模块的入库验收、上机测试与电气参数检测，次日一早顺丰发货。48 小时后模块更换完成，系统恢复运行，仅停机 2 小时，挽回损失超 160 万。后续该客户追加采购 5 套作为备用，彻底消除备件短缺风险。

核心卖点与差异化

• 单工模式专用 CPU，233 MHz 奔腾处理器 + 64 MB 内存，满足复杂控制算法运算需求。
• 16 路 DI+8 路 DO 数字 I/O 扩展，支持 Modbus RTU/CAN，适配多品牌现场设备对接。
• 工业级抗干扰设计，通过 CE/UL/CSA 认证，适配电厂、石化等严苛环境长期运行。
• 配套 AppManager 服务工具，支持以太网远程配置与程序加载，调试维护更高效。
• 现货供应 + 12 个月质保，提供测试报告与技术支持，缩短交付周期。

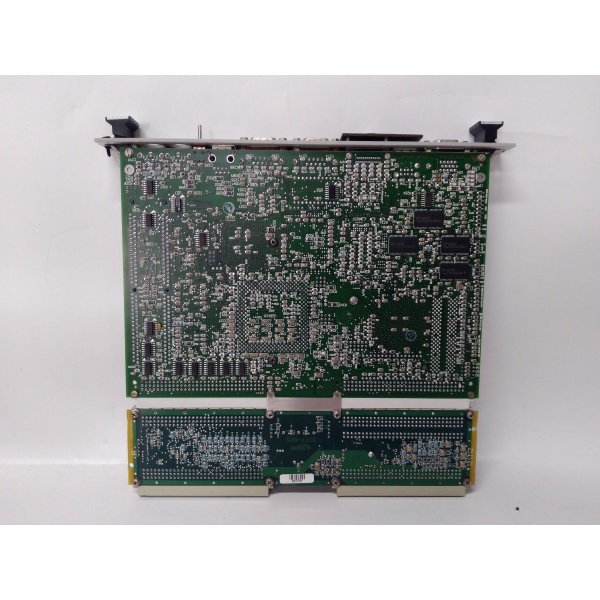

WOODWARD 5466-409 70653-70070653-095

替换与升级建议

可替代型号

✅ 直接替换（无需改动）

• WOODWARD 5466-409 → 5466-417差异：主频升级至 400 MHz，内存提升至 128 MB，程序兼容，仅需更新固件。注意：固件版本需≥V5.2，旧版本需通过 AppManager 升级。成本：约贵 20%。

⚠️ 软件兼容（需重新配置）

• WOODWARD 5466-409 → 5466-425差异：处理器升级为 Intel Celeron 800 MHz，性能提升显著，需重新编译工程。步骤：导出原工程→创建新控制器工程→导入并编译→下载程序。工作量：约 1–2 天（取决于程序复杂度）。成本：约贵 50%。

❌ 不推荐替代

• 该型号无硬件不兼容替代型号，停产后需依赖现有库存保障系统运行。

质量透明化（SOP）

入库验收检测

上机功能测试（Live Test）

电气参数测试固件 / 程序验证

最终质检与包装

技术避坑指南

1. 固件版本不匹配问题：5466-409 固件版本过低，与新 I/O 模块通讯异常，出现 “通讯超时” 报警。避坑：替换前读取原 CPU 固件版本，采购时明确要求固件版本范围；差异≥0.3 版本时，通过 AppManager 升级。案例：某项目工程师直接更换新 I/O 模块，因固件未升级，导致系统瘫痪，折腾 3 天恢复。
2. DIP 开关 / 跳线配置错误问题：70653-700/70653-095 模块 DIP 开关默认地址与现场不符，导致信号无法传输。避坑：更换前拍照记录旧模块配置，新模块严格复制；总线终端电阻（120 Ω）仅在总线两端各装 1 个。提醒：拍照！拍照！拍照！重要的事说三遍。
3. 接线不兼容问题：I/O 模块连接器针脚定义与现场线缆不一致，导致控制信号错误。避坑：提前核对接线图（Wiring Diagram），准备转接端子；屏蔽层单端接地，避免环流干扰。
4. 电源规格差异问题：新增 I/O 模块后，机架 24 VDC 电源容量不足，导致模块掉电重启。避坑：计算机架总功耗，留 20% 余量；总功耗接近上限时，增加电源模块。数据：5466-409 CPU 功耗约 15 W，每块 I/O 模块功耗约 5 W，1 个机架最多挂载 3 块 I/O 模块，总功耗需≥35 W。
5. 静电防护（ESD）问题：未佩戴防静电手环操作，模块被静电击穿，烧毁芯片。避坑：佩戴防静电手环，在防静电垫上操作；冬季干燥环境增加加湿措施，减少静电产生。警示：亲眼见过工程师没戴手环，模块通电后冒烟，2000 美元直接损失。
