WOODWARD 8237-1246是美国伍德沃德公司ProTech-GII系列的核心超速检测系统，专为蒸汽轮机、燃气轮机和水轮机的超速安全保护而设计。这是工业旋转机械安全保护领域的“最后一道防线”——当所有调速系统都失效、涡轮机转速失控时，它必须在几十毫秒内切断燃料/蒸汽，避免转子飞散、轴承烧毁甚至整机报废的灾难性事故。

三重冗余与3取2表决是这块系统的核心设计。8237-1246内部有三个独立的检测/表决模块，对MPU传感器信号进行同步采样和交叉比较。正常时三个通道协同工作；单通道故障时自动隔离，系统继续运行；两个通道同时检测到超速时，立即触发跳闸继电器，关闭进汽/进气阀。

这个设计的逻辑很简单：一个传感器可能误报，但两个同时说“超速”那基本是真的。三取二比单通道可靠性高得多，也比四取二更简洁。

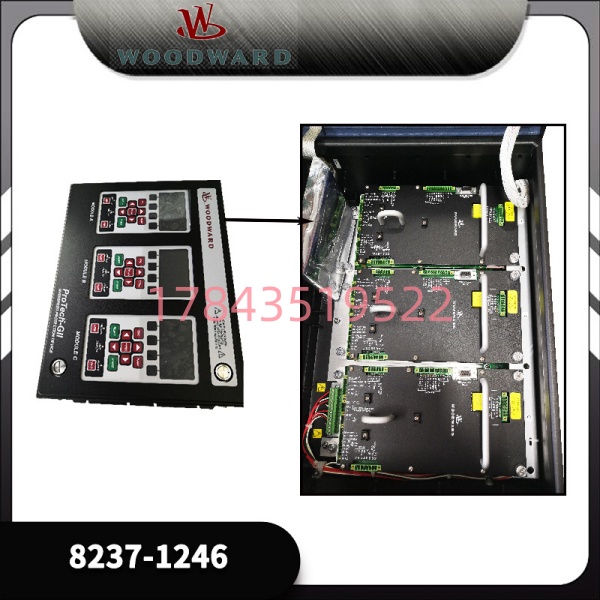

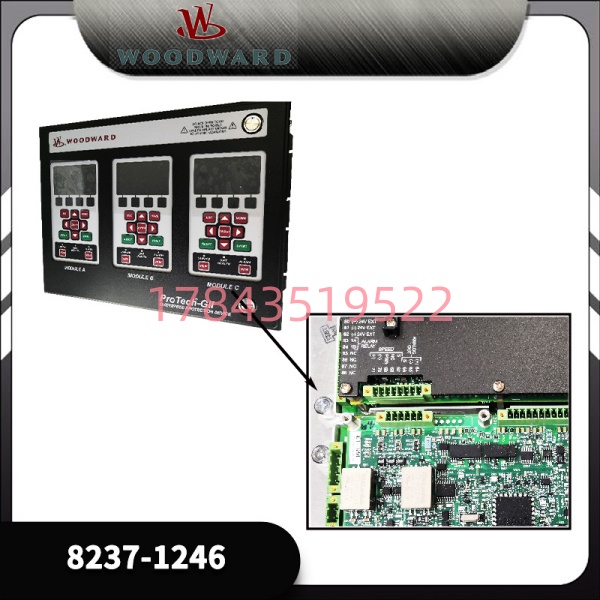

现场可更换模块是另一个实用设计。三个独立模块可以热插拔——系统在线运行时，如果某个模块故障或需要定期测试，可以直接拔出来换新的，不用停机。对于连续生产一年才停一次机的电厂来说，这个功能非常实用。

环境适应性方面，8237-1246的IP56防护等级和耐H₂S/SO₂气体腐蚀能力，意味着它可以直接安装在燃气轮机罩壳内部或化工装置旁边，不需要单独的控制室。这对海上平台、天然气压气站这些空间受限的场景是刚需。

两个版本的区别：8237-1246在市场上存在两种配置。标准版是ProTech-GII超速保护系统，带4.2英寸显示屏和键盘，用于蒸汽/燃气轮机；还有一种版本被归类为“负载分配和转速控制模块”，主要用于柴油发电机组的并联均流。采购时注意确认你需要的功能——前者是纯安全保护，后者是调速控制，不能混用。

应用场景与行业案例

工程痛点：涡轮机超速是“看不见的灾难”

涡轮机超速是所有电厂、石化厂最怕的事。转速从额定3000转往上涨，几秒钟就到4000、5000。转子离心力与转速平方成正比——超速20%，离心力增加44%。一旦超过材料极限，叶轮飞出、轴承断裂、整机报废，旁边的人也有生命危险。

电子调速器可能故障，电液转换器可能卡涩，操作员可能反应不过来。机械超速保护（飞锤式）是最后的机械手段，但动作转速偏高且不可调。而8237-1246这类电子超速检测系统，精度±0.1%、响应12ms，可以在机械飞锤动作之前就触发停机，减少设备冲击。

典型应用场景

1. 燃气轮机电厂 – 燃机超速保护
   燃气轮机转速高达3000-10000转。8237-1246通过三个MPU磁阻传感器监测转速，3取2表决。任一传感器故障系统继续运行，两个同时超速立即切断燃料。这是API 670标准对关键透平设备的要求。
2. 蒸汽轮机 – 汽轮机超速跳闸
   大型汽轮机转子几十吨，超速后果极其严重。8237-1246的响应时间<12ms，比机械飞锤快一个数量级，能在转子达到危险转速前切断主汽门。
3. 水电站 – 水轮机过速保护
   水轮机甩负荷时容易出现“飞逸”——导叶关了但水流还有惯性，转速急剧上升。8237-1246耐潮湿环境，IP56防护等级直接装在水轮机层没问题。
4. 天然气压气站 – 离心压缩机驱动透平
   管线压缩机由燃气轮机驱动，转速控制要求高。8237-1246的4-20mA速度读数可以接入站控系统，Modbus通信上传实时转速和跳闸记录。
5. 海上平台 – 发电机组保护
   平台独立电网，多台发电机组并联运行。8237-1246既做超速保护，也可配置负载分配功能，确保各发电机均摊负荷，防止单机过载跳闸。

案例：某燃气热电厂一次“虚惊一场”

华北某2×400MW燃气-蒸汽联合循环电厂，一套机组在满负荷运行时，DCS突然报警“燃机超速保护动作”，机组跳闸。

运行人员一头雾水——转速显示明明是2980转，远没到3300的跳闸值。

设备部派人检查，发现是8237-1246的一个MPU传感器信号线被高温烤老化，偶尔输出尖峰脉冲，模块误判为超速。由于用的是2oo3表决，一个通道误报并不会触发跳闸——但系统配置的是“单通道故障也停机”的安全策略，所以机组还是跳了。

后来修改了配置：通道故障只报警不停机，只有两个通道同时超速才跳。同时更换了耐高温的特种信号电缆。

教训：超速保护系统的逻辑配置需要根据现场风险偏好来定——“拒动”可能炸机，“误动”损失发电量。两者之间的平衡，8237-1246的可配置性提供了选择空间。

质量控制流程 (SOP)

我们经手的每一块8237-1246都执行以下检测流程：

1. 入库验收

• 原厂包装完整性检查，序列号与标签一致性核验
• 外壳外观检查：无裂纹、无磕碰、显示屏无碎裂、按键无卡滞
• 附件核对：原厂合格证、说明书（如有）

2. 上机功能测试

• 测试平台: 专用测试台架 + MPU信号发生器 + 24V/110V双电源 + Modbus主站
• 通电自检: 上电后显示屏亮起，自检通过，无故障代码
• MPU输入测试:
  • 接入MPU信号发生器，模拟0-80000 RPM频率信号
  • 验证显示屏转速读数与设定值偏差<±0.1%
  • 测试3个MPU通道独立精度
• 超速跳闸测试:
  • 分别设置3个独立的超速设定值（如3000、3100、3200）
  • 逐通道测试：当转速超过设定值时，对应通道跳闸继电器动作
  • 2oo3表决测试：两个通道超速时，跳闸输出动作；单通道超速不动作
• 4-20mA输出测试: 转速0到满量程变化时，4-20mA输出线性度测试
• Modbus通信测试: 主站读取寄存器中的转速、通道状态、跳闸记录
• 例行测试功能: 执行面板自检程序，验证各通道功能
• 负载测试: 连续运行48小时，监测系统稳定性

3. 固件/软件版本验证

• 通过面板读取固件版本并记录
• 确认固件版本与系统配置兼容
• 备份所有配置参数（超速设定值、延时、继电器逻辑）

4. 最终质检与包装

• 测试报告生成（含各通道精度数据、跳闸测试记录、Modbus通信测试）
• 防静电袋密封 + 防震气泡膜 + 加强纸箱
• 粘贴QC PASSED标签（含测试工程师签名、日期）
• 可选：提供测试过程视频给客户确认

技术避坑指南

搞透平保护的都懂：这玩意儿平时用不上，用上了就是救命。但它自己出问题，也够你喝一壶。

❗ 坑1：MPU传感器安装间隙不对

问题: MPU磁阻传感器与测速齿盘之间的间隙必须在0.5-1.5mm之间。间隙太大，信号幅值太低，模块检测不到；间隙太小，齿盘热膨胀时会碰坏探头。

避坑:

• 安装时用塞尺或铜片做间隙规
• 标准间隙：0.8-1.0mm
• 固定后锁紧螺母，防振动松动
• 定期检查间隙——热态和冷态不一样

真实案例: 某电厂大修后启机，转速到了500转就报“MPU信号丢失”。查了半天发现是检修工把MPU拆了重新装，间隙忘了调，探头离齿盘2mm。教训: MPU安装是个技术活，不是拧上就行。

❗ 坑2：测速齿盘齿数配置错误

问题: 8237-1246需要知道测速齿盘的齿数才能计算转速。如果齿数设错了，显示的转速是实际转速的倍数或分数。

避坑:

• 查现场测速齿盘的实际齿数（通常是60齿或120齿）
• 在模块配置里输入正确的齿数值
• 启机后用便携式转速表验证

口吻: 这个问题我见过不下五次。安装工拿着默认60齿的配置，现场齿盘却是120齿，显示转速只有实际的一半。核对齿数是最基本的，也是最容易被忽略的。

❗ 坑3：跳闸继电器误接成常闭

问题: 超速保护系统的跳闸继电器应该用“励磁动作”逻辑——正常运行时继电器吸合，超速时失电跳开，切断燃料阀。这样电源故障时系统也能安全停机。有人接成了常开，结果电源一掉电，保护失效。

避坑:

• 确认跳闸回路是“失电跳机”逻辑
• 继电器输出接常闭触点
• 做断电测试：拔掉模块电源，确认机组停机

警示: 某天然气压气站调试时，工程师把8237-1246的跳闸继电器接成了常开。后来模块内部电源故障，继电器没吸合，系统认为一切正常。保护系统接线，必须按“故障安全”原则设计。

❗ 坑4：定期测试没做，模块故障没发现

问题: ProTech-GII支持在线例行测试——可以逐个测试每个表决通道，模拟超速条件，验证该通道的跳闸继电器是否正常。但很多人图省事从来不做，结果某天真的需要它动作时，发现有个通道早就坏了。

避坑:

• 每月做一次通道测试，轮换测试三个通道
• 测试前通知运行人员，避免误以为真实跳闸
• 记录测试结果，发现异常立即处理

口吻: 这就像灭火器——每年检查一次，虽然99%的概率用不上，但用上的那1%没检查就是事故。超速保护不是摆设，定期测试是法规要求，也是良心活。

❗ 坑5：两个型号版本功能混淆

问题: 8237-1246存在两个功能定位完全不同的版本。一个用于涡轮机超速保护（ProTech-GII），另一个用于柴油发电机组的负载分配和转速控制。两个版本的端子定义、内部固件、接线图都不一样。

避坑:

• 采购时明确告知你的应用场景：是超速保护还是负载分配
• 查看标签上的完整型号和功能描述
• 查伍德沃德官方手册确认版本对应的端子定义

恐吓: 有客户买了一块8237-1246回去做燃机超速保护，接线按负载分配版的图纸，结果跳闸继电器死活不动作。买之前问清楚版本，两个不能混用。
