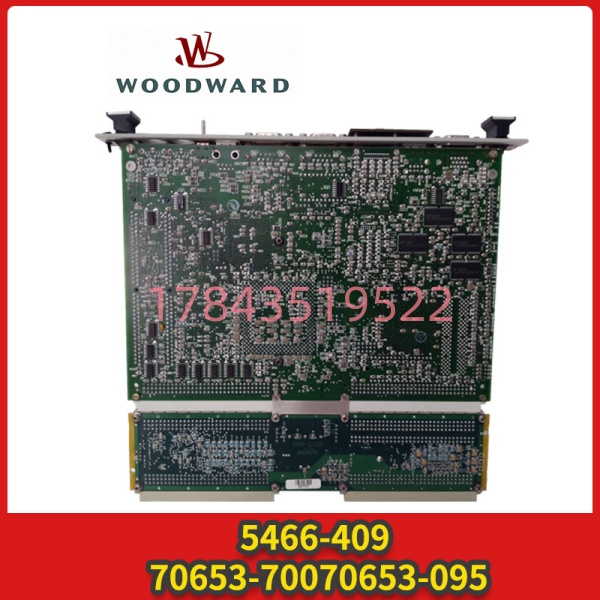

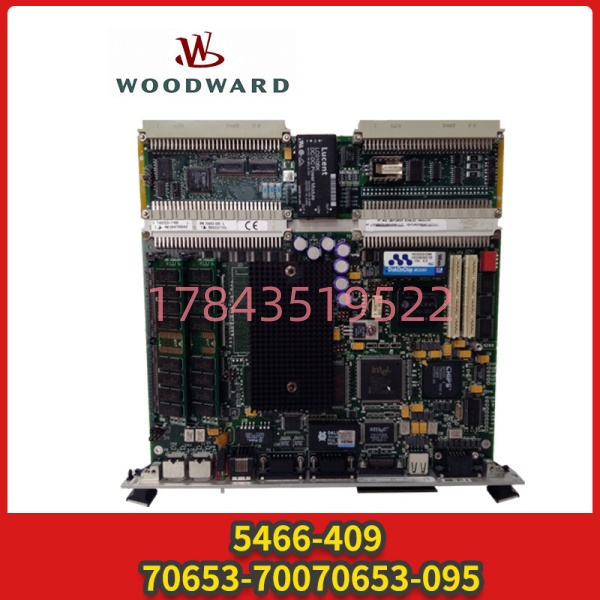

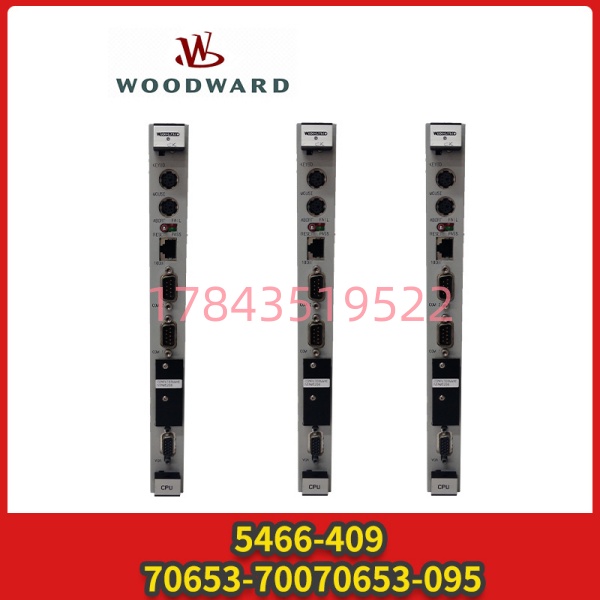

伍德沃德 5466-409 | MicroNet 系列 CPU 主控模块

描述

关键技术规格

产品深度介绍

伍德沃德 5466-409 是 MicroNet 数字控制系统的核心 CPU 模块，负责执行复杂的控制算法、处理 I/O 数据并实现系统诊断与通信。模块搭载 233 MHz 奔腾处理器与 64 MB 内存，可稳定运行于燃气轮机、蒸汽轮机、发电机组及压缩机等动力控制场景，确保转速、负荷与安全保护的精确响应 。

其配备双 RS-232 与以太网接口，支持与上位系统、工程工作站及现场设备的数据交互与远程监控。模块采用工业级加固设计，通过 LRS、DNV 等行业认证，适配 -40 °C 至 +85 °C 的宽温环境，可在电磁干扰严苛的现场长期稳定运行 。需注意：该模块仅支持单工模式，安装于扩展机架时须配合主 / 远程收发器（XCVR）使用。

应用场景与行业案例

工程痛点描述

去年西北某燃气电厂机组调试时，原控制模块算力不足，导致升负荷速率慢、转速波动超允许范围，多次触发保护性限负荷。现场工程师反复核对程序无果，最终确认是 CPU 处理能力与内存瓶颈所致 —— 复杂的 PID 调节、动态补偿与实时诊断占用过多资源，无法保证控制响应的实时性与稳定性。这类问题在连续运行的动力控制中尤为致命，直接影响发电效率与机组安全。

典型应用场景

1. 燃气轮机控制 – 调速与负荷调节用于燃机的转速闭环、负荷分配与温度保护。233 MHz 处理器可快速执行动态补偿算法，确保并网后负荷跟踪无滞后，转速波动控制在 ±0.1% 以内。
2. 蒸汽轮机控制 – 安全与效率优化适配汽轮机的超速保护、进汽压力控制与排汽温度监测。宽温设计与高抗扰特性适应电厂锅炉侧的高温粉尘环境，确保关键参数采集与执行的可靠性。
3. 船舶推进控制 – 主机调速与换向应用于船舶主机的转速精准控制与换向逻辑。双 RS-232 与以太网支持船桥与机舱的冗余通信，保障复杂海况下的推进系统安全稳定。
4. 压缩机控制 – 压力与流量稳定用于离心 / 螺杆压缩机的防喘振控制与压力调节。高速运算能力可实时响应管网压力波动，避免喘振风险，提升机组运行寿命。

真实案例

某炼化企业自备电厂原采用老旧 CPU 模块，机组并网时负荷波动大，日均非计划启停 2~3 次，严重影响装置供能。更换 5466-409 模块后，CPU 算力与内存资源充足，复杂控制算法执行流畅。并网过程由 30 分钟缩短至 10 分钟，转速波动控制在 0.08% 以内，连续 6 个月无因控制问题导致的停机。后续该企业同系列 3 台机组全部完成升级，年综合效益提升超 80 万元。

常见问答 (Q&A)

Q：5466-409 是否支持冗余控制？A：不支持冗余，仅单工（Simplex）模式。若需冗余配置，需选用 MicroNet 系列支持冗余的 CPU 型号。

Q：该模块安装时需要配套哪些配件？A：需安装于 MicroNet 扩展机架，并配合主收发器（XCVR）与远程收发器使用；同时需配套相应的通信电缆与电源模块。

Q：如何进行程序下载与参数配置？A：通过以太网或 RS-232 接口连接工程工作站，使用 Woodward 专用软件工具（如 AppManager）进行程序下载、参数配置与系统诊断。

兼容性与升级路径

• 兼容系统：严格适配 Woodward MicroNet 数字控制系统，与同系列 I/O 模块、通信模块及电源模块可直接集成。
• 升级建议：单工系统可直接替换同系列旧款 CPU；若需冗余控制，需同步升级至支持冗余的 MicroNet 平台，并更换机架与配套收发器。
• 替代参考：同品牌同系列的 5466-258 等型号可作为备选，需核对系统配置与软件兼容性后更换。
