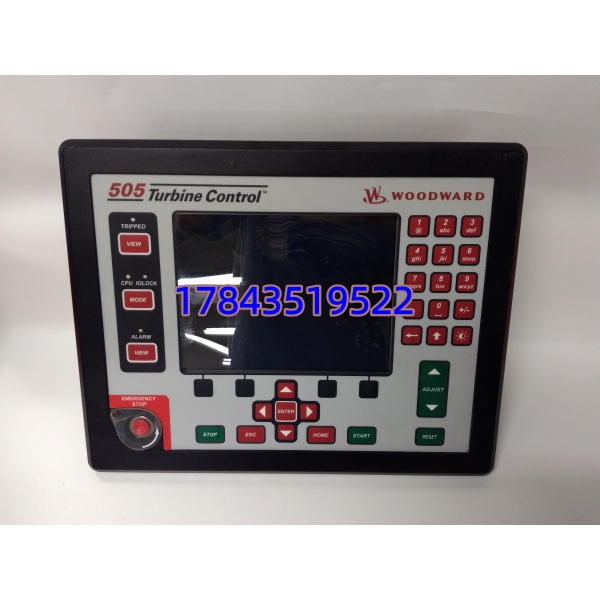

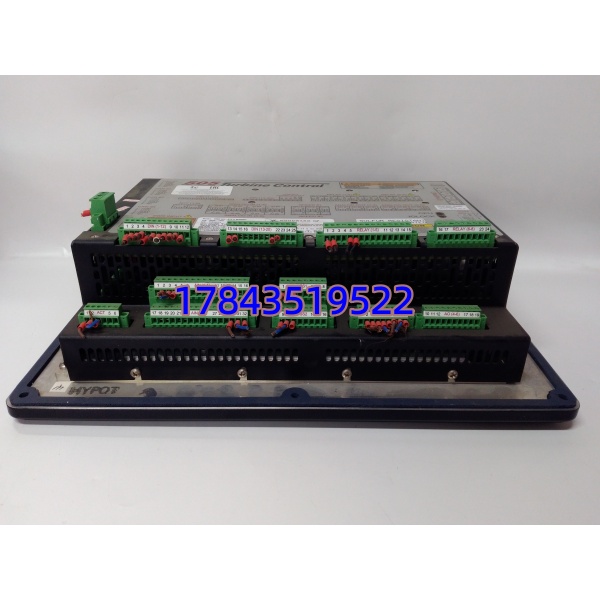

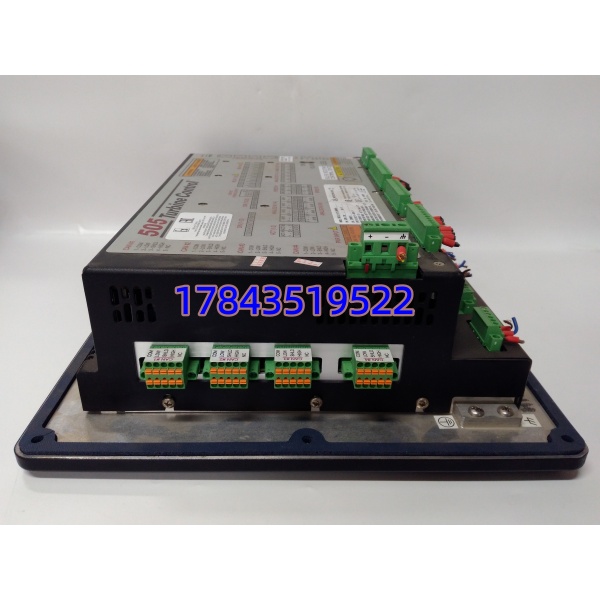

Woodward 8200-1302（505D）是集成 HMI 的一体式汽轮机数字调速器，专为发电、油气、化工领域的蒸汽轮机 / 小型燃气轮机设计，集转速调节、负载控制、超速保护、数据显示与操作于一体，无需额外配置操作面板。
采用 32 位处理器，内置 PID 闭环控制算法，支持毫秒级转速响应，调速精度达 ±0.2% 额定转速 。具备双冗余速度输入（磁电 / 涡流 / 接近探头兼容）、10 路外部报警 + 10 路 DI 跳闸输入、8 路模拟量输入、2 路 4-20mA 控制输出及 8 路继电器输出，满足复杂安全联锁与控制需求。支持自动冷热启动序列、临界转速避开、超速跳闸、零速检测等功能，面板自带 8.4 英寸 LCD 与按键，可本地操作；标配 Modbus 通讯，可接入 DCS / 远程监控系统。符合ATEX、船用 IACS UR E10、SIL2认证，适应 – 40℃~+70℃严苛工况。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | 8200-1302（505D，物料号 505D-00-01） |
| 控制对象 | 蒸汽轮机、小型燃气轮机、发电机 |
| 供电电压 | 18–32 VDC（典型 24V DC） |
| 处理器 | 32 位高速微处理器 |
| 显示屏 | 8.4 英寸彩色 LCD，带背光 |
| 转速输入 | 2 路冗余，兼容磁电 / 涡流 / 接近探头 |
| 模拟输入 | 8 路（4-20mA，带环路供电） |
| 数字输入 | 20 路（含 10 路报警、10 路跳闸） |
| 控制输出 | 2 路 4-20mA（驱动执行器） |
| 继电器输出 | 8 路 Form-C（报警 / 跳闸 / 状态） |
| 通讯接口 | Modbus RTU/TCP（可选） |
| 控制模式 | 转速 PID、负载控制、串级控制 |
| 安全等级 | IEC 61508 SIL2，ATEX II 3G Ex nA IIC T4 |
| 工作温度 | -40℃ ~ +70℃ |
| 防护等级 | IP54（前面板） |
| 尺寸（宽 × 高 × 深） | 241mm × 190mm × 76mm |
| 重量 | 约 2.5kg |
典型应用场景
- 发电行业：中小型蒸汽轮机发电机组转速 / 负载控制
- 石油天然气：压缩机 / 泵组驱动透平调速与安全保护
- 化工 / 炼油：工艺蒸汽透平精密控制与联锁保护
- 船舶动力：船用蒸汽轮机主推进与辅机控制（船用认证）
常见问题解答（FAQ）
Q1：8200-1302（505D）和老款 505E 有什么区别？A：505D（8200-1302）是集成 HMI 一体机，自带 8.4 英寸显示屏与按键，无需外接操作面板；505E 为分体式，需另购面板。硬件上 505D 增加冗余速度输入、更多 I/O，支持 SIL2，性能与可靠性更强。
Q2：可以直接替换老款 505/505E 吗？A：硬件安装兼容（开孔尺寸一致），但需重新接线（I/O 定义有差异），并在软件中重新配置参数与控制逻辑；建议同步升级固件至最新版本，确保通讯与功能匹配。
Q3：支持热插拔吗？A：支持带电更换（不断电），但更换前需在软件中标记模块为 “维护模式”，避免触发联锁跳闸；更换后自动识别，无需重新下载配置。
Q4：质保与售后支持？A：提供 12 个月原厂质保，覆盖硬件缺陷与非人为故障；支持远程技术协助（参数配置、故障诊断、固件升级），可提供英文手册与接线图。
