描述
产品深度介绍

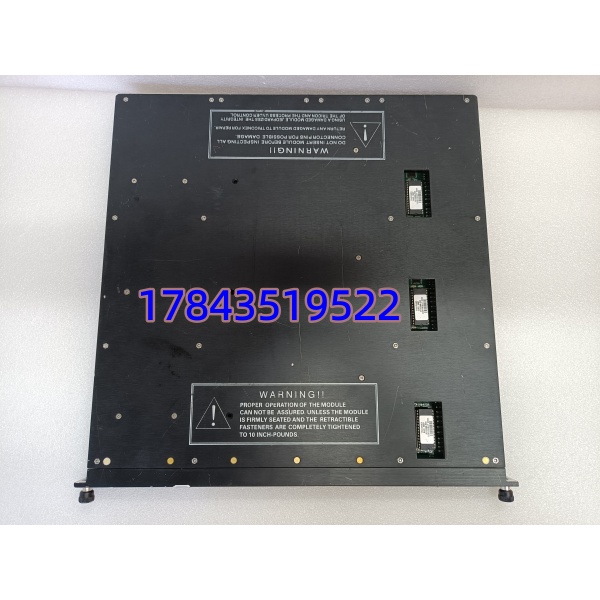

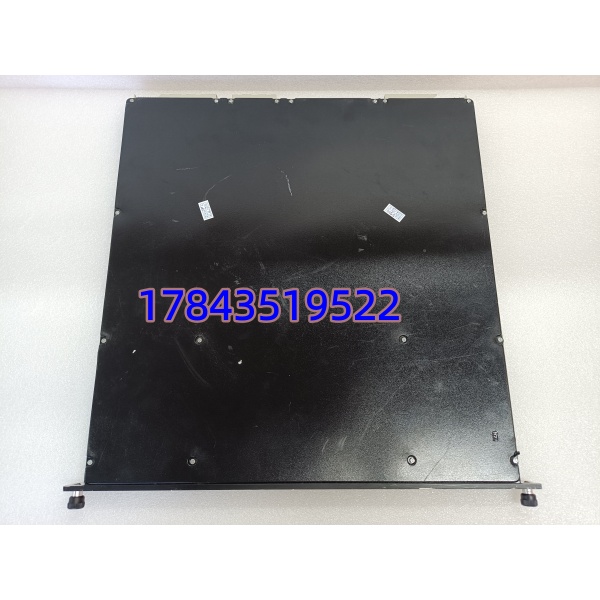

TRICONEX 3805E 是 Tricon 安全仪表系统（SIS）的核心模拟输出模块，采用三重模冗余（TMR）架构设计，满足 IEC 61508 SIL3 安全等级认证，专为石油化工、电力、冶金等高危行业的关键控制场景打造。
模块集成 8 路独立模拟输出通道，支持 4-20mA 电流或 0-10V 电压信号输出，可直接驱动现场执行机构。内置高精度 DAC 转换器，12 位分辨率，输出精度达 ±0.25% FSR，保障控制精度。具备完善的自诊断与故障容错能力，单通道故障不影响整体运行，故障切换时间 < 10ms，确保系统连续可靠运行。标准化 Tricon 总线接口，即插即用，兼容全系 Tricon 机架，简化系统集成与维护。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | TRICONEX 3805E |
| 制造商 | TRICONEX（Schneider Electric） |
| 通道配置 | 8 路独立模拟输出通道 |
| 输出信号 | 4-20mA（+6% 超量程）/ 0-10V（可编程） |
| 分辨率 | 12 位 |
| 输出精度 | ±0.25%FSR（4-20mA，0-60℃） |
| 响应时间 | 通道故障切换 < 10ms |
| 安全认证 | IEC 61508 SIL3、TÜV、UL、CE |
| 系统架构 | 三重化冗余（TMR），硬件容错 |
| 供电 | 外部冗余电源 24-42.5VDC，单模块≤1A |
| 功耗 | ≤5W |
| 工作温度 | -40℃ ~ +70℃ |
| 尺寸（宽 × 高 × 深） | 300 × 225 × 30 mm |
| 重量 | 约 0.8 kg |
| 特色功能 | 自诊断、故障容错、通道隔离、热插拔支持 |
质量检测流程
- 入库验收检测
- 来源追溯：核对 TRICONEX 原厂序列号，官网查询出厂记录
- 外观检查：无变形、无划痕、接口针脚完好无锈蚀
- 附件核对：原厂说明书、合格证、防静电袋齐全
- 上机功能测试
- 测试环境：Tricon Tricon CX 机架 + 仿真测试平台
- 测试内容：通电自检、TMR 冗余切换测试、8 通道信号输出精度测试、24 小时连续运行老化测试
- 测试记录：生成诊断报告，记录固件版本与输出参数
- 电气参数测试
- 绝缘测试：500V 摇表检测，绝缘电阻 > 10MΩ
- 精度校准：输入标准数字信号，输出误差≤±0.25% FSR
- 负载测试：带载 4-20mA 负载，验证稳定性与响应时间
- 固件与配置验证
- 固件版本读取（兼容 V5.0 及以上）
- 通道输出范围、校准参数备份，确保与现场匹配
- 最终质检与包装
- 质检员签字确认，贴 QC 合格标签
- 防静电袋密封，气泡膜加固，防潮纸箱包装
技术避坑指南
- 输出信号配置错误
- 问题：误将电流 / 电压输出模式设置错误，导致执行器无响应
- 避坑：更换前拍照记录原模块输出模式；新模块上机前通过软件配置通道类型
- 案例：某项目工程师误设为电压输出，现场 4-20mA 阀门无法动作，延误调试
- TMR 冗余配置不匹配
- 问题：模块三通道参数不一致，导致冗余切换失败
- 避坑：更换前备份原模块配置；新模块上机后同步三通道校准参数
- 提醒：TMR 系统需三通道完全同步，否则会触发系统报警
- 电源规格不达标
- 问题：供电电压低于 24VDC，导致输出信号漂移、精度下降
- 避坑：确认供电电压 24-42.5VDC，单模块电流≤1A；建议配置冗余电源
- 警示：电压波动超过 ±10% 会影响模块稳定性，甚至损坏内部电路
- 通道隔离与接地错误
- 问题：未正确接地或屏蔽，导致信号干扰、输出波动
- 避坑：单端接地，屏蔽层接系统地；远离变频器、电机等强干扰设备
- 说明：模块通道间隔离电压达 250Vrms，正确接地可有效抑制干扰
- 静电防护不到位
- 问题：拆装时静电击穿输出芯片，导致通道无输出
- 避坑：全程佩戴防静电手环，在防静电垫上操作；冬季干燥环境增湿
- 案例：工程师冬季徒手安装，通电后 2 个通道无输出，检测为静电击穿
