描述
关键技术规格
| 参数项 | 规格值 |
|---|---|

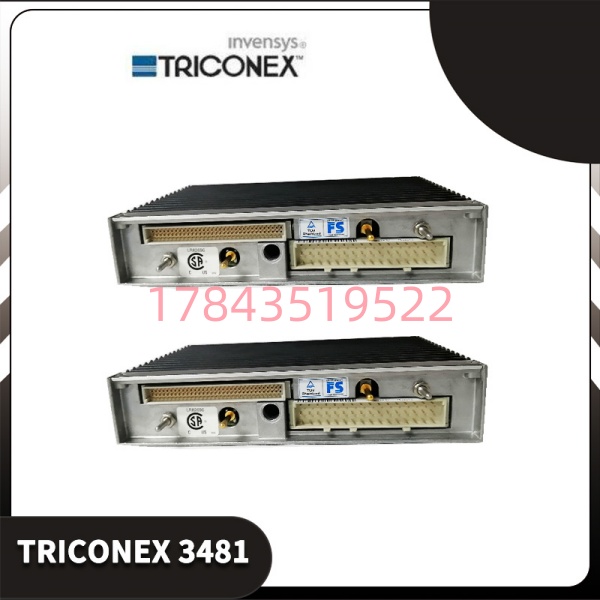

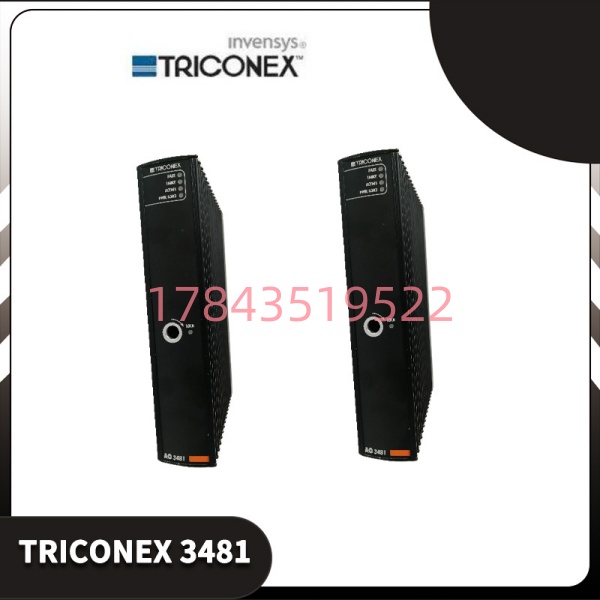

| 型号 | TRICONEX 3481 |
| 制造商 | Triconex (施耐德电气旗下) |
| 系统兼容性 | Tricon v9/v10主机架 |
| 通道数量 | 16路差分输入 |
| 输入类型 | 4-20mA (Sink模式)，可软件配置0-20mA |
| 分辨率 | 16位 |
| 精度 | ±0.05% (25°C)，±0.1%全温度范围 |
| 采样速率 | ≥10 Hz/通道 |
| 通道隔离 | ≥500 VAC (通道间及对背板) |
| HART支持 | 透传模式，兼容HART 5/6/7协议 |
| 诊断功能 | 开路检测、短路检测、超量程报警、模块健康自检 |
| 安全等级 | IEC 61508 SIL3，IEC 61511 |
| 工作温度 | -20°C ~ +70°C |
| 安装方式 | 插入Tricon主机I/O槽位，支持热插拔 |
产品深度介绍
TRICONEX 3481是Triconex Tricon系列安全仪表系统(SIS)的核心模拟量输入模块，广泛应用于全球燃气轮机、燃煤锅炉、石油化工、海上平台等高风险工业场景。
TMR三重化冗余架构是这块卡最硬核的设计。内部三个独立的输入通道对同一现场信号进行同步采样、交叉比对和表决输出。单通道甚至两个通道同时故障时，系统仍能无扰动地继续运行，并立即上报故障位置。这种“故障-安全”机制确保在燃机超速、反应器超压、锅炉缺水等极端工况下，SIS系统能毫秒级触发紧急停车(ESD)或主燃料跳闸(MFT)。
HART透传能力是另一个实用功能。3481不仅做4-20mA采集，还能把智能变送器的诊断数据（如仪表自检状态、传感器漂移）直通到AMS设备管理系统或DeltaV DCS，不用额外布线就能做预测性维护。
需要注意区分：3481这个型号对应的是模拟量输入模块（16通道），市面上有些资料把它归类为模拟量输出，但官方定位是AI。如果现场需要模拟量输出，应该看3481S2（4通道AO）。
应用场景与行业案例
工程痛点：安全系统的模拟量输入容错不够
SIS系统里最怕的不是CPU坏，而是输入信号出错。压力变送器漂了、线路接触不良、电磁干扰——这些问题普通PLC的AI模块可能发现不了，但SIS必须能识别并处理。
去年西北某炼化厂的加氢反应器压力监测回路，变送器输出偏高了0.5mA，换算成压力约5%的误差。如果是普通DCS，这个偏差可能被忽略。但SIS系统里，差5%可能触发不必要的联锁停车。Tricon系统通过3481的三路表决机制，发现三路信号中有一路偏离另两路，自动屏蔽异常通道，用正常通道的值继续联锁逻辑，同时报警让维护人员去查。
典型应用场景
- 石化行业 – 反应器压力/温度监测
加氢裂化、催化裂化装置的反应器，压力、温度信号直接进SIS。一旦超限触发紧急停车。3481的三重冗余确保单个变送器故障不会误停车，也不会拒动作。 - 电力行业 – 锅炉汽包水位/汽轮机转速
锅炉缺水或满水都是重大事故。汽包水位变送器信号通过3481进SIS，三取中或三取二表决后触发主燃料跳闸(MFT)。响应速度要求毫秒级。 - 燃机控制 – 超速保护
燃气轮机的转速探头（通常3个）接入3481。任一探头故障，系统自动隔离；两个探头同时超速，立即触发燃料切断。这是API 670标准的要求。 - 海上平台 – 火炬气/管道压力监测
海洋环境盐雾重、振动大。3481的宽温设计和抗干扰能力能适应。平台上的紧急关断系统(ESD)靠它采集井口压力、火炬总管压力。 - 管线输送 – 高完整性压力保护(HIPPS)
输油/气管道的压力监测，当检测到超压时，HIPPS系统在几秒内关闭阀门。3481采集压力变送器信号，通过SIL3认证满足API RP 14C要求。
案例：某石化企业裂解炉SIS升级
某全球领先的石化公司对其核心裂解炉进行SIS系统升级时，选择了3481模块。在一次因外部电源波动引起的现场干扰中，3481模块通过内置诊断功能精准过滤了噪声，持续提供可靠的测量数据，避免了安全联锁系统误动作，保障了裂解炉的连续稳定运行。
质量控制流程 (SOP)
我们经手的每一块3481都执行以下检测流程：
1. 入库验收
- 原厂防静电袋完整性检查，序列号与标签一致性核验
- PCB外观检查：金手指无氧化划痕、电解电容无鼓包、连接器针脚无弯曲
- 附件核对：如有原厂装箱单、合格证一并留存
- 确认固件版本：标签上标注FW版本号
2. 上机功能测试
- 测试平台: Tricon主机架(3008主处理器) + TriStation 1131软件 + 信号发生器
- 通电自检: 模块上电后STATUS灯状态正常，通道LED自检通过
- AI通道精度测试:
- 每路通道分别灌入4mA、12mA、20mA标准电流信号
- 通过TriStation读取工程值，记录实测值与理论值偏差
- 精度要求：±0.05%以内
- HART通信测试: 连接HART智能变送器，验证AMS软件能读取变送器诊断信息
- 诊断功能测试:
- 断开信号线，验证系统报“通道开路”故障
- 短路信号线，验证报“短路”故障
- 灌入22mA超量程信号，验证报“超量程”报警
- TMR表决测试: 同一现场信号分三路接入，模拟单路异常，验证系统采用正常两路值
- 负载测试: 连续运行48小时，监测模块温度和信号稳定性
3. 固件/软件版本验证
- 通过TriStation读取模块固件版本并记录
- 确认固件与Tricon系统版本(v9/v10)兼容
- 备份模块配置文件
4. 最终质检与包装
- 测试报告生成（含16路通道精度数据、诊断测试记录、模块序列号）
- 防静电袋密封 + 防震气泡膜 + 加强纸箱
- 粘贴QC PASSED标签（含测试工程师签名、日期）
- 可选：提供测试过程视频给客户确认
技术避坑指南
搞SIS的都知道，输入卡出问题排查起来最费时间。这些坑是用钱换来的教训。
❗ 坑1：输入信号类型搞混(Sink vs Source)
问题: 3481的4-20mA输入是Sink模式，意思是变送器提供24V电源，模块只是接收电流。如果你接的是两线制变送器（模块供电那种），或者接成了Source模式，读不到信号。
避坑:
- 确认现场变送器的接线方式：四线制变送器（独立电源）用Sink模式
- 两线制变送器需要模块供电，3481不支持，需要用带配电功能的AI模块（如3503E）
- 接线前看手册里的端子定义图
真实案例: 某化工项目，工程师把两线制压力变送器直接接到3481，信号始终是0。折腾半天发现这卡不带配电功能。教训: 3481只管接收，不供电。变送器得有独立电源。
