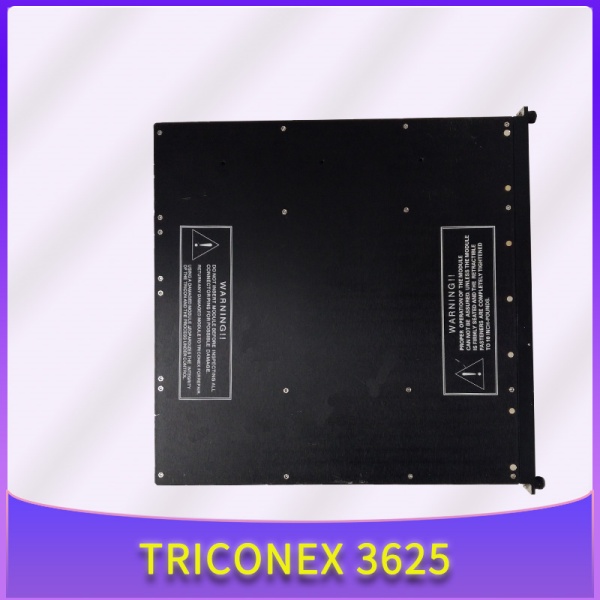

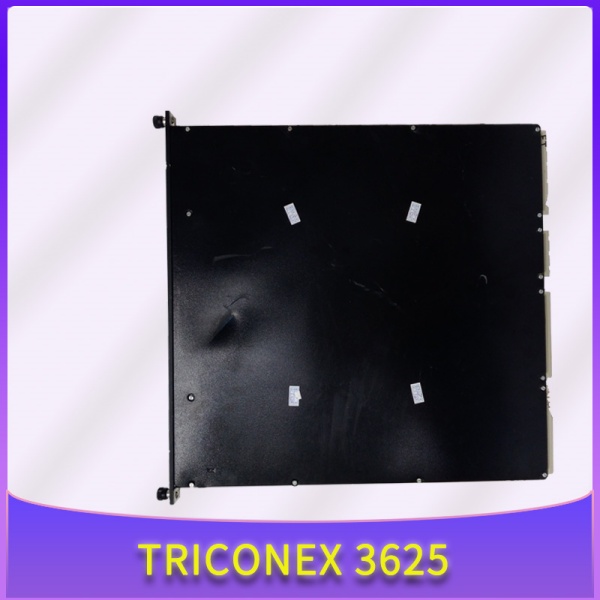

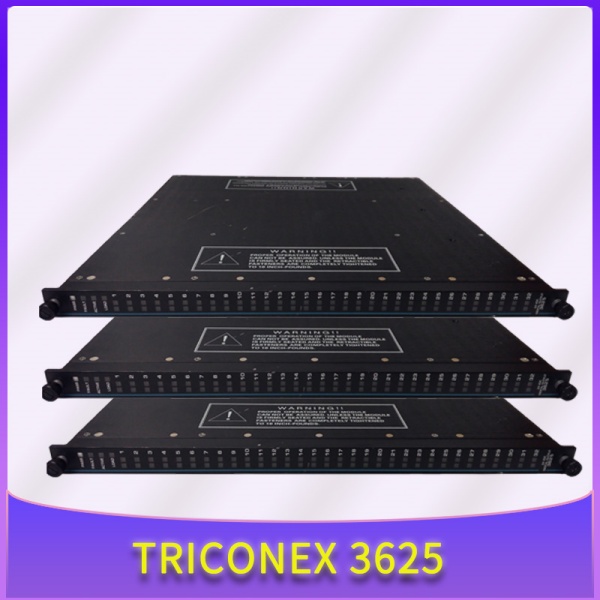

Triconex 3625 | 24VDC 数字量输出模块

描述

关键技术规格

产品深度介绍

Triconex 3625 是 Invensys Triconex Trident 安全仪表系统的核心数字输出模块，专为石油化工、电力、冶金等连续生产行业设计，实现安全联锁、紧急停机 (ESD) 与关键设备控制。模块采用 TMR 三重冗余架构与光电隔离设计，结合全通道在线诊断，确保单点故障不影响系统安全运行，可用性达 99.999% 以上。

作为安全控制系统的执行层，3625 可直接驱动电磁阀、继电器、电机等现场执行机构，支持 24 VDC 多种负载类型，通过可编程监督模式实现开路 / 短路 / 过载检测与故障隔离。其与 Tricon 总线高速通讯，配合 Trident 控制器的逻辑运算能力，构成高可靠安全闭环，满足 SIL 3 最高安全等级要求。

应用场景

工程痛点

连续生产行业最怕非计划停机，安全模块一旦失效，可能引发火灾、爆炸或重大设备事故。现场工程师最担心的是：模块冗余失效、诊断盲区、更换停机时间长、兼容性问题。

典型应用场景

1. 石油化工 – 装置安全联锁用于炼油厂反应釜、加热炉的温度 / 压力 / 液位高限联锁与紧急切断。模块需在毫秒级响应并驱动切断阀，确保人员与装置安全。
2. 电力行业 – 电厂辅机与锅炉安全控制监控锅炉燃烧系统、汽轮机润滑油系统，异常时触发跳机保护，避免设备损坏与电网波动。
3. 冶金行业 – 高炉与轧机安全系统高温、高粉尘、强电磁干扰环境下，控制高炉出铁、轧机急停等安全回路，保障人员与产线安全。
4. 天然气与 LNG – 管道与终端安全用于输气管道压力控制、LNG 终端泄漏检测与关断，防止泄漏与爆炸风险。

质量透明化说明

我们对每块 Triconex 3625 模块执行以下质检流程，确保功能与安全：

1. 入库验收：核对原厂装箱单与序列号，检查外观无腐蚀、无维修痕迹、附件齐全。
2. 上机测试：在 Trident 专用测试机架上进行通电自检、通讯握手、全通道 I/O 测试与连续 24 小时负载运行，记录温升与稳定性。
3. 电气参数：使用 500 V 摇表测试绝缘电阻 > 10 MΩ，完成接地连续性与耐压测试。
4. 固件与配置：读取并记录固件版本，核对 DIP 开关与跳线配置，拍照存档。
5. 最终质检：质检员签字，防静电袋密封，贴附 QC 合格标签，提供测试报告与视频供客户查验。

技术避坑指南

1. 固件版本不匹配问题：3625 固件版本与控制器不兼容，可能导致通讯异常或联锁失效。避坑：更换前读取原模块固件版本，采购时明确要求固件版本范围，必要时由原厂刷新或降级。案例：某项目更换 3625 时未核对固件，新模块固件版本高于控制器，导致系统报通讯故障，停机 4 小时排查解决。
2. DIP 开关 / 跳线配置错误问题：模块地址、终端电阻等配置与现场不符，造成通道失效或系统冲突。避坑：更换前拍照记录原模块配置，新模块上机前逐项核对，终端电阻仅在总线两端各设一个。提醒：这是最常见的低级错误，务必拍照留存！
3. 端子排 / 线缆不兼容问题：新旧模块端子定义或连接器型号不同，接线错误导致模块损坏或联锁误动作。避坑：提前核对接线图，准备转接端子或重新压线，注意屏蔽层接地方式。警示：Triconex 模块端子定义严格，不可凭经验接线，必须查手册。
4. 电源规格差异问题：3625 功耗虽不高，但挂载多块模块时，需核算机架总功耗，预留 20% 余量，避免电源过载。避坑：计算机架总功耗，接近上限时增加电源模块，确保冗余供电。
5. 静电防护 (ESD)问题：未做防静电操作，模块被静电击穿，导致通道损坏或功能失效。避坑：佩戴防静电手环，在防静电垫上操作，冬季干燥环境尤其注意。教训：亲眼见过工程师未戴手环更换模块，通电后模块烧毁，损失数万元。
