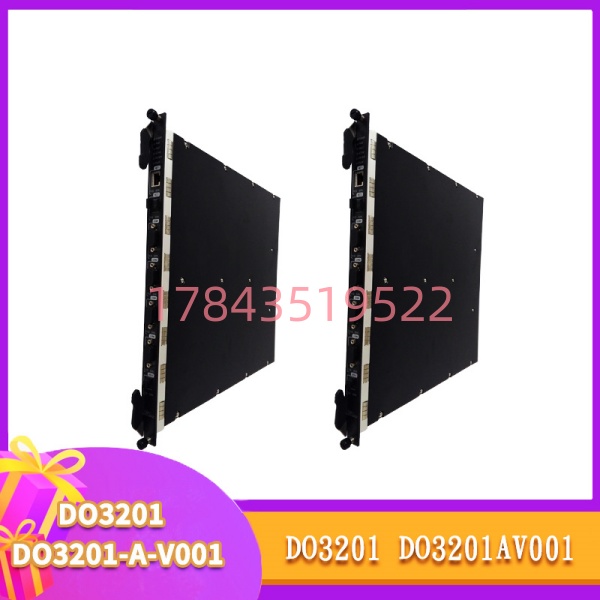

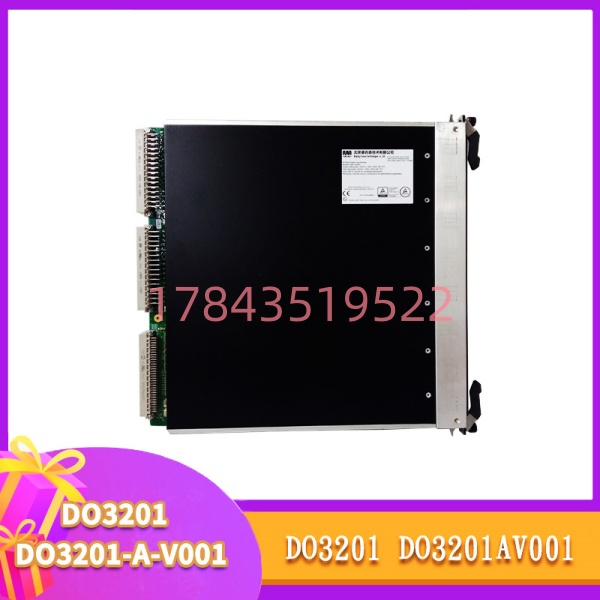

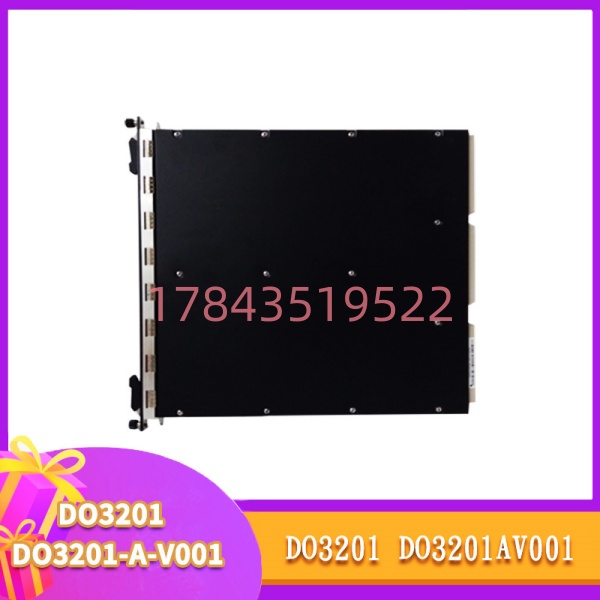

TRICONEX DO3201 | DO3201-A-V001 数字量输出模块

描述

产品深度介绍

DO3201 (DO3201-A-V001) 是美国 TRICONEX (英维思) 公司 TRICON 安全系统的核心 32 通道数字量输出（DO）模块，专为安全仪表系统（SIS）、紧急停车系统（ESD）、火灾及气体检测系统（F&G） 等安全关键场景设计。该模块采用 TMR（Triple Modular Redundant，三重模块冗余） 架构，具备硬件级实时表决与强大的自诊断能力，确保单点故障不影响系统运行，达到 IEC 61508 SIL3 最高安全等级。每通道独立继电器输出，支持硬 SOE（事件顺序记录），广泛应用于石油化工、电力、冶金等行业，用于驱动阀门、执行器、报警器等最终安全元件，实现安全联锁与紧急停机控制。

关键技术规格

核心优势

1. 极致安全可靠
   • TMR 三重冗余：三路独立电路实时表决，杜绝单点故障失效。
   • SIL3 认证：满足全球最严苛的安全标准，适用于人命关天的关键控制。
   • 全面诊断：实时监控每一路输出状态，故障预报警，防患于未然。
2. 高性能与稳定
   • 硬 SOE：毫秒级事件记录，精准追溯故障时序，便于事故分析。
   • 高速响应：输出动作响应快，满足紧急联锁（ESD）的快速动作要求。
   • 强抗干扰：全隔离设计，工业级 EMC 防护，适应化工厂、电厂等强电磁环境。
3. 工程维护便捷
   • 32 通道高密度：单卡 32 点，节省机柜空间，降低系统成本。
   • 热插拔：在线更换故障模块，无需系统停机，保障生产连续性。
   • 通用兼容：完美兼容所有 TRICON 主流控制器，是系统扩容与备件替换的首选。

典型应用场景

• 石油化工：反应器紧急停车、压缩机安全联锁、罐区安全关断。
• 电力能源：燃气轮机保护、锅炉安全控制、发电机跳闸回路。
• 长输管线：管道紧急关断阀（ESDV）控制、站场安全系统。
• 冶金矿业：高炉安全系统、起重机过载保护、输送线急停。
• 油气处理：分离器控制、火炬系统、火灾及气体报警联动。

常见问题解答 (FAQ)

Q1: DO3201 和 DO3201-A-V001 是什么关系？

A: 为同一款产品。

• DO3201：基础型号（通用简称）。
• ：完整订货型号（含版本、硬件修订信息）。两者功能、引脚、软件完全兼容，可直接互换。

Q2: 它是晶体管输出还是继电器输出？可以接交流吗？

A: 标准为继电器（干接点）输出。

• 优点：无源隔离，通用性极强，可直接驱动 DC24V ~ AC220V 负载。
• 接线：模块仅提供开关触点，负载电源需外部独立供给。
• 注意：请勿混淆为晶体管输出，此型号不支持直接驱动 24V 负载。

Q3: TMR 三重冗余是如何工作的？

A: 模块内部有三套完全相同的电路。

1. 控制器同时向三路电路发送指令。
2. 三路电路独立执行输出。
3. 输出端进行三取二（2-out-of-3）表决。

• 优势：任意一路电路损坏，系统仍能输出正确信号，零单点故障。

Q4: 模块报 “通道故障” 如何快速排查？

A: 按以下步骤定位：

1. 状态灯：模块面板对应通道 LED 熄灭或变红，指示该路故障。
2. 万用表测试：
   • 断电：测继电器触点通断（输出 ON 时应导通）。
   • 通电：测外部负载电源是否正常。
3. 替换法：将故障通道接线换到备用通道测试，判断是模块还是外部线路问题。
4. 热插拔更换：确认模块硬件故障，直接在线更换备件，无需停机。

Q5: 可以替代 HIMA、ABB 等其他品牌的 DO 模块吗？

A: 不能直接替代。

• 硬件：背板总线、引脚定义完全不同。
• 软件：编程环境、协议不兼容。
• 建议：TRICONEX 系统必须使用原厂 模块。HIMA 系统对应备件为 X-DO 3201。

Q6: 质保多久？停产了还能买到吗？

A:

• 质保：提供 12 个月 质保，覆盖非人为硬件故障。
• 货源：该型号虽为经典老款，但并非停产，市场有充足原装与拆机备件。
• 服务：我们提供技术支持、故障诊断及完整的替换方案。
