描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 处理器 | 32 位 RISC (PowerPC) |
| 用户内存 | 750 KB (程序 + 数据) |
| 布尔运算 | 0.22 μs / 条 |
| 通信端口 | 1 × EtherNet/IP (10/100M)；1 × RS-232 (DF1/ASCII) |
| I/O 扩展 | 最大 16 个 1769 I/O 模块，3 个扩展组 |
| 运动控制 | 支持 4 轴 伺服 / 步进控制 (CIP Motion) |
| 任务支持 | 8 个任务 (1 个连续 + 7 个周期 / 事件) |
| 供电电压 | 5V DC (背板供电) |
| 工作温度 | -20°C ~ +60°C |
| 电池备份 | 1769-BA (保持程序与时钟) |
| 编程软件 | Logix Designer (RSLogix 5000) |
产品深度介绍

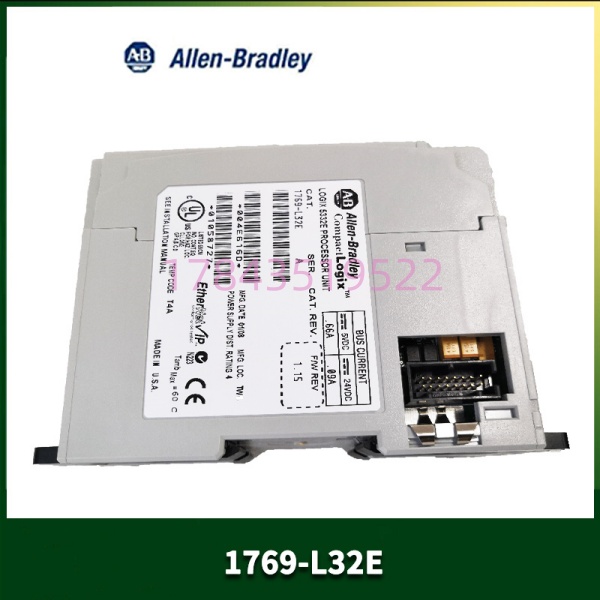

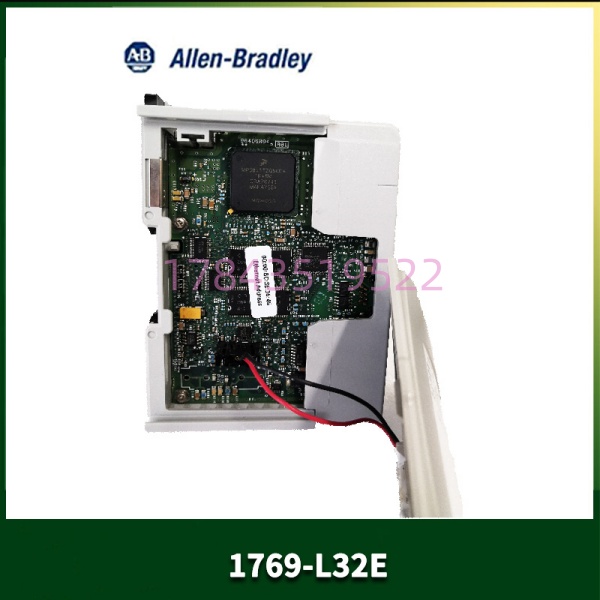

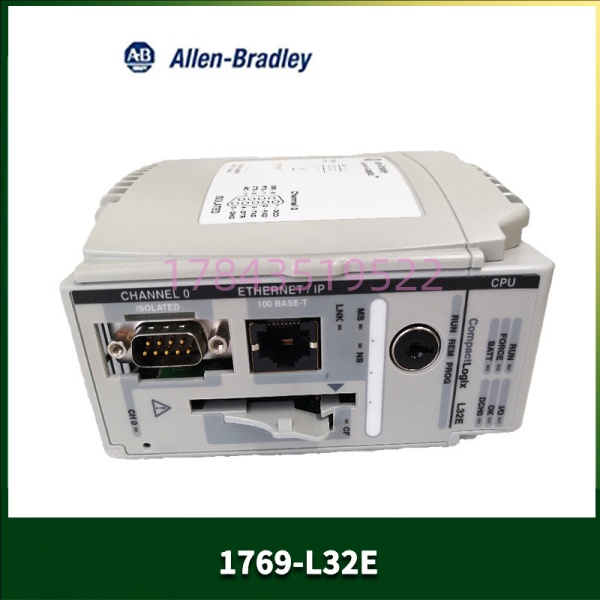

1769-L32E 是罗克韦尔 CompactLogix 平台的主流中端 CPU，专为空间有限、要求高可靠的中小型设备打造。
- 高性能 32 位内核：超快运算速度，轻松应对多任务、多轴运动、复杂逻辑。
- 集成 EtherNet/IP：自带网口，直接连接上位机、HMI、变频器、机器人，支持远程监控、程序上下载。
- 灵活扩展：最多可带 16 个 I/O 模块，支持数字量、模拟量、温度、特殊功能模块，系统配置灵活。
- 多轴运动控制：内置4 轴运动控制功能，无需额外模块，直接控制伺服 / 步进，实现定位、同步、飞剪等复杂动作。
- 工业级可靠：宽温、抗振、抗干扰，无风扇设计，适合连续生产的严苛环境。
典型应用场景
- 包装机械：灌装、贴标、封箱、码垛生产线，多轴同步、速度链控制。
- 食品加工：配料、混合、烘烤、冷却的温度与逻辑控制。
- 制药设备：口服液 / 注射液灌装，±0.1ml 高精度定位，符合 GMP。
- 电子制造：SMT 贴片机、插件机、测试机的精密运动与逻辑控制。
- 物流仓储：分拣线、AGV、提升机、立体仓库的高速通讯与控制。
- 纺织印刷：印染、定型、卷筒纸分切的张力与速度控制。
1769-L32E 常见选型对比
| 型号 | 内存 | 网口 | 运动轴 | 定位 |
|---|---|---|---|---|
| 1769-L32E | 750KB | 有 (EIP) | 4 轴 | 标准主流款 |
| 1769-L35E | 1.5MB | 有 | 8 轴 | 高性能款 |
| 1769-L30ER | 1MB | 有 (双端口) | 4 轴 | 经济款 |
| 1769-L27ERM | 1MB | 有 | 4 轴 | 紧凑型 |
技术避坑指南（工程师实战）
❗ 电源容量不足
- 问题：扩展 I/O 模块过多，导致背板 5V 电源过载，CPU 报错、模块失控。
- 避坑：计算总功耗，超过额定值时，增加 1769-PA4 独立电源模块。
❗ 以太网未配置
- 问题：新 CPU 上电后，EtherNet/IP 无法连接，找不到设备。
- 避坑：首次使用必须用 BOOTP/DHCP 软件 设置 IP，或通过 RS-232 串口配置。
❗ 运动轴超配
- 问题：程序配置超过 4 轴，CPU 报错，运动无法执行。
- 避坑：1769-L32E 最大 4 轴；需更多轴时，升级至 1769-L35E (8 轴)。
❗ 电池失效
- 问题：断电后程序丢失、时钟错乱。
- 避坑：每 3–5 年更换 1769-BA 电池；长期停机前，备份程序至 CF 卡。
