描述
产品深度介绍

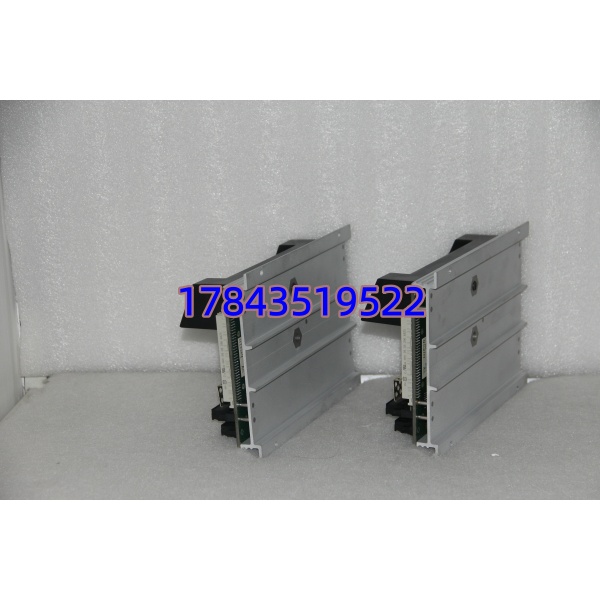

英维思 TRICONEX 2301 是原英维思 (现施耐德) 旗下 TRICONEX 系列的高性能安全处理器模块，属于安全仪表系统 (SIS) 的核心控制单元，主要应用于石油化工、电力、冶金等行业的关键安全控制场景。
该模块采用 三重模块化冗余 (TMR) 架构，搭载 32 位高性能处理器，具备完善的故障自诊断与事件记录功能，可实现单点故障下的无扰动运行，满足 SIL3 安全等级要求，是高可靠性安全控制系统的核心选型。
2301
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | TRICONEX 2301 |
| 处理器 | 32 位，33MHz |
| 内存 | 1MB RAM，4MB Flash |
| 架构 | 三重模块化冗余 (TMR) |
| 安全等级 | SIL 3 |
| 工作电压 | 24V DC |
| 工作温度 | -40°C ~ 70°C |
| 通讯协议 | Modbus TCP/IP |
| 尺寸 | 165×80×40 mm |
| 重量 | 1.0 kg |
2301
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 通知生产部门停机计划，确认流程切换至安全状态
- 断开系统总电源（含 UPS），静置 5 分钟释放电容余电
- 佩戴防静电手环，在防静电垫上操作
工具准备
- 十字螺丝刀（PH1）、万用表、标签纸、手机（拍照记录）
- 防静电袋、绝缘胶带
备份工作
- 导出系统配置程序至 U 盘及云端
- 拍照记录原模块接线端子、DIP 开关位置及机架布局
阶段二：拆卸旧模块（15 分钟）
- 松开模块面板固定螺丝，取下前盖
- 按标签标记逐一断开接线，避免线缆混淆
- 按压模块底部导轨卡扣，垂直拔出旧模块
- 检查背板连接器针脚，清理灰尘或杂物
阶段三：安装新模块（15 分钟）
- 核对新模块型号为 TRICONEX 2301，确认外观无损伤
- 对照照片复刻 DIP 开关配置（站地址、波特率）
- 对准背板连接器垂直插入，听到 “咔哒” 声即卡扣到位
- 按原标签恢复接线，端子螺丝扭矩控制在 0.5N・m
- 检查模块对齐，无倾斜或松动
阶段四：上电测试（20 分钟）
- 上电前测量 24V DC 电源，确认无短路（阻值 > 10kΩ）
- 先给机架上电，观察 RUN 绿灯常亮、无 ERR 红灯报警
- 连接编程软件，扫描网络识别新模块，核对固件版本
- 下载备份程序，切换至 RUN 模式
- 模拟 I/O 信号测试，连续运行 30 分钟无异常即完成
常见问题解答（FAQ）
Q1: TRICONEX 2301 支持热插拔吗？
A: 支持。该模块设计支持热插拔，冗余架构下可在线更换单块模块，不影响系统整体运行，但操作前需确认冗余系统处于正常工作状态，避免单点运行时插拔导致风险。
Q2: 这款模块适用于哪些行业场景？
A: 主要用于安全关键型场景，包括石油化工的紧急停车系统 (ESD)、电力行业的锅炉保护、冶金行业的安全联锁，以及天然气输送、制药等需要 SIL3 级安全认证的流程控制。
Q3: TRICONEX 2301 和 2302 有什么区别？可以直接替换吗？
A: 两者同属 TRICONEX 系列，但2302 为升级版，内存提升至 2MB RAM/8MB Flash，处理速度更快。2301 可直接替换为 2302，需重新编译程序；2302 降级替换 2301 需确认程序兼容性，部分高级功能可能受限。
Q4: 模块质保期多久？售后流程是怎样的？
A: 我们提供12 个月质保（自发货日起），质保范围为非人为损坏的硬件故障。售后流程：联系客服描述故障（附照片 / 视频）→远程协助诊断→确认故障后，1 年内免费维修或更换，人为损坏可提供付费维修服务。
Q5: 如何确认这款模块是全新原装而非翻新件？
A: 可通过三点验证：①提供原厂防静电袋未拆封照片及出厂装箱单；②提供序列号，可向施耐德官方查询生产日期及授权信息；③支持上机前全功能检测，提供测试报告及视频，确保无维修痕迹、功能完好。
