描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 输入通道 | 16 路，单端 / 差分可选 |
| 信号类型 | 4–20mA DC（标准），0–5V DC（可选） |
| 架构 | 三重化冗余（TMR），2oo3 硬件表决 |
| 分辨率 | 16 位 |
| 精度 | ±0.1% 满量程（FS） |
| 更新时间 | 100 ms / 通道 |
| 通道隔离 | 通道间电气隔离（2500V rms） |
| 安全认证 | IEC 61508 SIL3，ATEX 防爆 |
| 供电 | 24V DC（冗余），功耗 ≤ 8W |
| 工作温度 | -40°C 至 +70°C |
| 诊断功能 | 通道级自诊断，故障实时上报 |
| 支持协议 | HART 7.0（可寻址） |
产品深度介绍

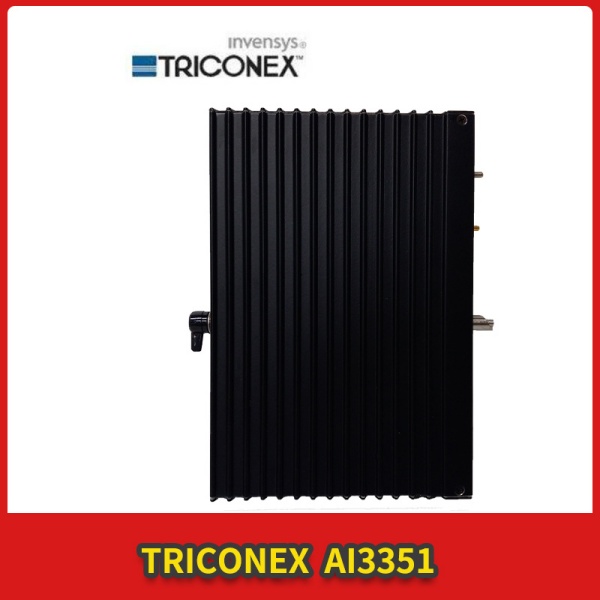

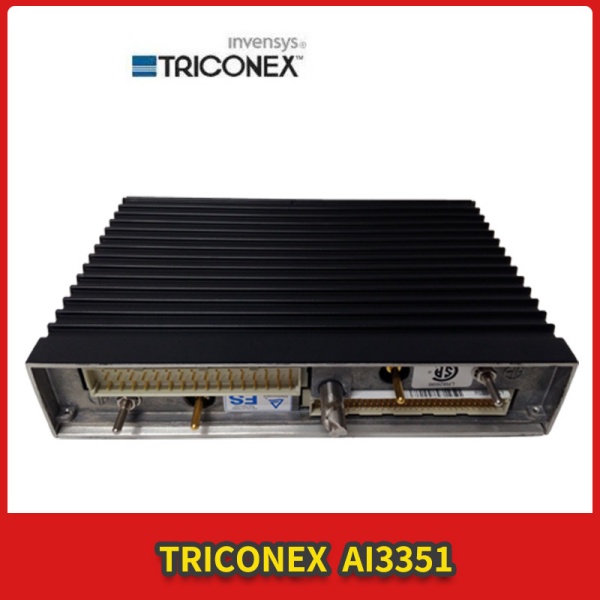

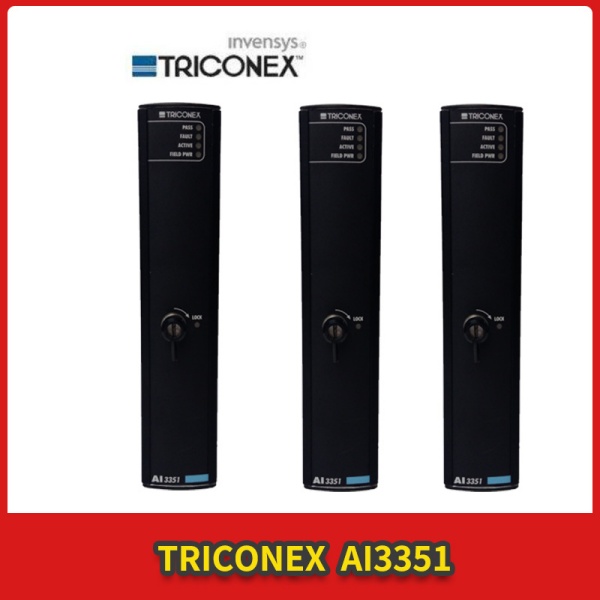

英维思 Triconex AI3351 是 Tricon SIS 系统的核心模拟量输入卡件，专为石油、化工等高危行业的安全联锁系统设计。它的核心任务是将现场变送器的 4–20mA 信号，安全、无差错地送入安全控制器。
区别于普通 AI 模块，AI3351 采用 TMR 三重冗余 设计：三路电路同时采集、实时表决。任何一路故障，系统仍能输出正确数值，彻底避免因信号失真导致的安全联锁误动或拒动。配合 SIL3 最高安全等级与通道级诊断，是 ESD、F&G 等安全回路中不可或缺的 “数据哨兵”。
应用场景
在安全系统里，模拟量信号就是 “神经末梢”。温度、压力、液位一旦采错，整套联锁逻辑就会失效。我见过太多因 AI 模块漂移导致的误停车，损失巨大。AI3351 就是为杜绝这类风险而生。
典型应用场景：
- 石油化工 – ESD 紧急停车系统采集反应器温度、分馏塔压力、储罐液位。信号一旦超限，立即触发联锁，防止超温超压、泄漏爆炸。
- 电力行业 – 锅炉 FSSS 系统监控炉膛压力、汽包水位、火焰信号。异常时快速切断燃料，防止锅炉灭火、爆燃。
- 油气储运 – 长输管线 SIS采集管线压力、流量、阀门位置。无人值守站场异常时，自动关断，防止管线破裂。
- 海上平台 – 火气（F&G）系统高盐雾、高震动环境下，可靠采集可燃气体、火焰探测信号，启动安全关断。
质量检测流程（SOP）
每块 AI3351 均执行严格测试，确保上机稳定：
- 外观与溯源核验原厂序列号、防伪标签；检查无划痕、无维修、接口完好。
- Tricon 机架测试在 Tricon v11 测试架上通电。验证 LED 状态、TMR 表决、HART 通讯；24 小时连续运行，记录稳定性。
- 信号精度校准用 Fluke 725 校准器，全量程（4–20mA）逐点测试，精度确保 ≤ ±0.1%。
- 通道隔离与诊断测试通道间隔离电压；模拟断线、短路，验证故障诊断报警。
- 最终包装防静电封装，附测试报告，贴 QC 合格标签。
技术避坑指南（工程师实战经验）
❗ HART 地址冲突（常见坑）
- 问题：现场多台变送器 HART 地址相同，AI3351 无法识别，报 “Device Not Found”。
- 避坑：更换前用手操器读取每台变送器地址，确保唯一。模块支持多地址轮询，提前规划。
❗ 单 / 双端接线错误
- 问题：现场两线制变送器，误接成四线制，导致无信号或烧卡。
- 避坑：严格对照接线图。两线制：信号 + 电源共线；四线制：信号与电源独立。接前拍照，接后复核。
❗ 接地与屏蔽不良
- 问题：电缆屏蔽层未单端接地，或信号地与电源地混接，导致信号漂移、干扰大。
- 避坑：屏蔽层仅在控制室一端接地；信号地（AGND）与保护地（PGND）严格分开。
❗ 电源纹波过大
- 问题：24V 电源纹波超 50mV，导致 AI 读数跳变、精度超标。
- 避坑：用示波器测电源纹波。SIS 系统必须用线性稳压电源，并加滤波模块。
