描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 输入通道 | 32 路，分组隔离（8 通道 / 组，共 4 组） |
| 信号类型 | 干接点（无源）、湿接点 24V AC/DC |
| 输入电压 | 24V 标称；推荐 20–42.5V DC；最大 42.5V AC/DC |
| 输入频率 | DC 或 47–63Hz |
| 架构 | 三重化冗余（TMR），2oo3 表决 |
| 响应时间 | < 15ms |
| 隔离 | 组间 500V AC 隔离；现场 — 系统隔离 |
| 安全认证 | IEC 61508 SIL3 |
| 热插拔 | 支持在线更换 |
| 工作温度 | -40°C 至 +70°C |
| 诊断 | 通道级 LED、模块状态灯、故障报警 |
| 功耗 | < 6W |
| 颜色 | 深红色面板 |
产品深度介绍

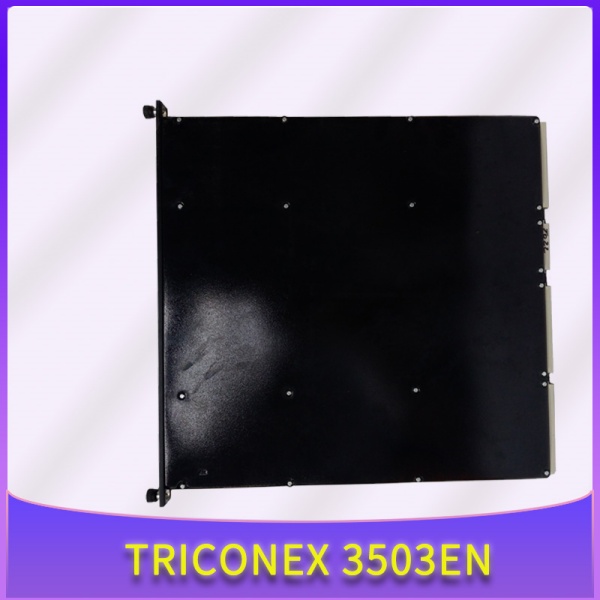

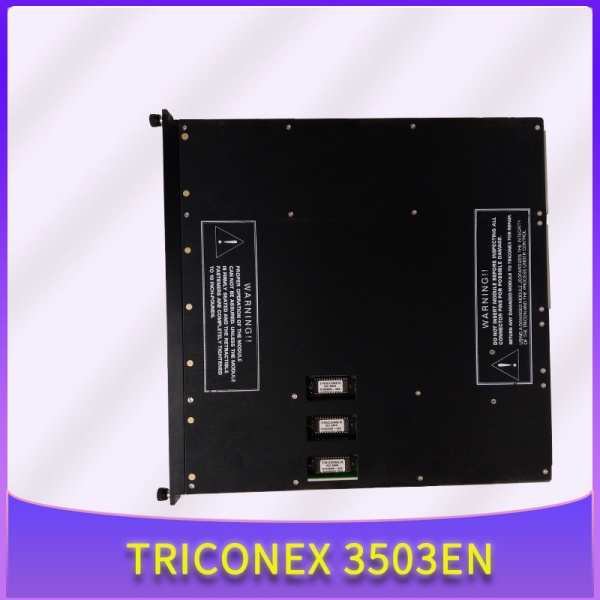

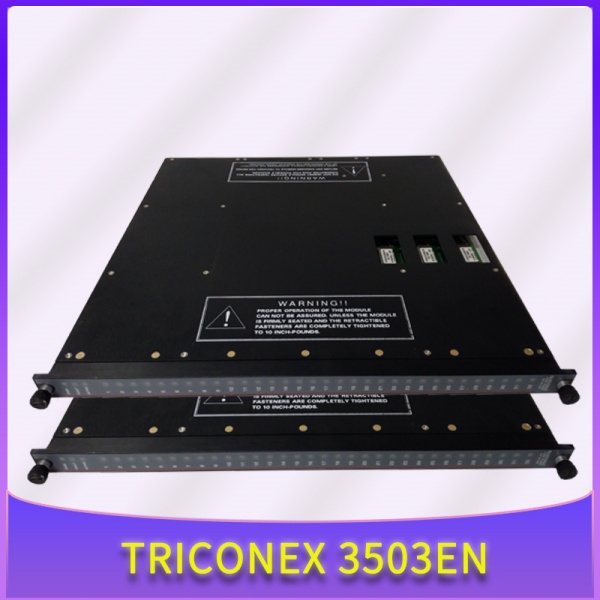

英维思 3503EN 是 Trident / Tricon SIS 系统的 高密度数字量输入模块，专为 ESD、BMS、F&G 等安全关键场景设计。它负责采集现场紧急按钮、阀位反馈、泵状态、压力开关、火焰 / 气体报警等 开关信号，并以 TMR 三重冗余 架构确保信号 零丢失、零误判、高可靠。32 通道、分组隔离、SIL3 认证、毫秒级响应，是大型安全系统中 DI 信号采集的标准配置。
技术避坑指南（工程师实战）
❗ 分组隔离接错（高发坑）
- 问题：不同组信号共地、跨组混接，导致组间短路、信号串扰、DI 误动作。
- 避坑：严格按 8 通道一组接线；每组独立 COM；不同组信号不共地、不混线。
❗ 干接点 / 湿接点混用
- 问题：有源信号接入干接点回路，烧模块；无源信号接湿接点，无读数。
- 避坑：干接点（无源） 直接接通道；湿接点（24V） 注意极性，外部供电匹配。
❗ 24V 极性接反
- 问题：湿接点信号无输入、报故障、指示灯不亮。
- 避坑：正极接通道、负极接 COM；接线前用万用表测电压极性。
❗ 滤波时间不合理
- 问题：机械开关抖动导致频繁通断，联锁误触发；滤波太长导致安全响应慢。
- 避坑：按钮 / 开关设 20–50ms 滤波；阀位 / 泵状态设 10ms；危险信号不滤波。
❗ 接地混乱引入干扰
- 问题：信号跳变、误报、DI 状态闪烁。
- 避坑：屏蔽单端接地；DI 地（DGND）与电源地（PGND）严格分开；远离动力电缆。
