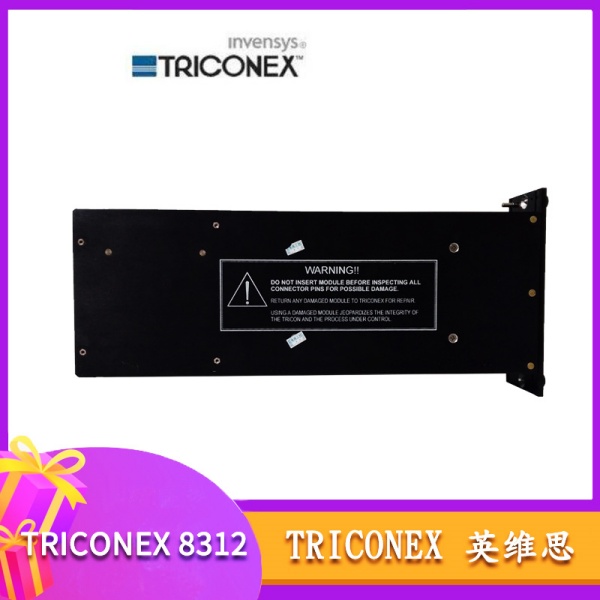

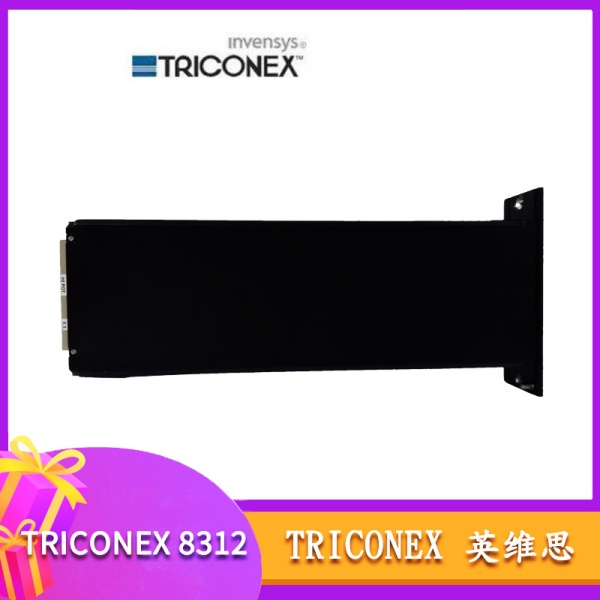

Triconex 8312 | 19 英寸标准机柜安装 主框架

描述

关键技术规格

产品深度介绍

Invensys Triconex 8312 是 Tricon 安全仪表系统（SIS）的核心物理载体 ——14 槽位三重冗余主机架。它不仅是安装 CPU、I/O、电源等模块的 “骨架”，更是整个系统高可靠性的基石。通过内置的 TriBus 三重化冗余总线，8312 为所有插卡提供无单点故障的通信与供电路径。配合冗余电源设计，确保在任意单一模块、总线或电源故障时，系统仍能不间断执行安全联锁逻辑，完美满足 SIL3 级安全应用的严苛要求。

应用场景

安全系统的稳定性，全靠机架这个 “脊梁” 支撑。一旦背板总线损坏、电源接触不良或槽位失效，整套 SIS 系统将直接瘫痪，所有安全联锁功能失效。这对连续生产的流程工业来说，是致命风险。同时，机架作为基础部件，更换时必须保证与原有所有模块 100% 兼容。

典型应用场景

1. 石油化工 – ESD 紧急停车系统作为炼油厂、乙烯装置 SIS 系统的核心载体，承载 CPU 与安全 I/O 模块，确保在火灾、泄漏等危险工况下，紧急切断指令可靠下达。
2. 电力行业 – 锅炉安全保护 (BMS)用于发电厂锅炉保护系统，为炉膛压力、汽包水位等关键监控回路提供稳定的硬件平台。
3. 天然气长输管线 – 站场控制安装于管线压气站、分输站，保障紧急关断阀（ESDV）控制回路在极端环境下稳定运行。
4. 冶金行业 – 高炉安全联锁在高温、多尘、强电磁干扰的高炉车间，为安全控制系统提供可靠的硬件支撑。
5. 制药 / 精细化工 – GMP 生产控制用于无菌、防爆生产区，确保反应釜、干燥器等关键设备的安全状态可控。

质量透明化说明

每台 8312 机架均执行以下严格质检：

1. 外观与结构检查：检查机壳无变形、插槽无损坏、引脚完好，标签清晰。
2. 总线导通测试：使用专用测试仪，逐点检测 TriBus 三重化总线导通性与绝缘性。
3. 电源回路测试：测试冗余电源回路，确保无短路、断路，接触电阻合格。
4. 兼容性测试：在标准 Tricon 系统中插入 CPU、I/O 模块，验证通讯与识别正常。
5. 最终包装：整机防静电包裹，附质检报告，确保运输安全。

技术避坑指南

1. ❗ 槽位功能区分错误
   • 问题：8312 部分槽位为专用槽（如 CPU、电源），随意插错会导致模块无法识别。
   • 避坑：严格按手册分配槽位，CPU 固定在指定槽位，电源模块优先安装在两端。
2. ❗ 电源模块数量不足
   • 问题：机架满载时，仅装 1 个电源模块，容量不足导致系统不稳定或掉电。
   • 避坑：SIS 系统必须配置 2 个或 3 个冗余电源，计算总功耗，保留 30% 余量。
3. ❗ 接地与屏蔽不良
   • 问题：机架接地不良或未做等电位连接，引入共模干扰，导致信号漂移。
   • 避坑：机架必须独立、可靠接地（接地电阻 <4Ω），与动力系统接地严格分开。
4. ❗ 忽视防尘与通风
   • 问题：工业现场粉尘大、通风差，导致机架积尘短路、内部温度过高。
   • 避坑：定期清灰，保证机柜通风，环境温度控制在 0–60°C 范围内。
5. ❗ 热插拔操作不当
   • 问题：更换模块时野蛮插拔，损坏机架插槽与模块金手指。
   • 避坑：严格按流程操作，按下卡扣平稳插拔，严禁带电直接硬拔。
