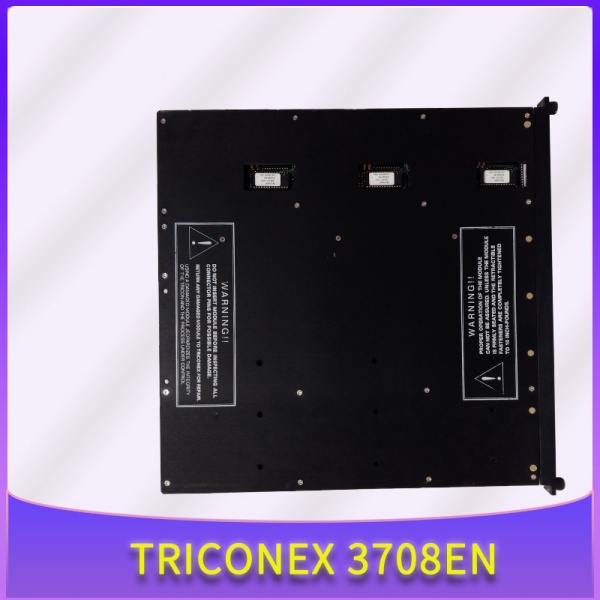

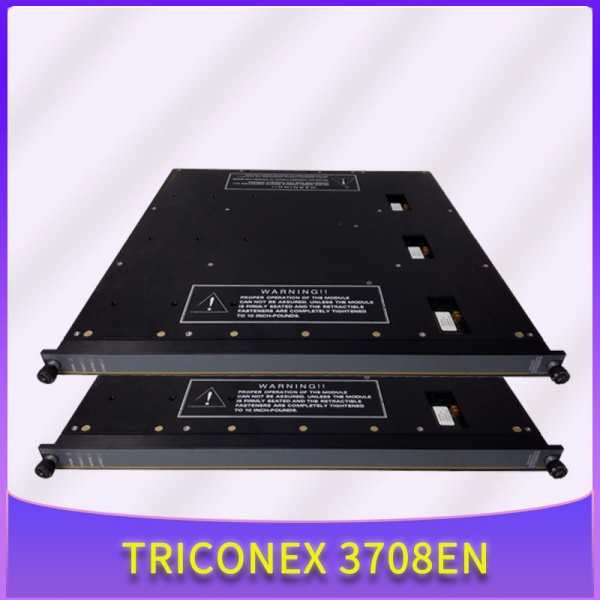

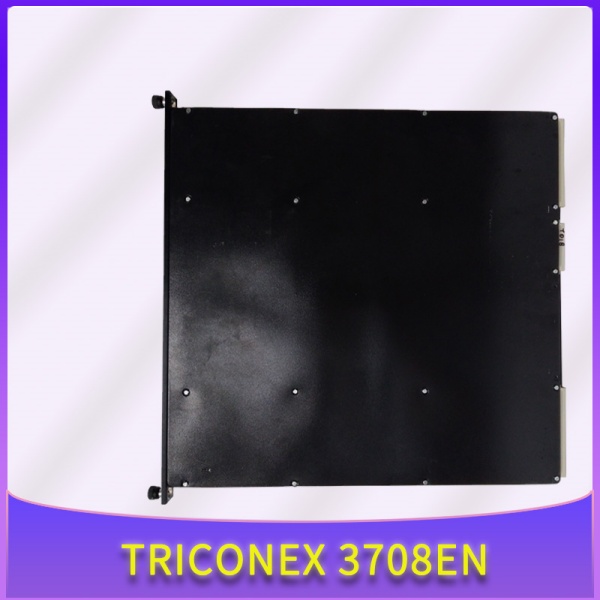

英维思 Triconex 3708EN | SIS 安全系统主控制器

描述

关键技术规格

产品深度介绍

英维思 Triconex 3708EN 是 Tricon SIS 系统的核心控制单元，专为石油化工、电力等高危行业的安全联锁（ESD/F&G）系统设计。它不是普通 PLC，而是专注于安全功能的专用控制器，核心职责是在工艺异常时，可靠执行紧急停车，保障人员与设备安全。

其核心优势在于TMR 三重冗余架构：内部三路独立电路并行运算、实时表决。任意单路硬件故障，不影响系统输出，彻底杜绝单点失效风险。配合 SIL3 最高安全等级认证与 >99% 的自诊断覆盖率，确保在极端工况下不误动、不拒动，是工业安全防线的 “最后可靠关卡”。

应用场景

在连续生产的高危行业，非计划停机意味着巨大损失。我在现场调试时见过太多案例：一个信号误报、一个模块死机，就能导致整条装置停车，每小时损失几十万。3708EN 就是为杜绝这类 “系统性崩溃” 而生。

典型应用场景：

1. 石油化工 – ESD 紧急停车系统用于炼油厂、乙烯装置的反应釜、精馏塔控制。监控压力、温度、液位超限，一旦触发，毫秒级切断进料、启动联锁，防止爆炸、泄漏等重大事故。
2. 电力行业 – 锅炉 FSSS/BMS 系统负责电厂锅炉燃烧安全管理。实时监控火焰、炉膛压力，在熄火、爆燃风险时，快速切断燃料，保护锅炉本体。
3. 油气长输管线 – 站场安全控制在压气站、阀室的无人值守场景，监控管线压力、流量。异常时自动关闭阀门，防止管线破裂，适应偏远、恶劣环境。
4. 海上平台 – 火气（F&G）控制系统高盐雾、高湿、强震动环境下，可靠采集火灾、气体探测信号，启动消防、通风、关断等安全动作。

质量检测流程（SOP）

每块 3708EN 入库均执行 5 道严格检测，出具报告，确保上机零故障：

1. 入库验收核验原厂序列号、报关单；检查外观无划痕、无维修痕迹、接口完好。
2. 整机功能测试在 Triconex 8312 原厂测试架上通电。验证 LED 自检、通讯握手、冗余切换；连续 24 小时负载运行，记录温升与稳定性。
3. 安全逻辑验证用 TriStation 软件下载标准安全程序，模拟超温、超压信号，验证联锁输出响应时间 < 100 ms。
4. 电气性能测试用 Fluke 万用表测试绝缘电阻 > 10 MΩ；检查电源波动、电磁兼容性。
5. 最终包装质检员签字，生成含测试数据的报告。模块入防静电袋，防震包装，贴 QC 合格标签。

技术避坑指南

❗ 固件版本不匹配

• 问题：新模块固件（如 Rev E）与现场老固件（如 Rev B）不兼容，导致机架无法识别，报 “COMM FAIL”。
• 避坑：更换前务必用软件读取旧模块固件版本号。采购时明确要求同版本或兼容版本。到货后先在测试架升级 / 降级固件，再上机。

❗ DIP 地址与冗余开关设错

• 问题：机架地址、冗余使能开关出厂默认与现场不符，导致模块冲突或冗余不工作。
• 避坑：一定要拍照！ 拆旧模块前，拍下所有 DIP 开关位置。新模块严格按照片复制配置，再上电。

❗ 电源容量不足

• 问题：3708EN 加满载 I/O 模块后，总功耗超原有 24V 电源容量，导致系统不稳定、莫名重启。
• 避坑：计算总功耗。3708EN 约 15W，每块 I/O 约 5–8W。总电流建议留 30% 余量，不够就换更大功率冗余电源。

❗ 静电损坏

• 问题：冬季干燥，未戴防静电手环直接触摸电路板，静电击穿核心芯片，通电即烧。
• 避坑：必须佩戴手环，在防静电垫上操作。模块未上机时，务必插在防静电插槽内。
