nvensys Triconex 4351B | TCM 通信模块 Tricon SIS 系统专用

描述

产品深度介绍

Invensys Triconex 4351B 是 Tricon 安全仪表系统（SIS）的三重冗余通信模块（TCM），专为 Tricon v10.0 及以上版本设计，作为 SIS 与外部系统（DCS、HMI、上位机）的核心接口，广泛应用于石化、电力、天然气等安全关键场合。

模块采用TMR 三重冗余架构，搭载 32 位处理器（33MHz）、1MB RAM+4MB Flash，配置双冗余以太网口，支持 Modbus TCP/IP、TriStation 等协议；具备完整通道诊断与故障自检测功能，符合 SIL3 安全等级，MTBF＞100,000 小时，是安全系统数据互通的核心部件。

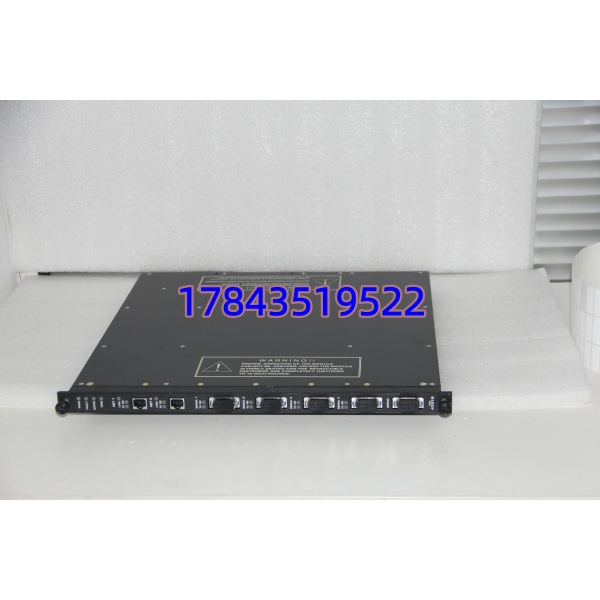

4351B

关键技术规格

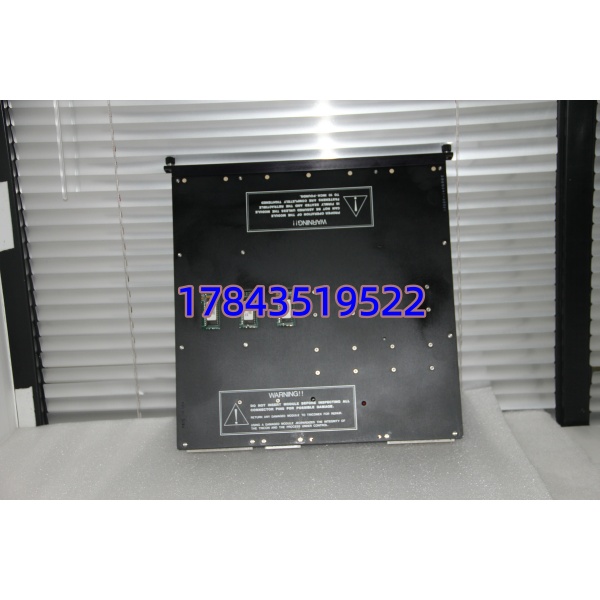

4351B

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一：

1. 确认 SIS 系统停机、断电（含 UPS），等待 5 分钟放电。
2. 办理受限空间作业许可（如需）。

工具准备：

• 防静电手环、PH1 螺丝刀、万用表、标签纸、手机

备份工作：

• 导出 Tricon 系统配置至 U 盘
• 拍照记录旧模块接线、槽位编号、网口配置

阶段二：拆卸旧模块（15 分钟）

1. 松开面板固定螺丝，抽出旧模块。
2. 标记并断开以太网网线（区分主 / 冗余网口）。
3. 检查背板连接器针脚无弯曲、无灰尘。
4. 保存旧模块配置标签与照片。

阶段三：安装新模块（15 分钟）

1. 佩戴防静电手环，核对型号为 4351B。
2. 对准背板插入模块，拧紧面板螺丝。
3. 按标签恢复接线：主网口接网络 A，冗余网口接网络 B，网线水晶头压实。

自检清单：

• 型号与槽位匹配
• 网线连接牢固、区分主 / 冗余
• 模块与机架对齐
• 背板连接无松动

阶段四：上电测试（20 分钟）

上电前检查：

• 测量机架电源为 24V DC ±10%，无短路。

上电步骤：

1. 机架上电，观察 LED：PWR 绿灯常亮，LINK/ACT 闪烁正常。
2. 连接 TriStation 软件，读取模块信息，核对固件版本。
3. 下载备份配置，测试与 DCS/HMI 数据交互正常。
4. 切换冗余网口，验证无缝切换无中断，连续运行 30 分钟无报警。

⚠️ 常见问题：

• 无网络连接 → 检查网线、网口指示灯、IP 地址配置
• 数据中断 → 核对冗余设置、协议参数、防火墙权限
• COMM 灯不闪 → 检查背板连接、槽位地址、固件兼容性

常见问题解答（FAQ）

Q1：4351B 和普通通信模块有什么区别？

A：核心是三重冗余与 SIL3 安全等级：

• 4351B：TMR 三重冗余架构，双网口冗余，全通道诊断，SIL3 认证，故障无缝切换，适合 ESD、FGS 等安全关键系统
• 普通通信模块：单 / 双网口无冗余，无 TMR 架构，安全等级低，仅用于非安全级数据传输4351B 可实现 SIS 与 DCS 的安全数据互通，普通模块无法满足安全系统的容错与诊断要求。

Q2：4351B 支持热插拔吗？

A：不支持。更换时必须断电，否则可能导致：

1. 背板连接器烧毁
2. 模块内部电路损坏
3. 系统通信中断、配置丢失建议在机组停机维护窗口更换，更换后重新下载配置并测试冗余通信。

Q3：这款模块的质保期多久？售后怎么处理？

A：我们提供12 个月质保（自发货日起），质保范围为非人为损坏的硬件故障与出厂功能缺陷。人为损坏（静电击穿、进水、过压、接线错误）不在质保内。售后流程：联系客服描述故障（附照片 / 视频）→ 远程协助诊断 → 确认故障后，1 年内免费维修或更换，往返运费由我方承担。

Q4：市场上的 4351B 有全新和翻新，怎么区分？

A：全新原装（New Surplus）有 3 个核心鉴别点：

1. 包装：未拆封原厂防静电袋，附带装箱单、合格证、序列号标签
2. 外观：无划痕、无维修痕迹、针脚无插拔磨损、网口无烧蚀
3. 溯源：序列号可在施耐德（原英维思）官网查询生产日期与出厂记录翻新件价格低，但存在通信不稳、隐性故障风险，不建议用于 SIS 安全联锁场合。

Q5：4351B 能适配哪些 Tricon 系统？

A：兼容Tricon v10.0 及以上版本机架（如 Tricon 8100、Tricon 9100），适配 Tricon 系统所有 I/O 模块，广泛用于火电、石化、天然气、冶金等行业的ESD 紧急停车、FGS 火气检测、BMS 燃烧器管理等安全系统与 DCS/HMI 的数据交互场景。
