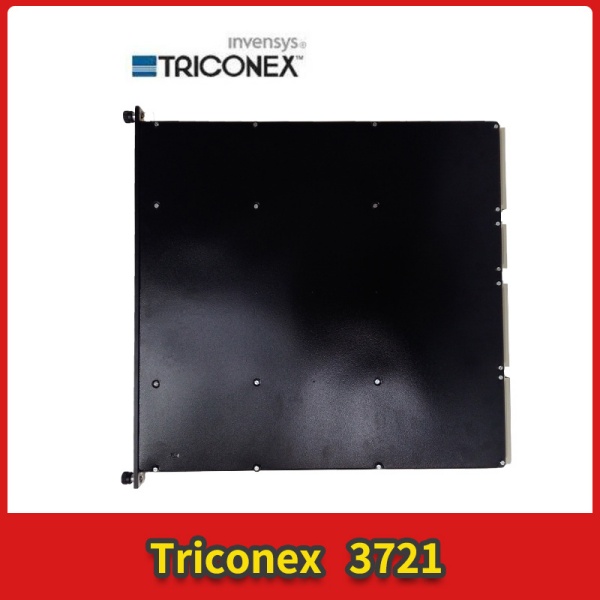

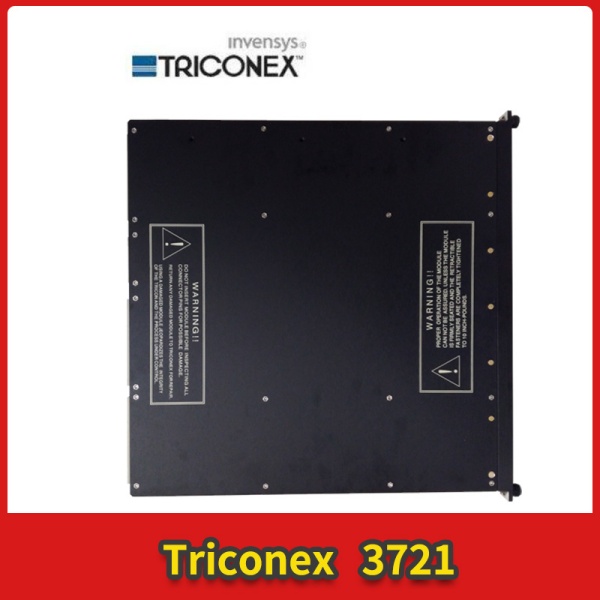

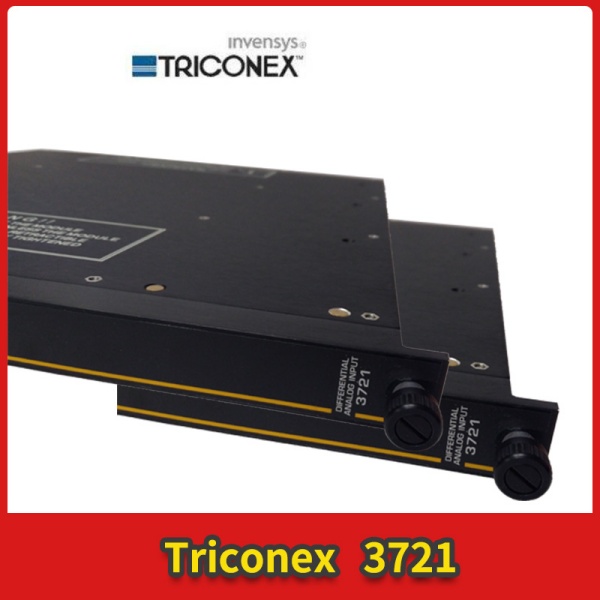

英维思 3721 | TMR 三重冗余 SIL3 模拟量输入卡

描述

关键技术规格表

产品深度介绍

3721 是 Tricon SIS 安全系统的 “信号神经末梢”，专为石化、电力、油气等高危场景设计，核心价值是安全采集 + 冗余容错。基于行业验证的 TMR 三重冗余架构，3721 通过三路独立通道并行采集、表决输出，单通道故障不影响整体运行，彻底避免单点故障导致的安全事故。

• 高精度采集：12/14 位可编程分辨率，搭配≥10MΩ 输入阻抗，可精准捕捉微小信号变化（如 0.01V 压力变送器输出），满足 SIS 系统对数据准确性的严苛要求。
• 高速响应：全通道 10ms 同步刷新，快速响应工艺变量突变，为紧急联锁提供时间保障。
• 强环境适应性：宽温设计、抗振动、抗电磁干扰，在粉尘、高湿、强噪的工业现场稳定运行，适配海上平台、炼化装置等复杂场景。
• 全诊断能力：内置自诊断系统，通过 LED 指示灯实时反馈模块状态，快速定位通道故障、信号异常，降低运维成本。

应用场景与行业

1. 石油化工：炼化装置 ESD 系统，采集反应釜压力、储罐液位、温度信号，触发紧急停车联锁，保障装置安全。
2. 电力行业：电厂锅炉 FSSS/BMS 系统，采集炉膛压力、火焰信号，实现燃烧安全监控与联锁保护。
3. 油气长输管线：压气站、阀室 SIS 系统，采集管道压力、流量信号，远程监控站场安全，适应偏远无人值守环境。
4. 海上油气平台：火气系统（F&G），在高盐雾、高湿环境下稳定采集探测信号，筑牢平台安全防线。
5. 冶金 / 煤化工：气化炉安全系统，采集高温、高压关键参数，在高粉尘、强振动工况下持续可靠工作。

质量保障与检测

每块 3721 模块出厂前执行5 项全检测，确保品质合规：

1. 外观检测：全新无划痕，接口完好，标签、序列号清晰可查；
2. 通道测试：全通道通断、量程切换、精度校准，覆盖 0-5V、-5~+5V 所有量程；
3. 冗余测试：模拟单通道故障，验证 TMR 架构无缝切换能力（切换时间＜5ms）；
4. 环境模拟：-25℃~+60℃温度循环测试，验证环境适应性；
5. 负载测试：满负荷运行 4 小时，确认功耗、信号稳定性达标。

技术避坑指南

1.混淆模拟量与数字量模块

误区：将3721（模拟量）用于数字信号采集。

避坑：3721仅适配电压/电流模拟信号，数字量信号请选用3625等专用模块。

2.忽略量程匹配

问题：传感器输出与模块量程不匹配，导致信号失真。

避坑：4-20mA信号需外接250Ω电阻转换为0-5V信号接入，通过软件配置量程。

3.未启用冗余架构

问题：单通道运行，失去SIS系统安全冗余保障。

避坑：必须采用TMR三重冗余配置，双通道接入不同传感器，确保单点故障不影响系统运行。

4.接线错误导致干扰

问题：差分信号未采用屏蔽电缆，或接线极性错误，引发信号漂移。

避坑：必须使用屏蔽双绞线，严格遵循“正接正、负接负”差分接线规范，远离动力电缆。

5.固件版本不兼容

问题：3721固件与3503 CPU版本不匹配，导致模块无法识别。

避坑：同系统内所有模块固件版本必须一致，升级前通过TriStation 1131软件确认兼容性。
