描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号版本 | 1756-PA75 系列 B 版 |
| 输入规格 | 85~265 VAC，47~63 Hz，宽电压自适应 |
| 整机输出功率 | 75 W（0~60℃满载运行） |
| 背板多路输出 | 5.1 VDC 13 A / 3.3 VDC 4 A / 1.2 VDC 1.5 A / 24 VDC 2.8 A |
| 绝缘等级 | 输入与背板强化绝缘，持续耐压 250 V，耐压测试 3250 VDC |
| 断电保持时间 | 50/60Hz 下 2 个工频周期，保障短时掉电数据缓存 |
| 安装位置 | 仅可装在 1756 机架最左侧专用电源槽位 |
| 适配机架 | 1756-A4/A7/A10/A13/A17 全系列 B/C 版机架 |
| 工作温度 | 0 ℃ ~ 60 ℃，海拔≤2000 米无需降功率 |
| 防护认证 | UL、CSA、ATEX，Class I Div2 防爆区域可用 |
| 外形尺寸 | 140 × 112 × 145 mm，重量约 0.95 kg |
| 保护机制 | 内置不可更换熔丝，过流、短路自动切断输出 |
产品深度介绍

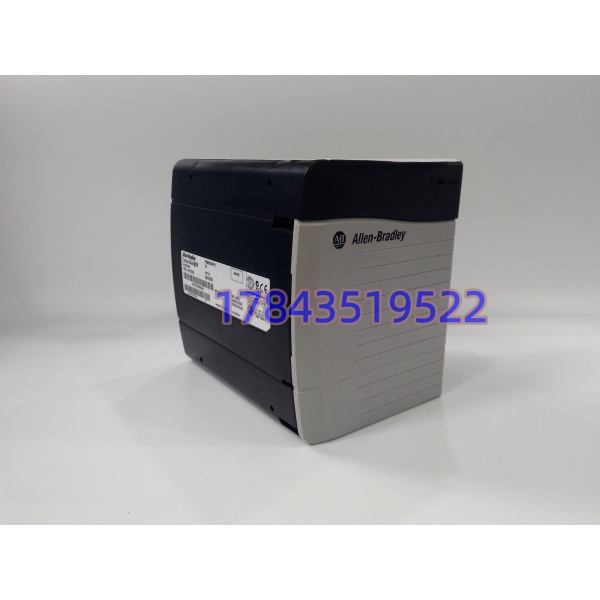

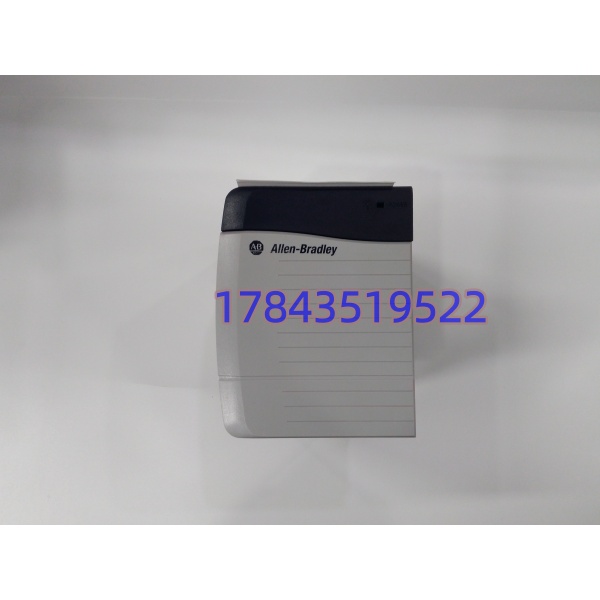

1756-PA75 B 是罗克韦尔 ControlLogix 平台标准交流供电电源，专门匹配 1756 系列本地机架，同时输出四路不同规格直流电压供给背板所有模块。宽幅交流输入覆盖国内 220V、海外 110V 工况，不用额外加装调压变压器，适配海内外产线改造项目。
模块自带强化隔离结构，电网浪涌、接地干扰不会串入背板损毁 CPU 与 I/O 卡；75W 充足带载能力可支撑 10 槽以内满配机架，无需叠加辅助电源。断电缓冲设计能维持短时供电，避免瞬间电压波动触发控制器故障停机，广泛用于连续生产类高可靠自控场景。
应用场景与行业案例
现场最常见故障就是机架电源老化，一旦电源输出不稳，整机架所有模块随机报错、通讯中断，整条产线无预警停机，排查耗时极长，大型产线每小时损耗高昂，1756-PA75B 作为机架核心供电单元，是保障系统连续运行的关键备件。
典型应用场景
- 石油化工 – 催化、精馏 DCS 控制柜机架满配 CPU、冗余通讯、模拟量 I/O，负载点位多，需要 75W 稳定输出，防爆认证适配化工防爆车间。
- 火电 / 水电 – 辅机程控系统循环水泵、脱硝脱硫控制机柜，电网电压波动频繁，宽电压输入适配厂区供电不稳环境。
- 汽车整车制造 – 流水线机器人控制柜多伺服通讯模块、数字量输入输出密集，13A 5V 输出满足高密度模块供电需求。
- 制药生产线 – GMP 无菌自控系统对系统稳定性、故障追溯要求高，隔离设计规避车间设备启停带来的电压干扰。
- 大型水处理 – 全厂 SCADA 主控制柜多远程分站通讯卡、流量水质采集模块集中布置，单电源即可驱动 10 槽机架全部硬件。
现场抢修案例
去年化工园区一家合成材料企业，1756-A10 机架原配 1756-PA75 电源老化，夜间输出压降导致 CPU 频繁离线，整条聚合生产线自动停机，车间物料卡在反应釜内，升温失控存在安全隐患。原厂订货周期 6 周，采购当天调取现货 1756-PA75 B，出库完成满载老化测试，次日专车送达厂区。电工断电更换仅 15 分钟，核对接线电压档位后上电，系统通讯、采集点位全部恢复正常。后续客户常备两块同款电源作为冗余备用件。
核心卖点与差异化
- 5V 通道 13A 大电流输出，支持 10 槽机架满配 I/O、通讯模块，不用额外增设辅助电源
- 85~265VAC 全电压兼容，国内 220V、海外 110V 产线通用，省去调压配件成本
- 输入背板强化绝缘，抑制电网浪涌干扰，降低 CPU、I/O 模块击穿故障率
- 出货前满载 24 小时老化测试，完整电压、带载记录可同步提供视频核对
- 支持冗余并联搭配 1756-CPR2 线缆，关键产线可搭建双电源无间断供电架构
- 标准一年质保，到货输出异常免费换新，减少企业备件维保成本
