产品深度介绍

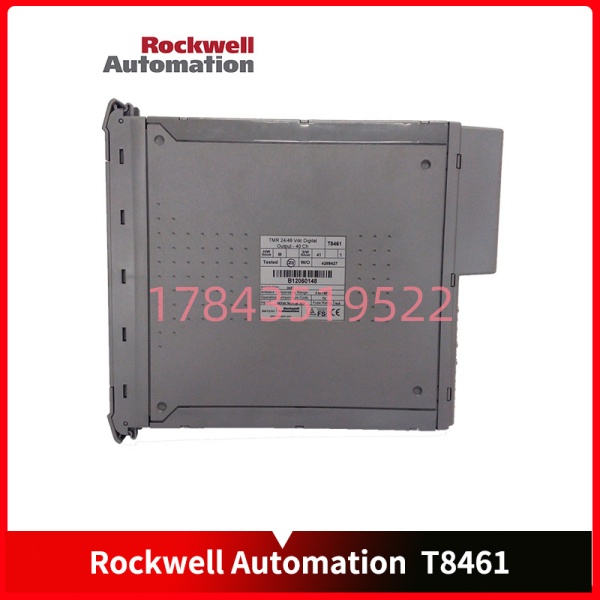

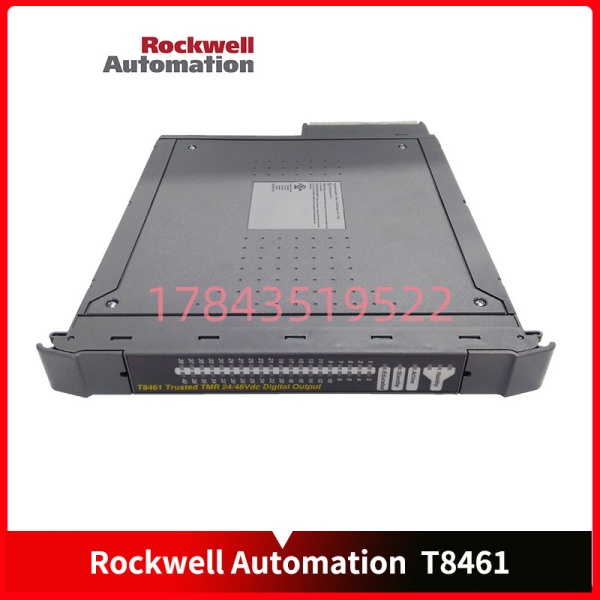

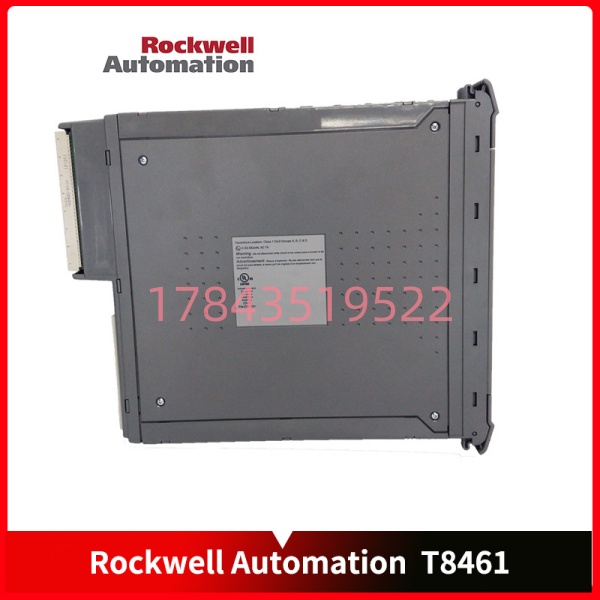

罗克韦尔 T8461 是 Trusted TMR（三模冗余）安全系统的核心数字量输出模块，专为石油、化工、核电等高安全要求场景设计。它采用硬件三冗余架构，每个输出通道均由三路独立电路表决控制，确保单点故障不影响输出，满足 IEC 61508 SIL3 安全等级。
模块提供 40 路隔离输出，支持 24 VDC 或 48 VDC 负载驱动，自带线路监控与过流保护，可实时检测开路、短路故障。配合 1 ms 级事件序列（SOE）记录功能，精准捕捉安全联锁动作时序，为系统安全审计与故障追溯提供可靠数据支撑。
关键技术参数
| 参数项 | 参数值 |
|---|---|
| 完整型号 | T8461 (T8461C) |
| 通道数量 | 40 通道，三模冗余 (TMR) |
| 输出类型 | 电子开关输出 (非继电器) |
| 输出电压 | 24 VDC / 48 VDC (可配置) |
| 单通道电流 | 0.75 A (连续)，最大 2 A |
| 通道分组 | 5 组，每组 8 通道 |
| 响应时间 | 开关延时 ≤ 0.5 ms |
| 事件分辨率 | SOE 时间戳 ± 0.5 ms |
| 电气隔离 | 通道间 250 VDC，现场侧 2.5 kVDC |
| 保护功能 | 过流、短路、线路故障检测 |
| 安全认证 | IEC 61508 SIL 3 |
| 工作温度 | -5°C ~ +60°C |
| 供电功耗 | 背板 24 VDC，最大 22 W |
| 尺寸重量 | 266 mm × 31 mm × 303 mm，约 1.3 kg |
安装与接线指南
阶段一：准备工作（预计 10 分钟）
⚠️ 安全第一
- 确认系统已停机挂牌，断开机架电源及冗余电源。
- 等待 5 分钟，确保背板电容完全放电。
- 全程佩戴防静电手环，在防静电垫上操作。
工具准备
- 防静电手环 + 防静电垫
- 一字螺丝刀（用于拆卸卡扣）
- Fluke 万用表（测量电压、通断）
- 标签纸、记号笔、手机（拍照记录）
备份工作
- 导出系统配置，记录输出通道映射关系。
- 拍照记录旧模块接线、端子标识、LED 状态。
阶段二：拆卸旧模块（预计 6 分钟）
- 标记拆线：为每根输出线贴标签，记录端子号与线号，依次断开。
- 释放卡扣：用一字螺丝刀按压模块上下两端的卡扣。
- 平稳拔出：水平、垂直地将模块从背板插槽拔出，避免倾斜损坏针脚。
- 检查插槽：检查背板连接器有无弯曲、积尘，用压缩空气清洁。
阶段三：安装新模块（预计 10 分钟）
- 核对型号：确认新模块为 T8461，包装完好无破损。
- 静电防护：佩戴防静电手环，从防静电袋中取出模块。
- 对准安装：将模块对准背板插槽，垂直推入，听到 “咔哒” 声表示卡扣锁定。
- 恢复接线：
- 按标签对应接回现场负载线缆。
- 确认电源极性（+24V / 0V）正确。
- 分组接线，避免不同电源组混接。
- 自检：检查所有接线牢固，无短路、无松动。
阶段四：上电测试（预计 20 分钟）
上电前检查
- 万用表测量背板 24 VDC 供电正常（20–32 VDC）。
- 确认无负载短路，各组电源独立。
上电步骤
- 单独上电：给 I/O 机架单独上电，观察面板 LED。
OK绿灯常亮：模块正常。FAULT红灯：模块故障。- 通道灯：对应通道输出状态。
- 系统诊断：通过 Trusted 软件读取模块状态，确认无线路故障（Line Fault）。
- 单点测试：强制单个通道输出，用万用表测量负载端电压正常。
- 联锁测试：触发安全联锁逻辑，验证所有通道动作正常、时序准确。
- 稳定运行：连续运行 30 分钟，监控温度、状态无异常。
最终确认
- 所有输出通道正常，无报错、无故障灯。
- 安全联锁功能正常，SOE 记录准确。
- 记录更换日期、人员、序列号至维护日志。
⚠️ 故障提示
- 通道无输出：检查接线、电源、通道配置、保险状态。
- Line Fault 报警：现场线路开路、短路或负载故障。
- FAULT 灯亮：模块故障，重新插拔或更换模块。
常见问题解答（FAQ）
Q1：T8461 是什么模块？用在什么系统？
A：T8461 是罗克韦尔 ICS Triplex Trusted TMR 安全系统的 40 通道数字量输出模块。它专门用于驱动安全联锁设备（如紧急切断阀、安全栅、声光报警器），是 SIL3 级安全仪表系统（SIS）的核心执行部件。
Q2：T8461 的 TMR 三模冗余有什么用？
A：三模冗余（TMR） 是指每个输出通道内部有三路完全相同的电路同时工作。
- 工作原理：系统对三路输出信号进行2-out-of-3 表决。
- 核心价值：任意一路电路故障，系统仍能正常输出，不会导致安全联锁失效，实现 “故障安全”。
Q3： 支持热插拔吗？更换必须断电吗？
A：不支持热插拔。
- 必须操作：更换 时，必须完全断开机架电源。
- 严禁：带电插拔会导致电流冲击，烧毁模块、背板或现场设备，甚至触发误联锁。
Q4： 和 T8451、T8460 有什么区别？
A：同属 Trusted 输出模块，核心区别在电压与通道：
- T8451：24 VDC，40 通道，基础型 DO。
- T8460：24/48 VDC，32 通道，紧凑型。
- ：24/48 VDC，40 通道，高性能型，带完整线路监控。选型建议：高安全、高密度、需线路诊断场景首选 。
Q5：质保多久？出现通道故障怎么办？
A：全新原装 提供 12 个月质保（自发货日）。通道故障排查：
- 软件诊断：查看是否报 Line Fault（线路故障）。
- 现场检查：检查负载是否短路、接线是否松动、线缆是否破损。
- 模块测试：断开现场线，单独测试模块输出，判断是否模块本身故障。
- 分组隔离：利用 5 组独立分组，隔离故障组，缩小排查范围。
Q6：更换模块会影响安全程序吗？
A：安全控制程序存储在控制器中，更换输出模块不会丢失程序。但需注意：
- 更换前必须备份系统配置。
- 更换后需下载配置，并重新测试所有安全联锁回路，确保功能正常。
