描述
产品深度介绍（Product Introduction）

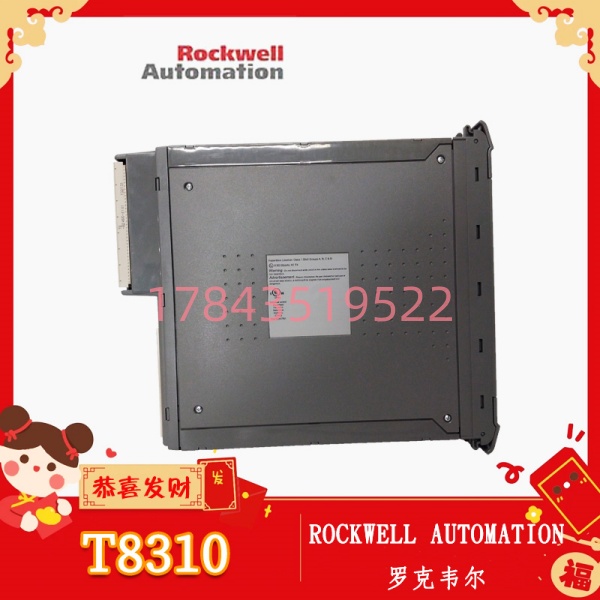

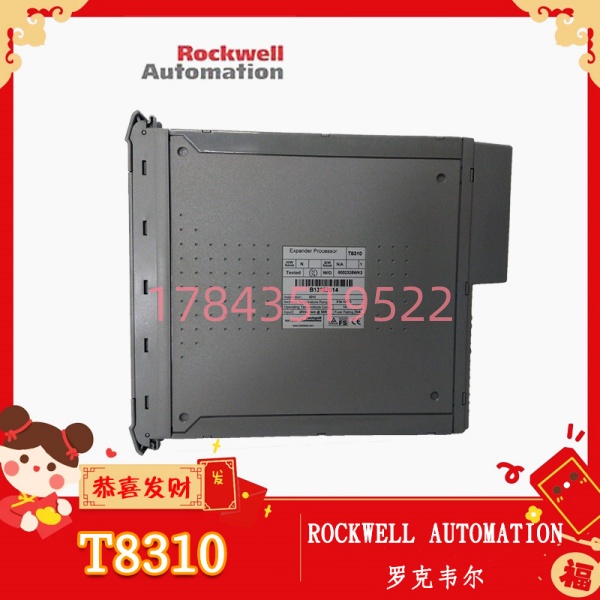

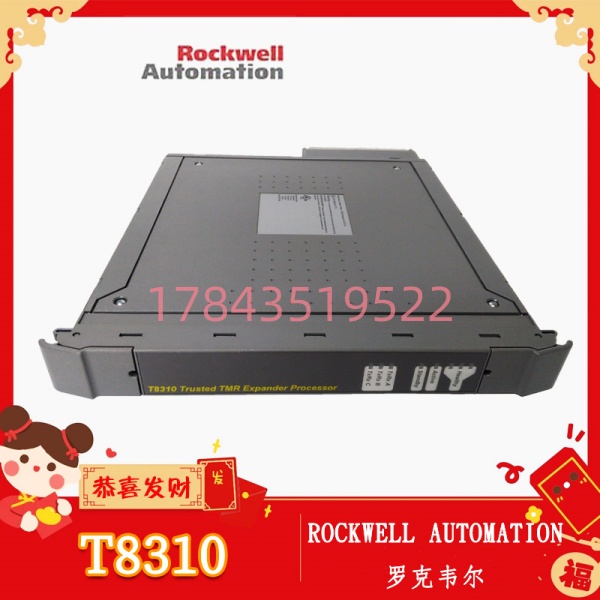

罗克韦尔 T8310 是 Trusted 系列的核心扩展处理器模块，专为高可用性与功能安全系统设计。它作为扩展总线（Expander Bus）与扩展机框背板的接口，负责在控制器机框与扩展机框之间传输控制指令与 I/O 数据，支撑整个系统的三重模块冗余（TMR）架构。
该模块采用硬件实现的容错（HIFT）设计，通过 3-2-0 容错模式确保单点故障时系统仍能连续运行，满足 IEC 61508 SIL 3 安全等级要求。支持热插拔功能，可在线更换而不中断系统运行，广泛应用于石油化工、电力、制药等对安全与可靠性要求极高的工业场景。
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 产品类型 | Trusted TMR 扩展处理器模块 |
| 冗余架构 | 三重模块冗余 (TMR)，3-2-0 容错操作 |
| 背板供电 | 20 V DC ~ 32 V DC |
| 功耗 | 45 W |
| 通信接口 | 双以太网、RS-232、RS-422/485 |
| 扩展距离 | 铜缆最大 30 m (TC-301)；光纤最大 10 km (配 T8314) |
| 工作温度 | 0 °C ~ +60 °C |
| 存储温度 | -25 °C ~ +70 °C |
| 相对湿度 | 10% ~ 95%，无冷凝 |
| 尺寸 (H×W×D) | 266 mm × 31 mm × 303 mm |
| 重量 | 1.33 kg |
| 防护等级 | IP20 (机框内安装) |
| 安全认证 | IEC 61508 SIL 3；CISPR 11 Class A；EMC 抗扰达标 |
安装与接线指南（Installation & Configuration Guide）
阶段一：准备工作（预计耗时：15 分钟）
⚠️ 安全第一
- 通知生产部门，规划系统停机窗口
- 确认系统处于安全状态，完全断电并等待 5 分钟放电
- 悬挂维修警示标识，执行挂牌上锁（LOTO）
工具准备
- 防静电手环、防静电垫
- 十字螺丝刀 (PH2 规格)
- 万用表 (测量 24V 电源)
- 屏蔽双绞线 / 光纤跳线 (按通信距离选型)
- 标签纸、记号笔、扎带
- 手机 (拍照记录原接线与模块位置)
核对与备份
- 确认新模块型号 T8310 与旧模块一致
- 备份系统配置、逻辑程序与扩展机框参数
- 记录扩展机框与控制器机框的连接关系
阶段二：拆卸旧模块（预计耗时：10 分钟）
- 断开通信与电源
- 依次拆除以太网、RS-232/422/485 通信线
- 断开背板供电连接器
- 每根线缆贴标签标注端子功能与编号
- 释放安装固定
- 松开模块两侧的安装卡扣或固定螺丝
- 平稳向外拉出模块，避免拉扯背板连接器
- 检查机框与背板
- 查看扩展机框背板连接器针脚是否变形、氧化
- 清理机框内灰尘与异物，确保安装面清洁
阶段三：安装新模块（预计耗时：15 分钟）
- 静电防护：佩戴防静电手环，拆封新模块
- 定位安装
- 将模块对准扩展机框插槽，垂直插入直到卡扣锁定
- 轻拉模块确认安装牢固，无松动
- 恢复接线
- 背板供电：接入 20–32 V DC 电源，正负极严禁反接
- 通信线：
- 以太网：接入双以太网接口，建议采用冗余网络配置
- RS-232/422/485：按功能连接至上位机或其他设备
- ⚠️ 所有信号线缆与强电线缆分开敷设，避免电磁干扰
- 配置导入
- 上电后通过 Trusted 系统配置工具，导入备份的系统配置
- 自动识别模块并完成故障检测与切换测试
阶段四：上电调试（预计耗时：20 分钟）
上电前检查
- 万用表测量：背板供电电压正常、无短路、接地良好
- 确认所有接线牢固、标签正确
上电与调试
- 上电：先给扩展机框背板供电，观察模块状态指示灯
- 绿灯常亮：正常运行
- 红灯闪烁：故障（参考故障代码排查）
- 黄灯闪烁：待配置或故障告警
- 通信测试
- 连接系统配置工具，确认模块与控制器机框通信正常
- 测试扩展 I/O 模块的通信链路，确保数据传输无丢包
- 功能验证
- 执行系统逻辑测试，验证扩展 I/O 点的输入 / 输出功能
- 模拟单点故障，测试模块的自动故障切换与冗余切换性能
- 带载试运行
- 恢复系统正常运行，连续观察 30 分钟
- 监测模块温度、通信状态与系统负载，确保无异常
常见问题解答 (FAQ)
Q1: T8310 支持热插拔吗？更换时需要断电吗？A: 支持热插拔。在系统正常运行状态下，可直接拔出故障模块并插入新模块，无需停机。⚠️ 更换前建议通过系统配置工具锁定该模块，避免数据冲突；热插拔仅适用于非电源故障的情况。
Q2: T8310 可以直接替换 T8311/T8312 等其他 Trusted 模块吗？A: 不可直接替换。
- T8310 是扩展处理器模块，负责扩展机框与控制器的通信；
- T8311/T8312 是控制器处理器模块，负责核心控制逻辑运算。二者功能与接口完全不同，替换需重新规划系统架构并重新配置。
Q3: 上电后模块红灯报警，无法通信怎么办？A: 常见排查步骤：
- 供电检查：用万用表测量背板 20–32 V DC 电压是否正常，确认无掉电、欠压
- 接线核对：检查通信线（以太网 / RS-232/422/485）是否接错、松动或短路
- 背板连接器：查看模块与背板的连接针脚是否氧化、变形，重新插拔模块
- 配置恢复：通过系统配置工具重新导入备份配置，或执行出厂重置后重新配置
- 硬件故障：以上排查无效，可能为模块内部损坏，需更换
Q4: 扩展 I/O 模块无法被系统识别，是什么原因？A: 核心原因与排查：
- 模块配置错误：在系统配置工具中未正确添加扩展机框与 T8310 模块
- 通信链路故障：检查扩展总线电缆（TC-301）是否损坏、过长或接触不良
- ：模块通信接口损坏，导致无法与扩展机框建立连接
- 扩展 I/O 模块故障：单独测试扩展 I/O 模块，确认其本身无故障
Q5: 质保多久？售后如何处理？A: 全新原装提供 12 个月质保（自发货日起）。质保范围：非人为硬件故障（如模块损坏、通信失效等）。售后流程：
- 提供故障现象、报警代码、运行工况
- 技术支持远程诊断
- 属质保范围：免费更换或维修⚠️ 不保范围：静电击穿、进水、摔落、过载、接线错误、自行拆机。
Q6: 该模块的通信距离可以扩展吗？A: 可以。
- 铜缆连接：最大距离为 30 m（使用 TC-301 专用电缆）；
- 光纤连接：通过搭配 T8314 光纤收发模块，可将通信距离扩展至 10 km。建议根据现场距离选择合适的连接方式，确保通信稳定。
A: 通过以下方式判断：
- 指示灯：正常运行时，模块的冗余状态指示灯应常亮或按特定规律闪烁（参考用户手册）
- 系统配置工具：在工具中查看模块的冗余状态，确认三个通道均正常工作
- 故障模拟：人为断开一个通道的供电或通信，观察系统是否自动切换至冗余通道，且无业务中断
