产品深度介绍
1756-IF16 是罗克韦尔 ControlLogix 平台的高密度模拟量输入模块，专为工业过程控制的高精度信号采集设计。可灵活配置为 16 路单端、8 路差分或 4 路高速差分输入，适配传感器、变送器、阀门定位器等各类模拟信号源。
模块自带 16 位高分辨率 ADC，电流信号精度可达≤0.15% 满量程（25℃），支持热插拔背板，配合可拆卸端子块（1756‑TBCH/TBS6H），现场布线与维护更便捷，广泛应用于化工、电力、水处理、冶金等需要稳定过程数据的场景。

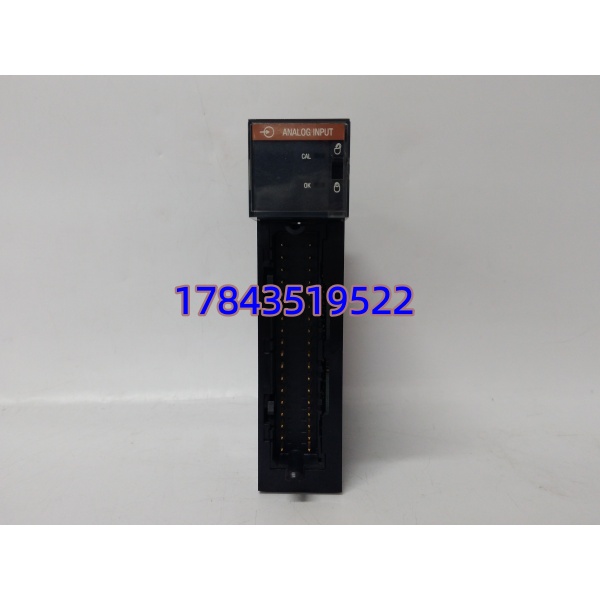

罗克韦尔 1756-IF16
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 原厂型号 | 1756-IF16 |
| 通道配置 | 16 单端 / 8 差分 / 4 高速差分 |
| 输入信号 | 电压：±10.25V、0‑10.25V、0‑5.125V；电流：4‑20mA |
| 分辨率 | 16 位（电流 / 0‑10V）；15 位 + 符号（±10V） |
| 精度（25℃） | ≤0.15% 满量程（电流） |
| 扫描时间 | 16 路单端：16.488ms；8 路差分：8.244ms |
| 背板电流 | 150mA@5V DC；65mA@24V DC |
| 功耗 | 最大 2.3W（电压）/3.9W（电流） |
| 工作温度 | 0℃ ~ +60℃ |
| 安装方式 | ControlLogix 机架插槽安装 |
| 配套端子 | 1756‑TBCH（弹簧）/1756‑TBS6H（螺钉） |

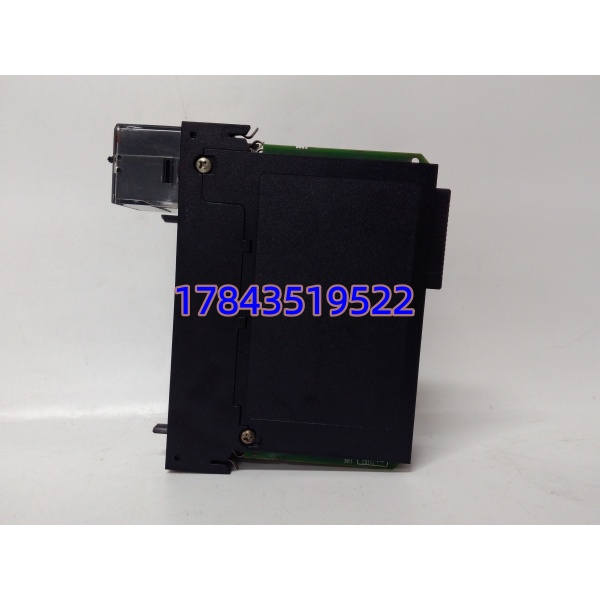

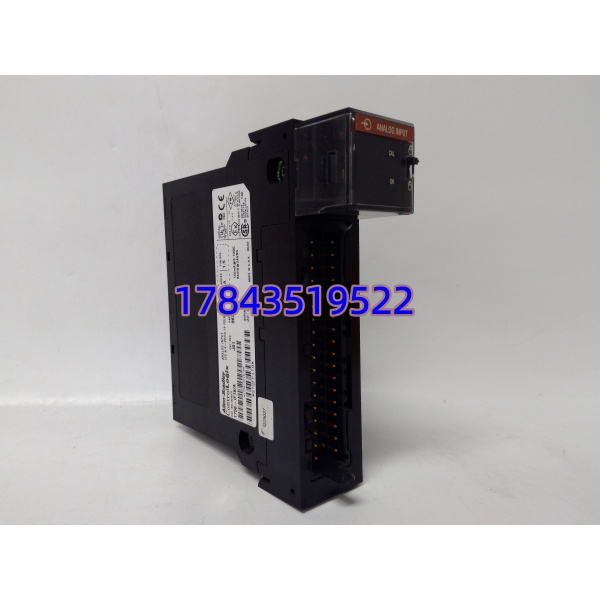

罗克韦尔 1756-IF16
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 通知运维停机，切断 PLC 机架总电源（含 24V 直流）
- 等待 5 分钟，释放背板电容残余电量
- 上锁挂牌，防止误送电
工具与资料：防静电手环、十字螺丝刀、Fluke 万用表、标签纸、手机（拍照存档）备份：导出 PLC 程序，拍摄旧模块接线、地址拨码、通道配置参数
阶段二：拆卸旧模块（15 分钟）
- 打开机架盖板，定位待更换的 1756-IF16
- 逐路标记端子线号，松开端子螺丝，拆除所有模拟信号线
- 按下模块上下释放卡扣，垂直平稳拔出旧模块（避免磕碰背板）
- 检查背板针脚无弯曲、无氧化，用干毛刷清理插槽灰尘
阶段三：安装新模块（15 分钟）
- 佩戴防静电手环，取出新模块 1756-IF16，核对型号无误
- 对准机架插槽，垂直轻推至卡扣 “咔哒” 锁定，确保贴合无倾斜
- 复刻旧模块配置：通道类型（电压 / 电流）、量程、滤波参数
- 按标签恢复接线：信号正 / 负、24V 辅助电源、屏蔽层单端接地
- 锁紧端子，轻拉线缆确认固定牢固
自检清单：
- 型号匹配（1756-IF16）
- 通道配置与原参数一致
- 接线无短路、屏蔽接地规范
- 模块固定到位，卡扣锁死
阶段四：上电测试（20 分钟）
上电前检查：测量机架 5V/24V 电源正常，模拟信号回路无短路
上电步骤：
- 先给机架上电，观察模块指示灯：PWR 常亮、RUN 闪烁为正常
- 连接 Studio 5000 软件，读取模块固件版本，与原系统兼容
- 下载备份程序，核对通道输入值：4‑20mA 对应 0‑27648 数字量
- 单点校准：接入标准信号（如 12mA），确认读数误差在 ±0.1% 内
- 连续运行 30 分钟，无报警、无异常温升，记录序列号与更换日期
常见问题解答（FAQ）
Q1：1756-IF16 和 1756-IF8 有什么区别？能直接替换吗？A：核心差异在通道密度：1756- 是 16 路，1756-IF8 是 8 路；分辨率与精度一致。不能直接替换，需修改程序通道地址与配置参数，机架插槽兼容。
Q2：模块支持 4‑20mA 两线制变送器吗？A：支持。需在端子侧接入 24V 辅助电源，模块内部提供回路供电，无需额外配电源，接线时注意正负极，避免反接损坏变送器。
Q3：更换后输入值跳变、波动大怎么处理？A：优先排查 3 点：
- 接线：差分信号需双绞屏蔽线，屏蔽层单端接地，避免两端接地形成环流
- 配置：软件内开启数字滤波（如 20ms），抑制高频干扰
- 硬件：远离变频器、电机等强干扰设备，信号线与动力线分槽布线
Q4：固件版本不匹配会导致通讯失败吗？A：会。1756- 固件分 V3.x/V4.x/V5.x，高版本固件（如 V5.2）在旧版 Studio 5000 中可能识别异常。替换前记录原固件版本，必要时刷写匹配固件，避免通讯超时或模块报错。
Q5：质保多久？支持现场技术指导吗？A：提供 12 个月质保（非人为损坏），覆盖出厂硬件缺陷。可远程协助配置、校准与故障排查；如需现场服务，可协调工程师支持（差旅另计）。
Q6：模拟量信号超出量程会损坏模块吗？A：模块内置过压 / 过流保护，短时超量程（如 ±15V、25mA）不会损坏，但会触发输入超限报警，长期超规格使用会加速内部电路老化，建议在程序内设置量程上限保护。
入库质检与出厂检测
- 入库验收：核对原厂序列号、合格证；外观无划痕、无腐蚀、无拆痕；防静电袋完好。
- 上机实测：ControlLogix 机架测试，通电自检、通讯握手、全通道信号模拟、24 小时温升测试，生成检测报告。
- 电气检测：500V 绝缘电阻测试、接地连续性测试，确保工业现场用电安全。
- 固件核验：读取固件版本并记录，配置参数备份存档。
- 成品包装：防静电袋密封，气泡膜 + 加厚纸箱，贴 QC 合格标签，附序列号与质保卡。
现场替换避坑提示
- 量程选错：电压 / 电流模式需在软件与端子接线同时匹配，错选会导致读数为 0 或溢出，更换前务必核对原通道量程设置。
- 差分与单端混用：强干扰环境优先用差分模式（8 通道），单端模式（16 通道）仅适用于短距离、低干扰场景，不可随意切换。
- 屏蔽层双端接地：模拟信号屏蔽层仅一端接机柜地，两端接地会形成地环流，导致信号漂移、数值跳变，这是现场最常见的隐性故障。
- 端子虚接：弹簧端子需插紧并拧紧，振动环境易松动，定期巡检端子紧固性，避免接触不良引发信号中断。
