描述
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 通道数 | 16 路差分 / 单端输入 (可配置) |
| 输入信号 | 0-20mA, 4-20mA, ±10V, 0-10V, 1-5V 等 |
| 分辨率 | 16 位 |
| 精度 | ±0.1% FSR (典型值) |
| 隔离电压 | 2500 V rms (通道 – 系统间)Rockwell Automation |
| 共模抑制比 | 100 dB @ 50/60 HzRockwell Automation |
| 采样速率 | 单工: 1.17 ms, 三冗余: 2.66 ms |
| 供电电压 | 18-32 V DC (背板供电) |
| 功耗 | 4.0 W |
| 工作温度 | 0°C ~ 60°CRockwell Automation |
| 防护认证 | IEC 61508 SIL 3, TÜV, UL/CSARockwell Automation |
| 支持协议 | HART 命令 #03 |
产品深度介绍

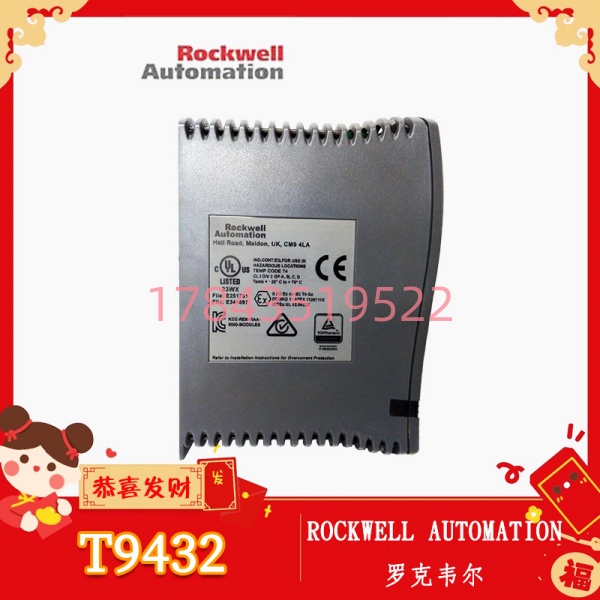

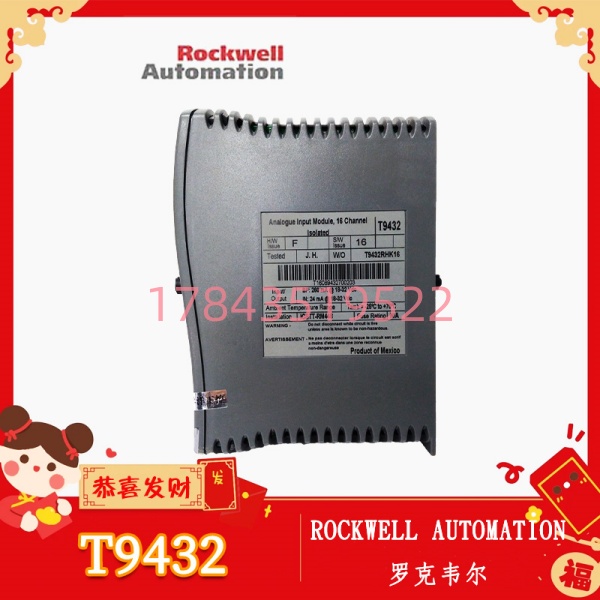

罗克韦尔 T9432 是 AADvance 安全控制系统的核心模拟量输入模块，专为高安全等级的过程监控应用设计。它负责将温度、压力、流量等现场变送器的模拟信号，高精度转换为数字信号，供控制器实时处理与决策。模块采用全通道电气隔离设计，配合强大的噪声抑制能力，确保在强电磁干扰的工业现场仍能稳定采集数据。
作为 SIL 3 级安全组件，T9432 内置全面的自诊断与故障包容机制，单点故障不影响系统整体运行。其支持 HART 协议，可直接读取智能变送器的诊断数据，实现设备状态在线监测。相比通用型模拟量模块，它在可靠性、故障容错与安全认证上具备显著优势，是关键工艺回路的首选采集方案。
应用场景与行业案例
在化工、炼油等连续生产行业，关键参数的失真或丢失会直接触发安全联锁，导致装置非计划停车。每一次停车都意味着巨大的经济损失和安全风险。我曾在某乙烯项目遇到过，因普通 I/O 模块漂移导致测量不准，引发压缩机误跳车，全厂损失超百万。这种场景下，只有像 T9432 这样的高可靠、高安全级模块才能守住数据底线。
典型应用场景：
- 石油化工 – 安全仪表系统 (SIS)用于反应器、精馏塔的温度、压力、液位联锁回路。信号必须 100% 可靠，任何偏差都可能引发爆炸或泄漏，T9432 的三重化表决架构能有效防止误动作。
- 电力行业 – 锅炉 / 汽轮机保护采集炉膛压力、壁温、振动等关键模拟量。电厂对停机零容忍，模块的高隔离与强抗干扰特性，可抵御电厂复杂的电磁环境。
- 冶金行业 – 高炉 / 转炉安全控制适配高温、高粉尘、强振动的恶劣工况。模块的宽温设计与全隔离输入，保障在极端环境下数据不失真。
- 长输管线 – 压缩机站监控远程、无人值守站场，对模块稳定性和低维护要求极高。T9432 的深度诊断功能，支持远程预判故障，减少现场巡检。
真实案例：某大型炼化厂的常减压装置 SIS 系统，原配的模拟量模块频繁出现信号漂移，导致安全联锁频繁误触发，生产极不稳定。原厂维保周期长，无法及时解决。
我们为其替换为罗克韦尔 T9432 模块。其 16 位高精度和强大的共模抑制能力，彻底解决了信号干扰问题。同时，HART 功能让运维人员在中控室就能读取变送器健康状态，提前预知传感器故障。
上线后，该回路未再发生一次误联锁。客户后续将全厂 200 + 回路逐步升级为 模块，系统可用性从 99.5% 提升至 99.99%。
