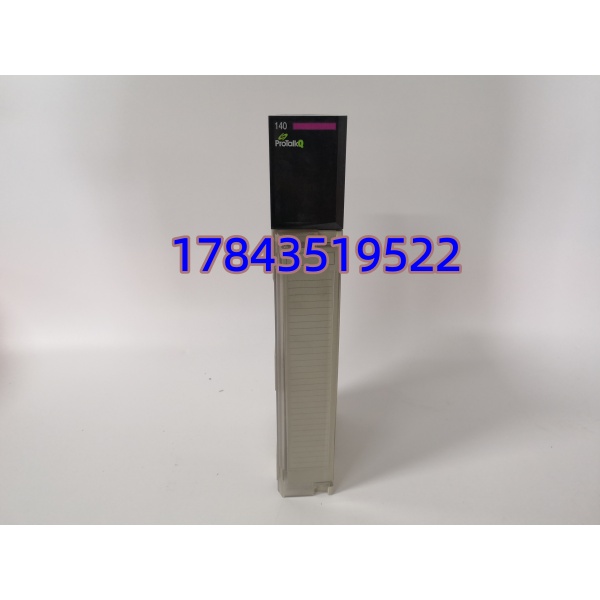

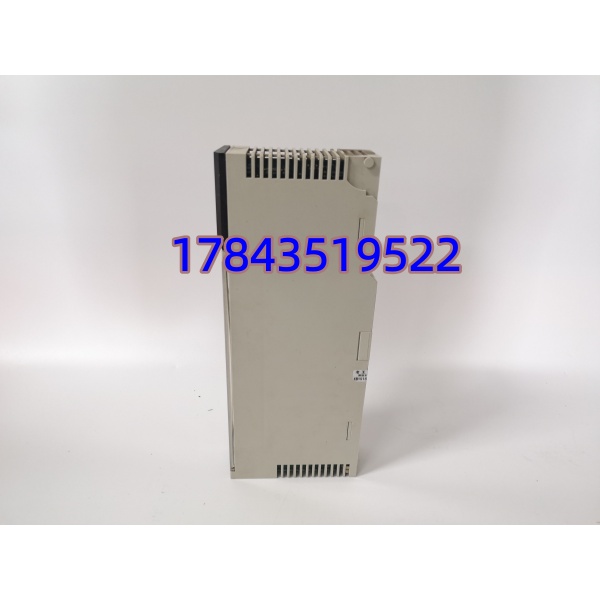

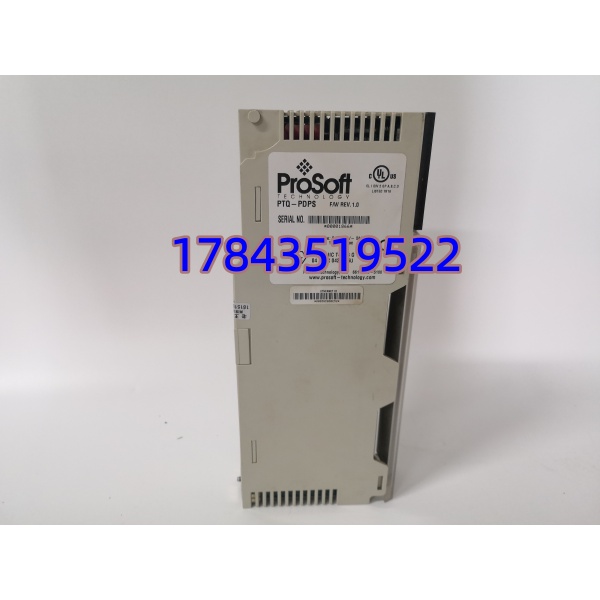

PTQ-PDPS ProSoft | 施耐德 Quantum PLC DP 从站协议转换卡 一年质保

描述

产品深度介绍

ProSoft PTQ-PDPS 是专为施耐德 Quantum 系列 PAC 开发的机架直插式 Profibus-DP 从站通讯卡，用于解决 Quantum PLC 接入西门子、ABB 等第三方 DP 主站系统的协议互通需求ProSoft Technology Inc。模块遵循 IEC61158 Profibus-DP V0 规范，单卡支持最大 244 字节输入、244 字节输出循环数据映射，板载独立 Flash 存储完整总线配置，断电参数不丢失。自带 DB9 DP 总线接口与 RS232 调试串口，搭配 ProSoft Configuration Builder 软件即可完成站地址、数据区映射、波特率配置，配套标准 GSD 文件可直接导入第三方 DP 主站组态软件。整机依托 Quantum 背板高速交换数据，适配化工、冶金、造纸多品牌总线混合自控场景；同型号直接替换后重新下载总线映射配置即可恢复跨品牌 PLC 通讯。

关键技术规格

技术避坑指南

1. DP 站地址总线内重复冲突

问题：新模块未修改默认站地址，与 DP 总线上其他仪表 / PLC 编号重合，整条总线扫描失败，所有跨设备数据全部中断。避坑：拆机前完整记录原模块 DP 站地址，新模块上电第一步先修改为唯一不重复编号。真实案例：某化工装置更换 PTQ-PDPS 未改地址，调试 5 小时总线始终离线，调整站地址后 10 分钟双向数据恢复读写。

2. DP 总线忘记加装 120Ω 终端电阻

问题：整条 DP 总线首尾无终端电阻，高速 12Mbps 传输下信号反射严重，数据随机丢包，生产参数频繁跳变。避坑：仅 DP 总线第一台、最后一台设备开启 / 加装 120Ω 终端电阻，中间节点全部关闭终端匹配。

3. 混用 PTQ-PDPMV1 主站模块替代从站

问题：分不清主从站硬件差异，使用 DP 主站 PTQ-PDPMV1 替换 PTQ-PDPS 从站，第三方 DP 主站无法识别设备，总线握手直接失败。避坑：认准完整型号 PTQ-PDPS，需要作为 DP 从站对接第三方主站场景不可替换为主站模块。

4. 未备份总线映射组态直接拆机

问题：停机检修仅截图面板指示灯，未导出完整 ProSoft 组态工程，旧模块拆下后全部数据映射、站地址参数丢失，需要重新逐条配置 244 字节交互区间，停机时长翻倍。避坑：更换操作第一步完整导出组态文件，电脑、U 盘双份备份留存。

5. 带电插拔击穿 DB9 总线通讯接口

问题：为压缩停机时间不断电拔插模块，背板总线浪涌击穿 DP 通讯芯片，全新 PTQ-PDPS 直接报废，原厂订货周期拉长装置停工窗口。避坑：更换全程执行断电、静置放电完整流程，遵守 Quantum PLC 总线检修安全规范。

牢记以上五点，大幅缩短装置停机调试时长，规避跨品牌总线通讯中断、生产数据失真等运行风险。
