产品深度介绍

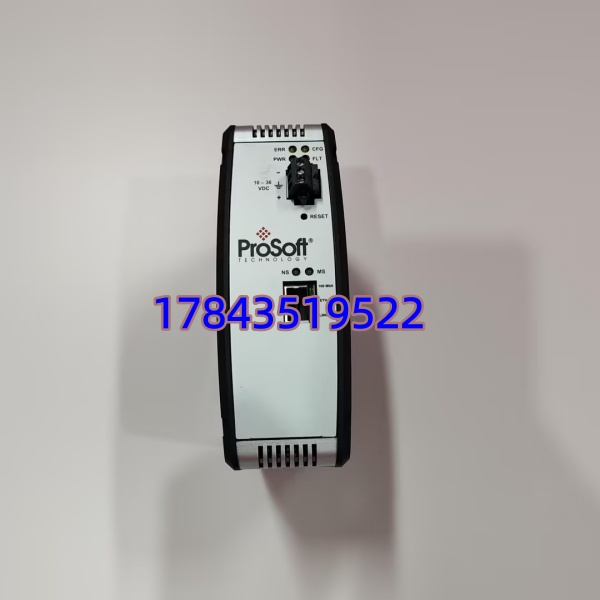

ProSoft PLX31-EIP-SIE 是一款EtherNet/IP 转西门子 S7 工业以太网的高性能独立网关，用于实现罗克韦尔（Rockwell）与西门子 PLC 之间的高速双向数据交换。双以太网口物理隔离，两端可分属不同网段，无需修改原有设备 IP 即可打通数据ProSoft Technology Inc。

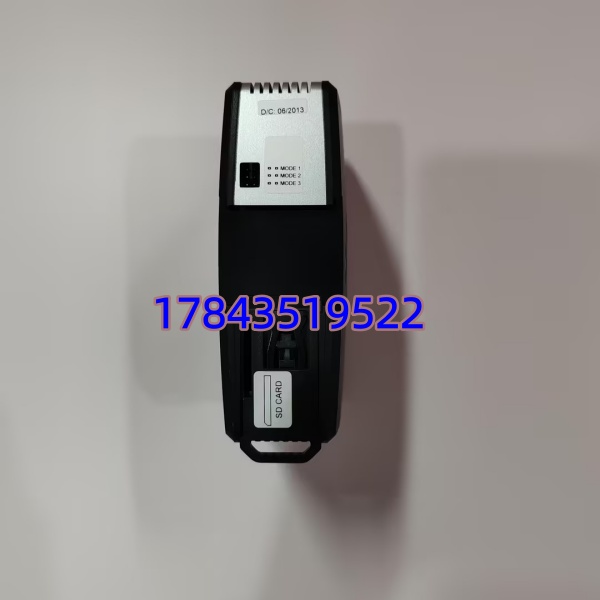

网关支持 S7-200/300/400/1200/1500 全系列，数据交换容量最高可达4000 个 16 位寄存器。内置 EDS 附加配置文件，可在罗克韦尔软件中自动识别，减少调试时间。带 SD 卡插槽，支持配置文件备份与恢复，便于批量部署与故障恢复。适用于汽车、能源、冶金、水处理等跨品牌控制系统集成场景。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | PLX31-EIP-SIE |
| 协议 | EtherNet/IP（CIP）↔ 西门子 S7（ISO 8073） |
| 网口 | 2×RJ45，10/100Mbps 自适应，双网隔离ProSoft Technology Inc |
| 兼容 PLC | 西门子 S7-200/300/400/1200/1500；罗克韦尔 ControlLogix/CompactLogix 等 |
| 连接能力 | EtherNet/IP：2×Class 1 I/O；5×Class 3 Server；S7：最多 20 个客户端 |
| 数据容量 | 最大 4000 个 16 位寄存器 |
| 配置 | 嵌入式 EDS；SD 卡备份 / 恢复；ProSoft Discovery 工具 |
| 电源 | 24VDC（10–36VDC 宽压），典型 300mA |
| 工作温度 | -25°C ~ +70°C |
| 安装 | 标准 DIN 导轨 |
| 尺寸 / 重量 | 约 130×90×40mm / 0.35kg |
技术避坑指南
1. 两端网段规划错误
- 问题：双网口在同一网段，IP 冲突或路由混乱
- 避坑：两端必须不同网段，网关不做路由，仅做协议转换
- 案例：现场同网段配置导致通讯时断时续，分网段后稳定
2. S7 连接资源耗尽
- 问题：多客户端同时连接，超出 20 个会话上限，新连接失败
- 避坑：统计客户端数量，合理分配连接，避免冗余连接
- 警示：连接满后无法新增西门子设备，影响系统扩展
3. 数据映射地址越界
- 问题：S7 地址写保护或 DB 块不存在，导致读写报错
- 避坑：核对西门子 PLC 程序，确认 DB 块、I/Q/M 区存在且可读写
- 数据：地址错误占调试问题 50%，排查耗时 1–2 小时
4. 忽略 RPI 周期设置
- 问题：RPI 设过大（如 100ms），控制响应慢；过小则网络拥堵
- 避坑：控制数据 5–20ms，监控数据 50–100ms，平衡实时性与带宽
- 案例：RPI 设 5ms 导致广播风暴，调至 20ms 后恢复正常
