描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 适配平台 | Rockwell ControlLogix（1756 背板） |
| 协议支持 | PROFIBUS DP-V0/DP-V1（IEC 61158），1 类 / 2 类 DPV1 服务 |
| 通信接口 | RS485 光隔离（DB-9F）；RS-232 配置口（RJ45 转 DB-9M） |
| 波特率 | 9.6k~12Mbps（自适应） |
| 最大从站数 | 125 个（可中继扩展） |
| 循环数据 | 输入 1536 字节 / 输出 1536 字节 |
| 背板电流 | 800mA@5VDC；3mA@24VDC |
| 工作温度 | 0℃~60℃；存储 – 40℃~85℃ |
| 认证 | CE、cULus、ATEX |
| 尺寸 / 重量 | 单插槽；约 1.2kg |
产品深度介绍

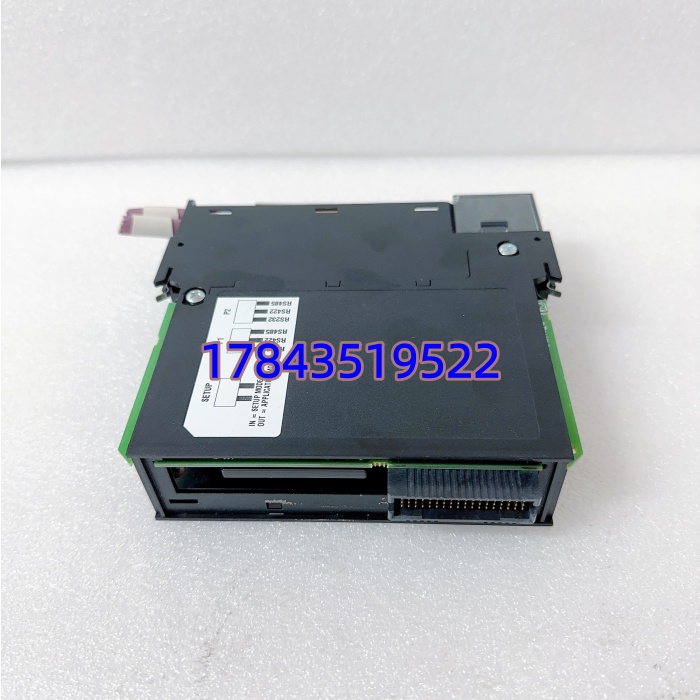

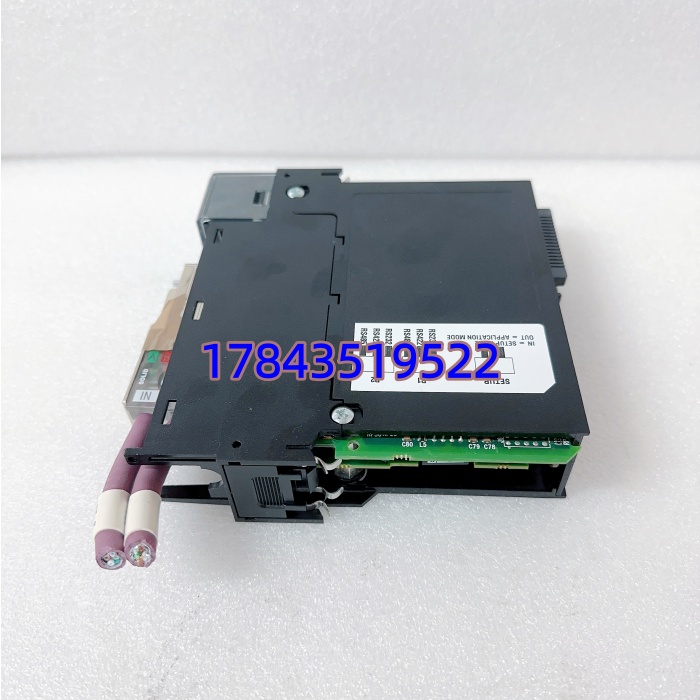

MVI56-PDPMV1 是 ProSoft 为 Rockwell ControlLogix 平台设计的高性能 PROFIBUS DP-V1 主站模块，单插槽安装，直接接入 1756 背板。它作为 DP 主站，管理网络上所有从站（变频器、I/O、仪表），支持循环 I/O 与非循环 DPV1 参数读写、诊断与报警，满足工厂级实时通信需求。
模块采用光隔离 RS485 接口，抗干扰强，支持 12Mbps 高速传输；配套 ProSoft Configuration Builder（PCB）软件，可导入 GSD 文件，快速配置从站参数。背板数据交互高效，可无缝集成 ControlLogix 程序，是异构设备互联的核心网关。
应用场景与行业案例
工程痛点描述
很多工厂同时存在 Rockwell PLC 与大量 PROFIBUS 设备（如西门子变频器、ET200 I/O），原生不兼容，需昂贵网关或定制开发，周期长、成本高、稳定性差。
典型应用场景
- 汽车制造：焊装 / 涂装线 PROFIBUS 变频器、机器人 I/O 接入 ControlLogix，实现运动控制与联锁。
- 冶金行业：轧机、风机的 DP-V1 从站（传动、仪表）接入罗克韦尔系统，满足高速闭环与诊断需求。
- 水处理：泵站、加药系统的 PROFIBUS 仪表与阀门接入 ControlLogix，实现远程监控与参数调整。
- 能源电力：电厂辅机（磨煤机、给水泵）DP 从站接入 ControlLogix DCS，保障稳定与故障追溯。
真实案例
某汽车整车厂升级产线，保留原有 ControlLogix 主站，新增大量西门子 G120 变频器（PROFIBUS DP-V1）。原方案用第三方网关，延迟高、偶发丢包。
改用 MVI56-PDPMV1 后，直接插背板，PCB 导入 GSD 快速配置，实现 12Mbps 高速通信，支持 DPV1 参数读写与故障诊断。上线后无丢包，响应稳定，且节省网关与布线成本，成为产线标准化配置。
核心卖点与差异化
- 原生背板集成：单插槽直插 1756 背板，无需额外网关，节省空间与成本。
- 全 DP-V1 功能：支持 1 类 / 2 类非循环服务，可读写参数、诊断、报警，适配智能设备。
- 高速大容量：12Mbps、125 从站、1536 字节 I/O，满足中大型网络。
- 强抗干扰：RS485 光隔离，适应工业强电磁环境。
- 稳定易维护：LED 状态指示，PCB 软件简化配置，故障可快速定位。
