产品深度介绍

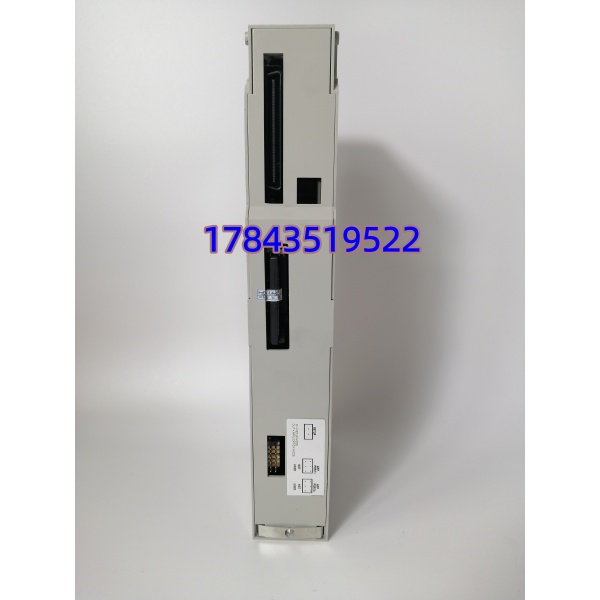

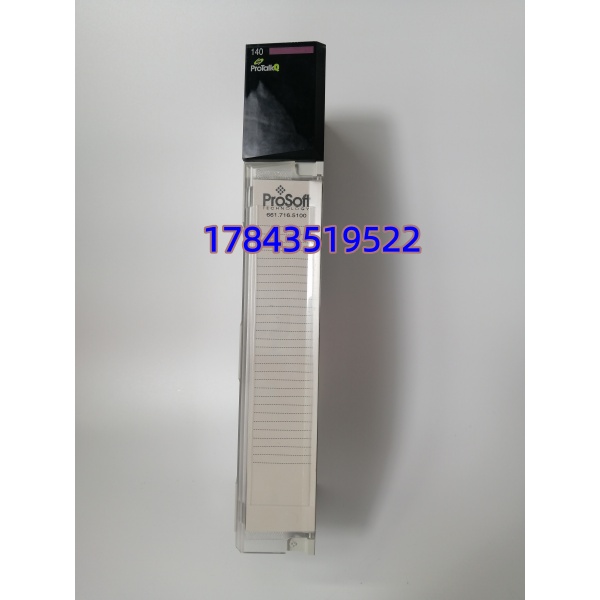

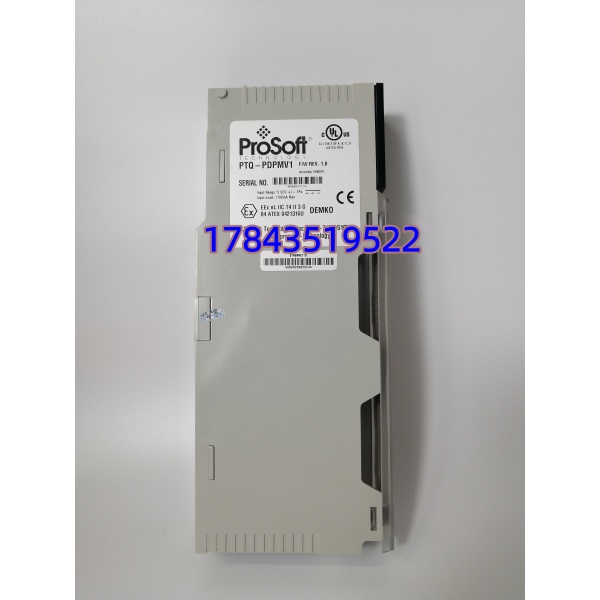

PROSOFT PTQ-PDPMV1 是专为施耐德 Quantum 系列 PLC 设计的 PROFIBUS DPV1 主站通信模块，获施耐德 CAPP 自动化伙伴认证，直接插入 Quantum 机架背板运行，解决 Unity 系统对接 DP 变频器、远程 I/O、仪表、驱动设备的总线互通需求。模块内置独立工业处理器，隔离型 RS485 DP 总线接口，兼容 DPV0/DPV1 全标准，支持 DPV1 非循环参数读写、设备扩展诊断、PROFIdrive 驱动参数读写；单模块可挂载最多 125 台 DP 从站，过程数据双向各 1536 字节，满足大型产线多点位通讯需求ProSoft Technology Inc。配套 ProSoft Configuration Builder 可视化组态软件，支持在线监控、从站故障诊断、固件在线升级；单机架最多可安装 6 块同型号模块，冗余热备架构最多支持 4 块，广泛应用于市政污水、油气输送、包装机械、冶金轧线等大量使用 DP 总线的工业场景。整机 PCB 喷涂三防涂层，抗电磁干扰，适配多粉尘、潮湿工业控制柜环境。
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 适配机架 | 施耐德 Quantum 16/32 槽标准 VME 背板机架 |
| 总线标准 | PROFIBUS DPV0/DPV1，符合 IEC61158 工业总线规范 |
| 最大从站数量 | 单网段 125 台 DP 从站，支持中继扩展网段 |
| 通讯波特率 | 9.6k~12Mbps 全标准速率，自动波特率识别 |
| 过程数据容量 | 输入 1536 字节 / 输出 1536 字节循环 I/O 数据 |
| 硬件接口 | 隔离 RS485 DP 总线 DB9 接口；DB9 RS232 调试配置口 |
| 背板交互 | 专用 Quantum 高速背板异步数据交换 |
| 冗余支持 | 兼容 Unity 系统热备规范，机架最多 4 块冗余模块 |
| 单机架最大数量 | 标准工况 6 块 PTQ-PDPMV1，冗余架构 4 块 |
| 供电来源 | Quantum 机架背板 5V 直流供电 |
| 整机功耗 | ≤10 W |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 湿度环境 | 5%–95% RH，无凝露 |
| 认证资质 | CE、UL、施耐德 CAPP 认证 |
| 配套软件 | ProSoft Configuration Builder、FDT DTM 组态工具 |
| 状态指示 | 模块运行、背板通讯、DP 总线、故障多路独立 LED 指示灯 |
技术避坑指南
1. 新旧固件版本不兼容，DP 从站识别不全问题：新版 PTQ-PDPMV1 固件总线时序与老款存在差异，上电后部分 DP 从站扫描丢失，I/O 点位离线避坑要点：
- 更换前通过 PCB 软件读取旧模块完整固件版本截图留存
- 采购时明确告知现场 Unity Pro 软件版本，优先匹配同代固件硬件
- 多模块冗余机架必须所有 PTQ-PDPMV1 固件版本完全一致，禁止新旧混装真实案例：某污水处理厂混用新旧固件通信卡，半数 DP 液位仪表离线，停机 4 小时统一刷新固件恢复通讯。
2. DP 总线终端电阻设置错误，总线持续震荡掉线问题：整条 DP 网段首尾未开启 120Ω 终端电阻，或中间节点误开电阻，总线信号反射，随机出现从站丢失避坑要点：
- 整条 DP 总线仅最首、最末两台设备开启 120Ω 终端电阻，中间全部关闭
- 更换模块前记录原有网段电阻设置，新装后严格复刻实操提醒：这是 DP 总线现场最高发通讯故障，调整电阻即可快速解决。
3. DP 线缆屏蔽层两端接地，干扰造成数值跳变问题：DP 双绞线屏蔽层控制柜、现场设备两端同时接地，形成接地环路，变频器干扰叠加，I/O 采集数值持续漂移避坑要点：
- DP 线缆屏蔽层仅在 PLC 控制柜单端接地，远端现场设备屏蔽层悬空不接地
- DP 总线线缆与动力电缆间距≥30cm，交叉走线采用垂直交叉方式
4. 机架冗余槽位随意摆放，热备切换失效问题：冗余两套 PTQ-PDPMV1 放置非配对槽位，Unity 热备系统无法识别备用通信卡，主模块故障后整条 DP 总线中断避坑要点：
- 冗余 DP 主站模块必须放置机架原厂指定相邻配对槽位，遵循 Unity 热备硬件排布规范
- 两套模块 DP 网段组态完全一致，不可单独删减从站配置
5. ESD 静电击穿 DP 总线隔离芯片问题：干燥秋冬未做防静电操作，手触碰电路板金手指、DB9 总线接口，DP 收发芯片永久损坏，整条总线无法通讯避坑要点：
- 拆封、插拔模块、拆装 DP 线缆全程佩戴防静电手环，放置防静电垫操作
- 控制柜机房湿度偏低时，提前加湿再开展通信卡更换作业真实案例：检修人员未做静电防护直接插拔模块，DP 总线隔离通道烧毁，整条产线 DP 驱动全部失联。
