产品深度介绍

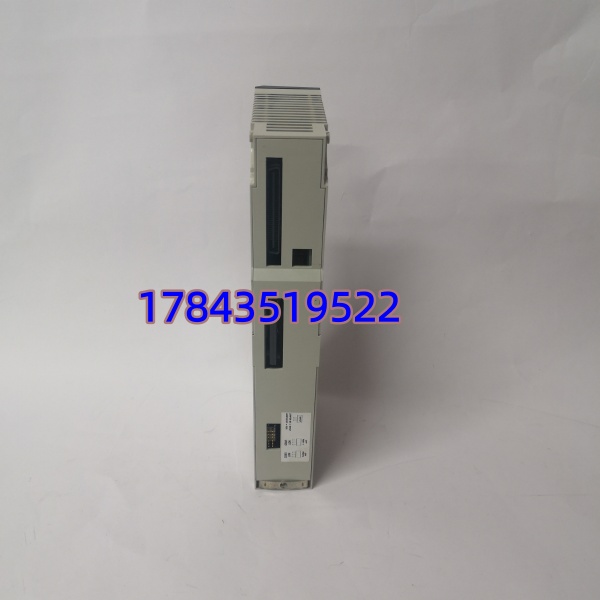

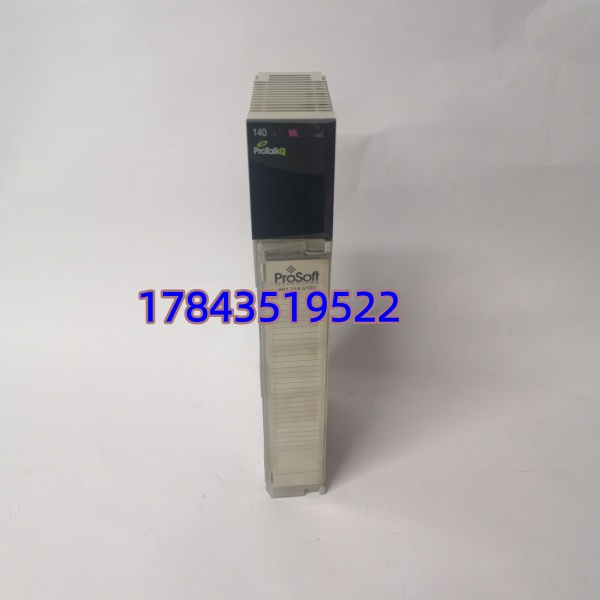

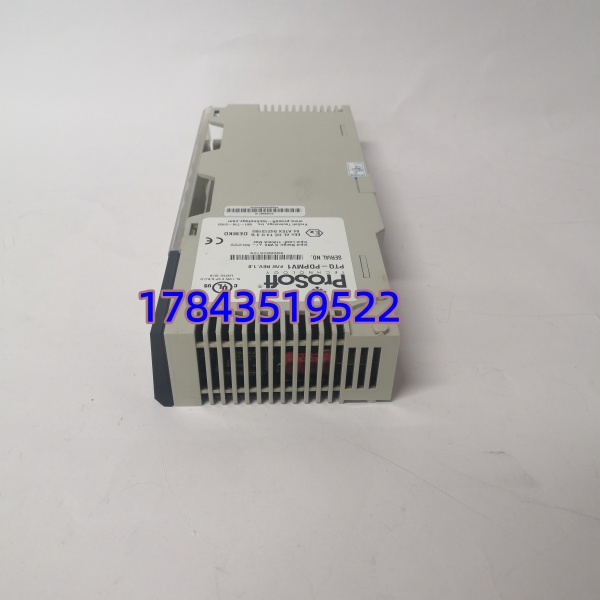

ProSoft PTQ-PDPMV1 是专为施耐德 Quantum PLC 设计的高性能 PROFIBUS DP V1 主站模块，用于在 Quantum 机架内直接扩展 PROFIBUS DP 接口，实现与西门子、ABB、施耐德等品牌 DP 从站的高速通讯。
采用西门子 ASPC2 + 英飞凌 C165 处理器，符合 IEC 61158 标准，支持 DPV0 循环 I/O 与 DPV1 非循环参数 / 诊断（Class 1/2），适配 PACTware、Field Care 等 FDT 工具，无缝集成 Quantum 热备系统（HSBY）。单机架最多 6 块模块（热备 4 块），背板供电、无需外接电源，适合电力、石化、冶金等流程工业。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | PTQ-PDPMV1 |
| 类型 | PROFIBUS DP V0/V1 主站（Master） |
| 兼容平台 | 施耐德 Quantum PLC（背板安装） |
| 通讯速率 | 9.6 kbps ~ 12 Mbps |
| 最大从站数 | 125 个 |
| 每站 I/O | 输入 244 字节 / 输出 244 字节 |
| DPV1 服务 | Class 1/2 非循环数据、诊断、报警 |
| 配置软件 | ProSoft Configuration Builder（PCB） |
| 诊断 | 网络状态、从站诊断、DPV1 报警 |
| 电源 | 背板 5V 供电，电流 1100mA max |
| 工作温度 | 0°C ~ 60°C |
| 认证 | CE、UL、cULus、ATEX（I 级 Div 2） |
| 尺寸 / 重量 | 标准 Quantum 槽位 / 约 0.5kg |
| 替代型号 | 直接替代 140 CRP 811 00 |
安装与接线要点
1. 安装（机架槽位）
- 断电状态插入 Quantum 机架任意空闲槽位，锁紧固定螺丝
- 单机架最多 6 块；热备（HSBY）最多 4 块（固件≥V1.25）
- 无需额外电源，由背板供电
2. PROFIBUS DP 接线
- 接口：DB9（针脚 3=B、4=A、5=GND）
- 终端电阻：首尾站拨至ON，中间站OFF
- 电缆：PROFIBUS 专用屏蔽双绞线，屏蔽层单端接地
3. 配置步骤（PCB 软件）
- 安装 PCB 并通过以太网连接模块
- 新建项目，选择 PTQ-PDPMV1，设置站地址、波特率
- 扫描 DP 从站，分配 I/O 地址，配置 DPV1 参数
- 下载配置到模块，在线监控通讯状态
常见问题解答
Q1：能否替代施耐德 140CRP81100？
A：可以直接替代，功能与性能兼容，且支持 DPV1 扩展诊断，更适合现代设备。
Q2：支持 Quantum 热备（HSBY）吗？
A：支持，固件 ≥V1.25 时单热备机架最多 4 块；旧固件仅支持 1 块。
Q3：和普通 DP 主站模块区别？
A：原生支持 DPV1，可读写非循环参数、设备诊断与报警，适配智能仪表 / 变频器；普通模块仅支持循环 I/O（DPV0）。
Q4：通讯不稳定、红灯闪烁？
排查：
- 终端电阻设置正确（首尾 ON）
- 接线 A/B 线无反接、屏蔽层接地良好
- 波特率与从站一致、从站地址无重复
- 固件升级至最新版、重新下载配置
