描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 兼容平台 | Allen-Bradley ControlLogix (1756机架) |
| 背板电流 | 800 mA @ 5.1 VDC / 3 mA @ 24 VDC |
| PROFIBUS接口 | 2个隔离RS-485端口 (DB-9F)，支持冗余 |
| 最大从站数 | 124个 (标准)/125个 (中继器扩展) |
| 波特率 | 9.6 kbps 至 12 Mbps，自动协商 |
| 循环数据量 | 最大 1536 字节输入/输出 |
| 非循环服务 | DPV1 Class 1/2，支持参数配置与报警 |
| 工作温度 | 0°C 至 60°C |
| 存储温度 | -40°C 至 85°C |
| 相对湿度 | 5% – 95% (无冷凝) |
| 冲击 | 30g 运行 / 50g 非运行 |
| 振动 | 5g @ 10-150 Hz |
| 尺寸 | 约 130 x 32 x 190 mm |
| 认证 | PI认证、UL 62368-1、CE、RoHS |
| 配置软件 | ProSoft Configuration Builder (PCB) |
产品深度介绍

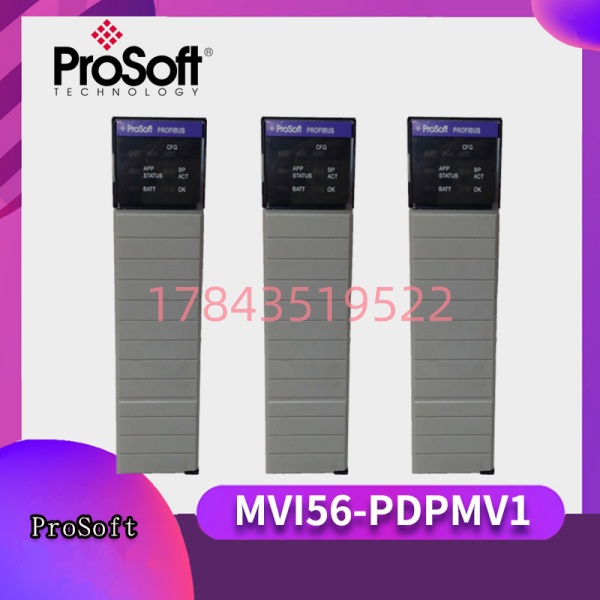

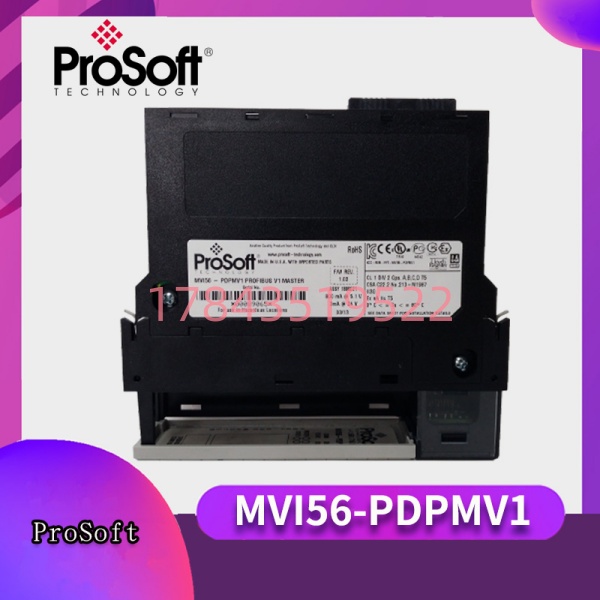

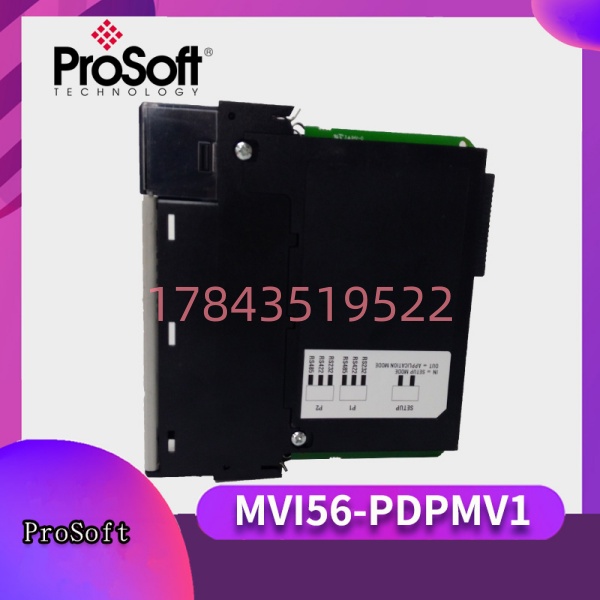

PROSOFT MVI56-PDPMV1 是 ProSoft Technology 专为 Rockwell Automation ControlLogix 平台设计的 PROFIBUS DP-V1 主站通信模块。简单说，它的工作就是在 ControlLogix 背板和 PROFIBUS 现场总线之间当“翻译”。
国内很多工厂的实际情况是：PLC 用罗克韦尔 ControlLogix，但现场设备（变频器、仪表、阀岛）用的是西门子或其他支持 PROFIBUS 协议的设备。两边协议对不上，怎么办？换设备太贵，加网关有延迟。MVI56-PDPMV1 就是解决这个问题的——它直接插进 ControlLogix 机架，占用一个槽位，通过背板与 CPU 交换数据，同时作为 PROFIBUS 主站轮询下面的从站设备。
这个模块支持 PROFIBUS DP-V0 和 DP-V1 两种规范。DP-V0 负责周期性数据交换（比如实时读取变频器的电流、速度），DP-V1 负责非周期性数据交换（比如读写设备参数、处理报警）。符合 IEC 61158 标准，有 PI 认证，和第三方设备的兼容性有保障。
两个重要提醒：
第一，这个型号已经停产。原厂官网明确标注 “Discontinued: No new product for sale”，推荐替代型号是 ILX56-PBM。如果你是新项目，直接上替代型号；如果是老产线维修，市面上还有库存，但建议一次多备几块。
第二，这个模块不是网关，它是一块直接插在 ControlLogix 背板上的模块。好处是延迟低（官方数据 <20ms），坏处是占一个槽位。如果用外置网关（比如 ProSoft 的 standalone 网关），不占槽位但延迟会到 100ms 以上。选哪种看你现场对实时性的要求。
应用场景与行业案例
一、工程痛点：罗克韦尔 PLC 配西门子设备，协议对不上
2018 年湛江钢铁烧结工程就碰到这个问题。控制系统核心用的是罗克韦尔 AB L7 系列 PLC，但现场的主排风机、成品取样、闸门等设备都是 PROFIBUS 协议的。最后选的就是 ProSoft MVI56-PDPMV1 来做协议转换，实现了 PLC 与现场设备的数据互通。
这种事在国内混合品牌的产线上太常见了。说白了，谁也不想为了协议统一把几百万的设备全换掉。第三方通信模块就是用来填这个坑的。
二、典型应用场景
- 钢铁冶金 – 烧结生产线
主排风机、成品取样系统、闸门控制等机电一体品，大量使用 PROFIBUS 通信。通过 MVI56-PDPMV1 接入罗克韦尔 PLC 系统。 - 汽车制造 – 涂装车间
涂装机器人的变频器（如西门子 G120）走 PROFIBUS，由 ControlLogix 统一调度。要求循环时间在 1ms 级别，背板直插方案的延迟优势在这里体现得很明显。 - 石油化工 – 批量控制
化工厂的反应釜搅拌器变频器（如 ABB ACS880），通过 PROFIBUS 主站轮询，同时用 V Slave 模式把数据共享给上层 PROFIBUS SCADA 系统。一个模块当两个用。 - 发电 – 开关柜监控
电厂有几十台 PROFIBUS 协议的开关柜控制器，要求通信冗余。MVI56-PDPMV1 的双端口设计支持热备切换，总线电缆断了能在 3ms 内切到备用端口。 - 半导体 – 晶圆温度监测
晶圆加工过程中需要实时读取 PROFIBUS 温度传感器的数据，延迟要求极高。背板直插方案能把延迟压到 20ms 以内，比外置网关快 5 倍。
三、双模式功能说明
这个模块有一个很实用的设计：同时支持 Master 模式 和 V Slave 模式。
- Master 模式：模块作为 PROFIBUS 主站，轮询下面的从站设备（变频器、I/O、仪表等），把数据传给 ControlLogix。
- V Slave 模式：模块作为虚拟从站，把 ControlLogix 的数据共享给 PROFIBUS 网络上的其他主站（比如 SCADA 系统）。
一个项目如果既有 PROFIBUS 设备要控制，又要向上位系统开放数据，一个模块就能搞定，不用买两块。
四、停产后的选型建议
如果你现在要采购 MVI56-PDPMV1，下面几点必须搞清楚：
1. 确认停产状态 ❗
原厂已停产，推荐替代型号 ILX56-PBM。市面上能买到的基本都是库存，价格可能比停产前高。
2. 新项目选型
- 直接选 ILX56-PBM，不要在新项目里用停产型号
- 如果对延迟要求没那么高（100ms 能接受），也可以考虑 ProSoft 的 standalone 网关，不占机架槽位
3. 老产线维修
- 确认库存数量，最好一次买够 2-3 块做冷备
- 要求供应商提供上机测试报告，确保功能正常
- 注意模块出厂时间，存放超过 5 年的建议先测试再上机
4. 关于电池 ❗
MVI56 系列模块内部有一颗可充电的钒锂电池，用于备份实时时钟和 CMOS 设置。模块需要连续通电约 20 小时才能充满电，满电后可在断电情况下维持约 21 天。长期存放未通电的模块，上机前最好先装在机架上通电一天，让电池充满。
5. 系统要求
- RSLogix 5000 版本 2.51 或更高
- RSLinx 通信软件
- ControlLogix 机架需提供 800mA @ 5V 的背板电流
五、常见问题与排查
| 现象 | 可能原因 | 处理方式 |
|---|---|---|
| 模块不识别 | 背板接触不良/固件不兼容 | 重新拔插，检查槽位，升级固件 |
| PROFIBUS 通信失败 | 终端电阻设置错误/地址冲突 | 检查总线两端 220Ω 终端电阻，核对从站地址 |
| 数据刷新慢 | 总线波特率太低/从站数量过多 | 提高波特率，优化轮询配置 |
| 断电后配置丢失 | 内部电池亏电 | 通电 24 小时充电，或更换模块 |
| 与西门子设备不通信 | GSD 文件未正确导入 | 在 ProSoft Configuration Builder 中导入对应设备的 GSD 文件 |
一句话总结： 是 ControlLogix 连接 PROFIBUS 设备的成熟方案，支持双模式、双端口冗余。已停产，新项目用 ILX56-PBM 替代，老产线维修备好库存。注意内部电池需要充电维护，上机前先通电一天。
