描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | PTQ-PDPMV1 |
| 制造商 | ProSoft Technology（施耐德授权） |
| 适配 PLC | 施耐德 Quantum 140 系列（Unity Pro/Concept） |
| 协议 | PROFIBUS DP V0/V1 Master（IEC 61158） |
| 通讯速率 | 9.6kbps～12Mbps（自适应） |
| 最大从站数 | 125 个DP 从站 |
| 每从站 I/O | 输入 244 字节 / 输出 244 字节 |
| 接口 | PROFIBUS-DP（DB9）、以太网（RJ45）、串口（RS-232） |
| 供电 | 背板供电（无需外接电源） |
| 工作温度 | 0°C～60°C（工业级） |
| 尺寸 / 重量 | 160×120×30mm / 约 0.5kg |
| 配置软件 | ProSoft Configuration Builder（PCB） |
| 认证 | CE、UL、cUL |
| 冗余 | 支持热备（HSBY，Unity Pro 环境） |
产品深度介绍

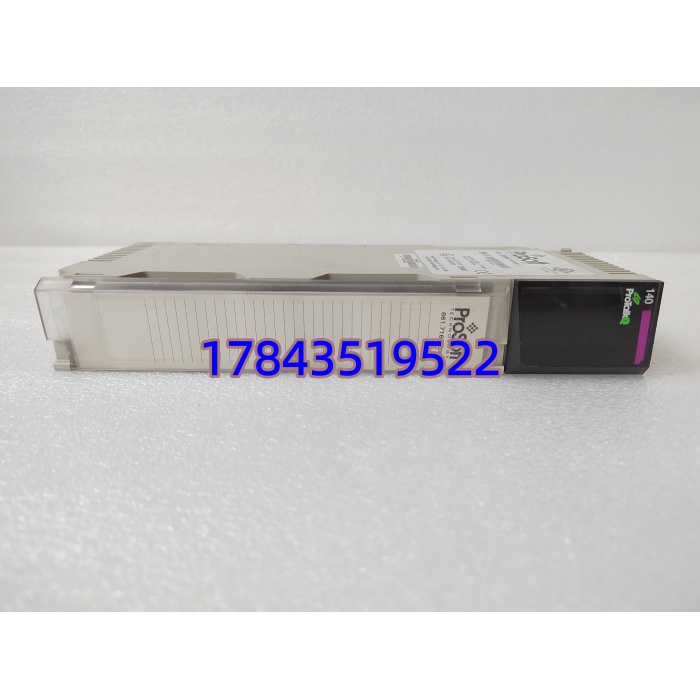

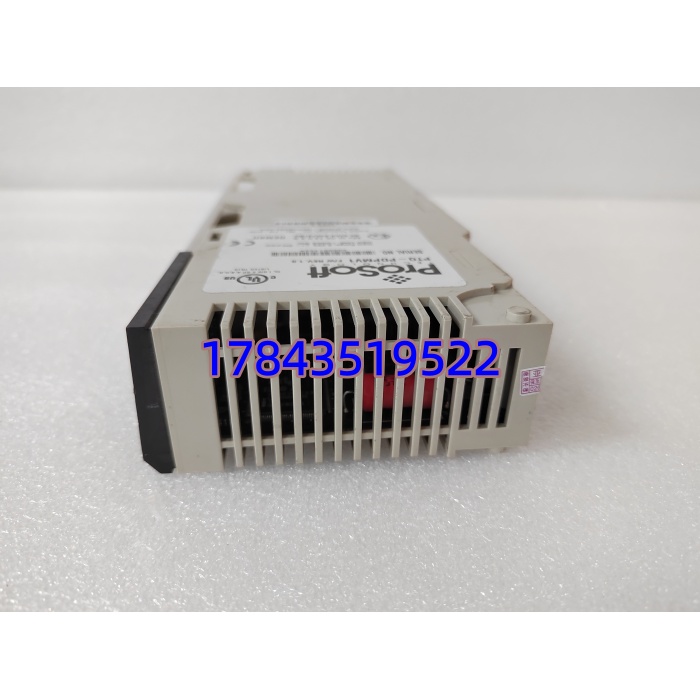

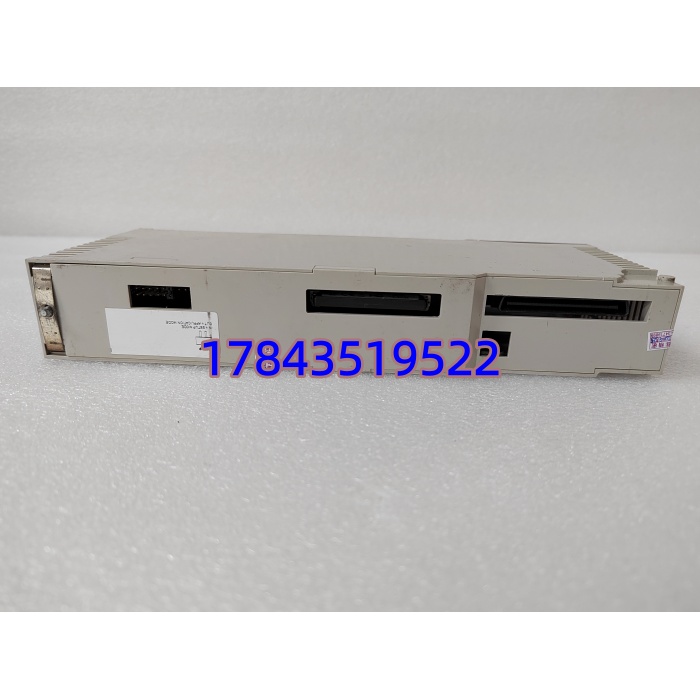

ProSoft PTQ-PDPMV1 是施耐德 Quantum PLC 专用的高性能 PROFIBUS DP 主站模块，作为协处理器独立处理 DP 通讯，不占用 PLC CPU 资源。模块集成 32 位处理器，支持DP V0 循环 I/O与DP V1 非循环参数（Class 1/2），可连接变频器、远程 I/O、仪表等 DP 从站；通过背板高速总线与 Quantum CPU 异步交换数据，响应快、确定性强。自带以太网 + 串口双配置口，支持网页诊断与 PCB 软件图形化配置；4 位 LED 数码管显示状态，故障自诊断丰富，大幅降低维护难度。
质量检测流程
- 入库验收核对 ProSoft 原厂序列号、合格证；检查外壳无破损、DB9/RJ45 接口无氧化、标签清晰；确认无维修痕迹、配件齐全（光盘、说明书）。
- 功能测试
- 插入 Quantum 背板，Unity Pro 识别模块；
- PCB 配置 125 从站、12Mbps，模拟 I/O 读写；
- 测试 DP V1 非循环参数读写、热备切换；
- 24 小时通电老化，监测温度与稳定性，提供测试报告。
- 电气安全绝缘电阻 > 20MΩ；背板与通讯接口隔离合格；接地连续性测试通过。
- 参数备份备份配置文件、网络参数、从站列表，确保替换后快速恢复。
- 包装出库防静电袋密封，气泡膜 + 硬纸箱加固，贴 QC 合格标签。
技术避坑指南
- Quantum 固件 / 软件不兼容问题：老版 Unity Pro（<2.2）或 Concept（<2.6）无法识别模块。避坑：升级 Unity Pro 至v2.2+或 Concept 至v2.6+；确认 Quantum CPU 固件版本兼容。
- DP 网络拓扑 / 终端电阻错误问题：总线分叉、终端电阻未开 / 两端都开，导致通讯闪断、丢包。避坑：总线首尾终端电阻ON，中间节点OFF；总线长度≤100m（12Mbps），避免星型拓扑。
- IP 地址冲突 / 配置口误用问题：默认 IP 192.168.0.100 冲突，或用串口配置导致连接失败。避坑：首次配置用串口（空调制解调器）；修改 IP 后下载；热备时主 IP+1 为备机 IP。
- 从站地址重复 / 参数不匹配问题：从站地址重复、I/O 长度设置错误，导致报错。避坑：从站地址 1～125 唯一；严格匹配从站 I/O 长度；DP V1 参数区大小一致。
- 背板槽位限制问题：模块插在远程机架或超过 6 块 / 机架，无法通讯。避坑：必须插在本地机架（与 CPU 同机架）；单机架最多 6 块 PTQ-PDPMV1。
