产品深度介绍

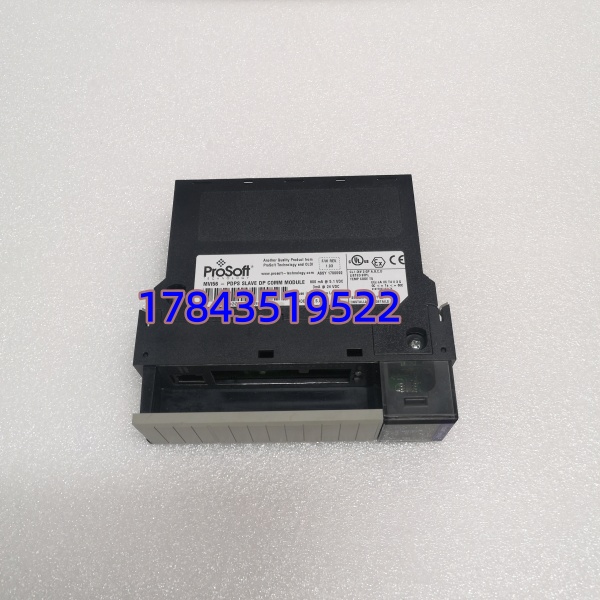

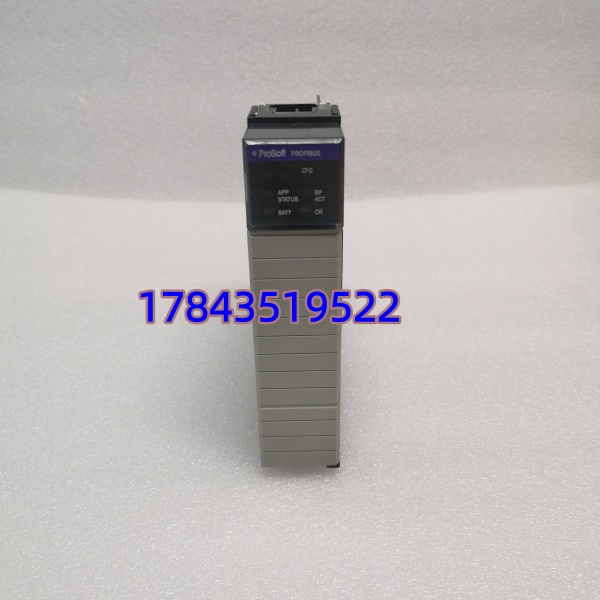

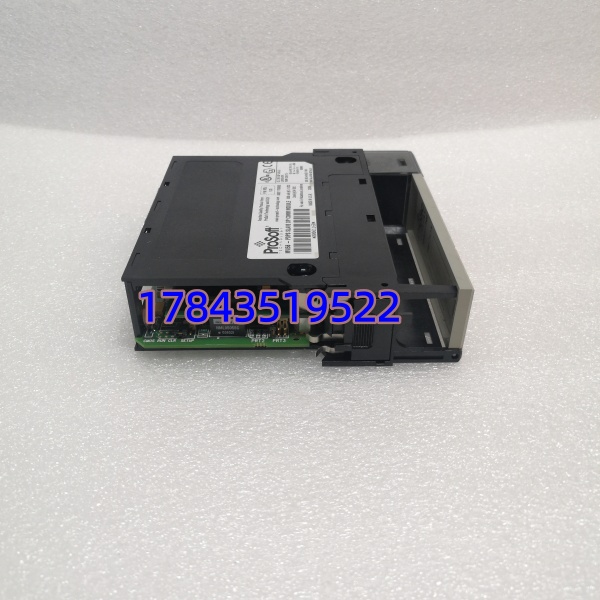

PROSOFT MVI56-PDPS 是专为 Rockwell ControlLogix（1756）平台设计的 PROFIBUS DP 从站通信模块，用于将 ControlLogix 系统接入 PROFIBUS DP 网络，充当从站与西门子 S7-300/400 等主站进行高速数据交换。
模块占用单个 1756 插槽，由背板供电，集成隔离型 RS-485（DB9）DP 接口与 RS-232 配置口。支持 PROFIBUS DP-V0，波特率 9.6kbps–12Mbps，输入 / 输出数据各 244 字节，适合 PLC 间互联、DCS 对接及工厂多品牌设备集成场景。
关键技术规格
| 参数项 | 技术详情 |
|---|---|
| 型号 | MVI56-PDPS |
| 适配平台 | Rockwell ControlLogix 1756 背板（单槽） |
| 通信协议 | PROFIBUS DP-V0 从站 |
| 波特率 | 9.6 kbps – 12 Mbps（自动 / 手动） |
| 节点地址 | 0 – 125 |
| 数据容量 | 输入 244 字节 / 输出 244 字节（总计≤400 字节）ProSoft Technology Inc |
| 接口 | DP：DB9 母头（隔离 RS-485）；配置：RS-232（RJ45） |
| 电源 | 5VDC（背板）≈800mA；24VDC≈3mA |
| 工作温度 | 0°C – +60°C（工业级） |
| 认证 | CE、UL、CSA、Class I Div 2 |
| 尺寸 / 重量 | 标准 1756 尺寸；约 0.18kg |
质量检测流程
- 入库验收检测核验原厂标签、序列号及装箱单，确认来源正规。检查面板、背板连接器无变形、无氧化、无维修痕迹，配件（配置线、说明书）齐全。
- 上机功能测试搭建 1756 机架与 ProSoft 配置环境，模块背板供电正常。设置 DP 地址与波特率，与 S7-300 主站建立通讯，连续 24 小时循环读写测试，数据无误、无丢包，生成测试报告并可提供录屏。
- 电气参数测试用 Fluke 万用表测背板电流正常；500V 摇表测绝缘电阻 > 10MΩ；DB9 接口隔离完好，无短路、漏电。
- 固件与配置验证读取固件版本（常见 V2.x/V3.x）并记录；通过配置软件导出参数文件，保存默认映射与通讯参数，避免现场配置出错。
- 最终质检与包装质检确认无误后，装入防静电袋密封，外层气泡膜 + 纸箱加固，贴 QC 合格标签，保障运输安全。
技术避坑指南
- 主从角色搞反MVI56-PDPS 只能做 DP 从站，不能做主站；主站需用 MVI56-PDPM。曾有项目误购，导致网络无法建立，延误投产。
- 固件版本不兼容固件分 V2/V3 系列，与配置软件、主站程序存在兼容性差异。替换前务必读取原模块固件版本，采购同版本或可兼容版本，避免通讯握手失败。
- DB9 接线与终端电阻错误DP 接口为 RS-485，标准接线：3 (+)、8 (-)、5 (GND)；总线两端需接 120Ω 终端电阻，中间节点不可重复开启，否则信号反射导致通讯不稳定。
- 数据映射超限输入 / 输出各 244 字节、总数据≤400 字节，超出会报错。规划数据区时严格按限制分配，避免分段错误或数据截断ProSoft Technology Inc。
- 配置软件环境老旧需用 ProSoft Configuration Builder（旧版 Windows），新系统常缺驱动或兼容补丁。提前准备 XP/Win7 虚拟机或专用配置机，避免现场无法配置。
