产品深度介绍

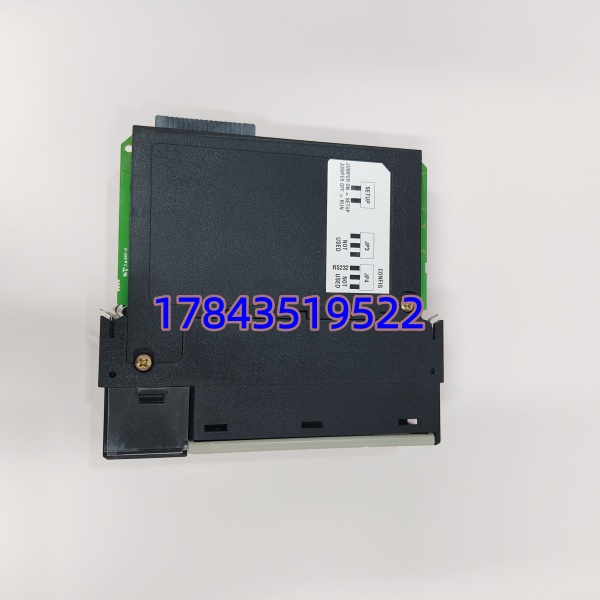

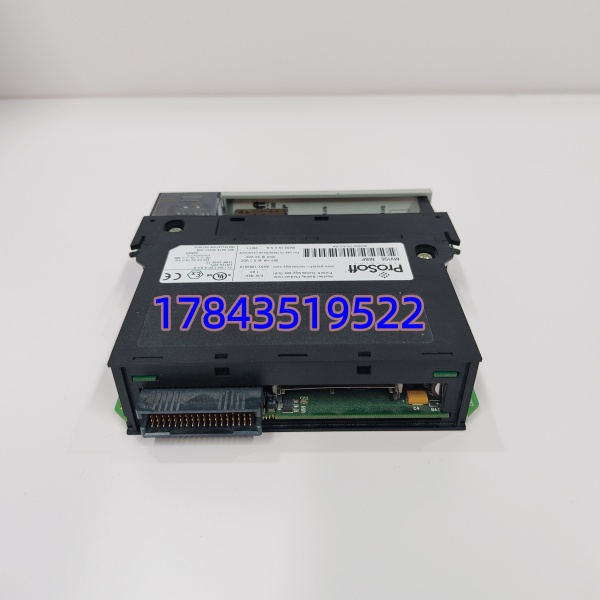

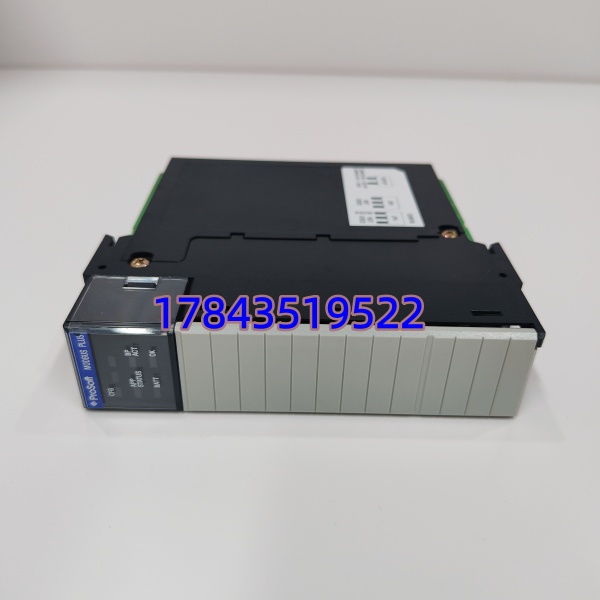

ProSoft MVI56-MBP 是专为 Rockwell Automation ControlLogix（1756 系列）PLC 设计的Modbus Plus 双端口通讯模块，单槽位安装，直接适配 ControlLogix 背板。
模块集成双独立可配置串口（RS-232/422/485），支持 Modbus Plus 主 / 从站通讯，速率达 1.5Mbps；同时兼容 Modbus RTU/TCP、PROFIBUS DP 协议，实现多设备网络互联。板载 512KB SRAM，配备电池备份，确保数据断电不丢失。工业级加固设计，工作温度 0°C~60°C，抗 30g 冲击、5g 振动，适配严苛工况。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | MVI56-MBP |
| 适配机架 | Allen-Bradley 1756 ControlLogix 系列（单槽位） |
| 通讯协议 | Modbus Plus（主 / 从站）；兼容 Modbus RTU/TCP、PROFIBUS DP |
| 传输速率 | Modbus Plus：1.5Mbps；RTU：19.2kbps；TCP：10Mbps；DP：12Mbps |
| 物理接口 | 2× 可配置串口（RS-232/422/485）；1×RJ45 以太网口；1×RS-232 调试口 |
| 背板负载 | 800mA @5.1VDC；3mA @24VDC |
| 内存 | 512KB SRAM（电池备份） |
| 工作温度 | 0°C ~ 60°C |
| 抗环境 | 30g 冲击（工作）、50g 冲击（非工作）；5g 振动（10~150Hz） |
| 尺寸 / 重量 | 100×175×30mm；约 0.78kg |
常见问题解答
Q1：MVI56-MBP 的核心用途是什么？
A：它是ControlLogix PLC 与 Modbus Plus 网络的 “翻译官”。专门解决罗克韦尔 PLC 与第三方 Modbus 设备（如仪表、变频器、RTU）的通讯问题，支持主站（控制 31 个从站）或从站模式，广泛应用于电力、水处理、制造业等多设备集成场景。
Q2：支持热插拔吗？更换需要停机吗？
A：不支持热插拔，安装 / 拆卸必须断电。但模块支持在线配置，更换后无需重装系统，仅需下载配置参数，停机时间可控制在 30 分钟内。
Q3：和普通通讯模块有什么区别？
A：普通模块仅支持单一协议；而 MVI56-MBP 是多协议集成模块，核心是 Modbus Plus，同时兼容 RTU/TCP、PROFIBUS DP，双端口独立配置，可同时连接不同协议网络，减少模块数量，降低成本。
Q4：能兼容老款 ControlLogix 机架吗？
A：完全兼容。适配所有 1756 系列机架（如 1756-A4/A7/A10），无需额外转接板，直接安装；同时兼容 Studio 5000 v28 及以上版本软件，新旧系统无缝过渡。
Q5：质保多久？是全新原装吗？
A：提供12 个月质保（自发货日起）。产品为全新原装，ProSoft 美国原厂出品，未拆封防静电袋，可提供原厂序列号查询、装箱单及质检报告，杜绝翻新件风险。
Q6：如何配置模块参数？
A：两种配置方式：
- 软件配置：通过 Studio 5000 或 ProSoft 配置软件，以太网口连接后设置波特率、站地址、数据映射区
- 硬件配置：模块侧面 DIP 开关，设置默认波特率（9600/19200bps）及终端电阻（ON/OFF）配置后需断电重启生效，建议配置前备份参数文件。
