描述

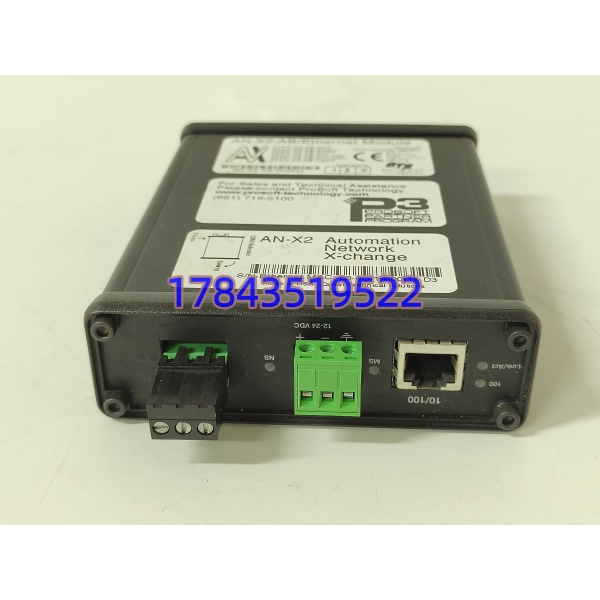

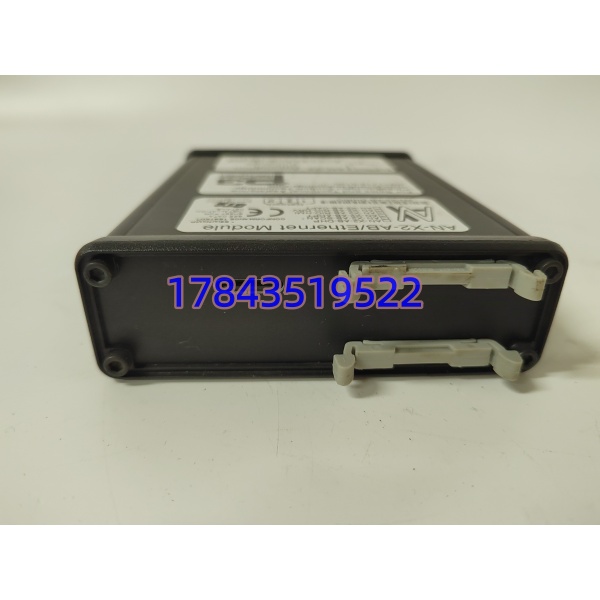

关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | AN-X2-AB-DHRIO |
| 适配新旧控制器 | ControlLogix、CompactLogix；老式 PLC5、SLC500、1794 远程 I/O 机架 |
| 前端以太网接口 | 1 路 RJ45，10/100Mbps 自适应 EtherNet/IP |
| 后端双协议接口 | BNC 同轴 RIO 总线、端子式 DH + 总线，二选一工作模式 |
| DH + 总线参数 | 波特率 57.6/115.2/230.4Kbps，站址 0~77 八进制 |
| Remote I/O 总线参数 | 5Mbps，支持 32 组 I/O 机架，机架地址 0~76 八进制 |
| 最大数据容量 | RIO 输入 2048 字 + 输出 2048 字 |
| EtherNet/IP 连接上限 | 最多 16 路并发以太网客户端连接 |
| 配置方式 | 内置 Web 网页服务，无需专用组态软件；支持 PCB 工具离线配置 |
| 供电规格 | DC 12/24V 宽压输入，典型功耗 2.4 W |
| 安装方式 | DIN35 标准导轨卡扣安装 |
| 整机尺寸 | 107 mm × 126 mm × 34 mm |
| 整机净重 | 220 g |
| 工作环境温度 | 0 ℃ ~ +50 ℃ |
| 存储温度区间 | -40 ℃ ~ +85 ℃ |
| 环境湿度 | 5%~95%，无冷凝水汽 |
| 防护等级 | IP20，控制柜内密闭安装 |
| 诊断功能 | 多色状态 LED、网页实时总线节点列表、断线 / 超时告警、数据读写日志 |
| 配套软件 | RSLinx、ProSoft Configuration Builder、Kepware OPC 驱动 |
产品深度介绍
PROSOFT AN-X2-AB-DHRIO 是专门针对罗克韦尔新旧 PLC 兼容改造设计的跨协议网关，支持两种运行模式切换：DH + 桥接模式、Remote I/O 扫描模式。老式 PLC5、SLC500 设备仅支持 DH + 或同轴 RIO 总线，无法直接接入现代 EtherNet/IP 以太网架构，更换整套 I/O 与控制器改造成本高、停机周期长。
该网关搭建以太网与老式串行总线的数据桥梁，新 ControlLogix 控制器可直接读写老旧远程 I/O 机架、DH + 网络内旧 PLC 程序点位，原有现场接线、底层控制逻辑无需改动。自带网页诊断页面，运维人员可远程查看总线所有在线节点、读写故障记录；自动扫描功能可识别总线波特率、I/O 机架排布，减少人工配置出错概率。设备采用导轨紧凑型结构，双协议接口不能同时启用，需根据现场 DH + 或 RIO 总线二选一刷写对应固件，是存量罗克韦尔老装置不停产分步升级的核心备件。
应用场景与行业痛点
大量投产超 15 年的汽车制造、油气、水处理、建材产线仍使用 PLC5、SLC500 老式控制系统，原厂早已停产对应 DH + 通讯卡件。一旦总线通讯故障，整条产线 I/O 采集、联锁逻辑全部失效；直接更换全套控制器与 I/O 机架，全线停机改造至少 3~7 天，连续生产场景损失巨大。AN-X2-AB-DHRIO 实现新旧系统并行运行，分批次替换硬件，大幅压缩停机时长。
典型应用场景
- 汽车整车 / 零部件产线改造原有 SLC500 配套同轴远程 I/O，新增 ControlLogix 主控上位监控，网关保留原有现场分散 I/O 机架，不用重新布线。
- 油气长输管道 SCADA 系统站场老式 PLC5 通过 DH + 总线采集阀门、压力变送器数据，借助网关上传至中控 ControlLogix 平台统一调度。
- 市政污水、净水厂自控升级老旧 RIO 分布式 I/O 点位数量多，更换网关即可对接新型 CompactLogix，省去整套 I/O 模块更换费用。
- 建材、造纸连续生产线技改保留原有 PowerFlex 变频器、PanelView 老式触摸屏，通过 DH + 桥接实现以太网 HMI 统一监控，无需修改设备控制程序。
真实工程案例江苏某汽车零部件冲压车间 2025 年技改，现场 8 套 SLC500 搭配 16 组 1794 远程 I/O，计划新增 ControlLogix 冗余主控。初期方案为全部更换 I/O 机架，预估停机 5 天，产线订单交付压力大。
更换 AN-X2-AB-DHRIO 网关搭建 EtherNet/IP 转 RIO 通道，原有 I/O 接线、控制逻辑完全沿用，停机改造仅 4 小时完成网关配置与程序映射，新旧系统并行稳定运行至今。企业采购 2 块同款网关作为两条冲压线应急储备。
