描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 型号 | PTQ-PDPMV1 |
| 兼容 PLC | 施耐德 Quantum 系列（140CPUxxx） |
| 协议 | PROFIBUS DP V0/V1 主站 |
| 网络速率 | 9.6 kbps ~ 12 Mbps |
| 最大从站数 | 125 个 |
| 每从站 I/O | 最大 244 字节输入 / 244 字节输出 |
| 背板电流 | 1100 mA @ 5 VDC |
| 工作温度 | 0°C ~ 60°C |
| 存储温度 | -40°C ~ 85°C |
| 配置软件 | ProSoft Configuration Builder (PCB) |
| 冗余支持 | 支持 Quantum HSBY（固件 V1.25+） |

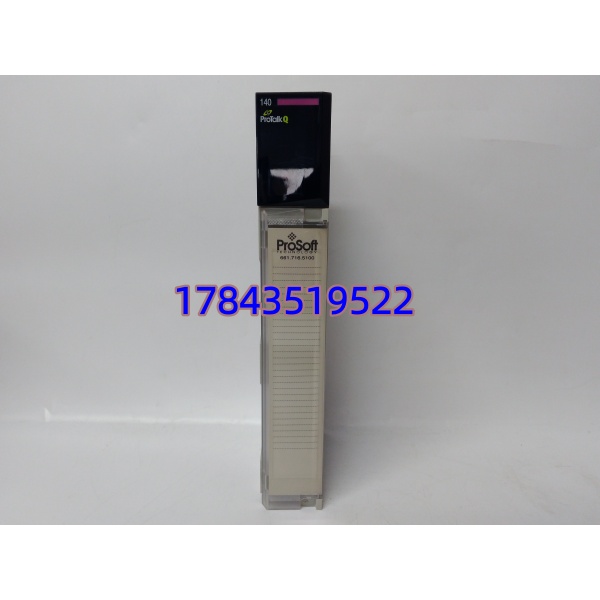

ProSoft PTQ-PDPMV1
产品深度介绍
ProSoft PTQ-PDPMV1 是专为施耐德 Quantum PLC 设计的 PROFIBUS DPV1 主站通信模块，作为 PLC 与 PROFIBUS 现场总线间的桥梁，实现高速数据交换。该模块符合 IEC 61158 标准，支持 DPV0 循环数据与 DPV1 非循环参数读写，适配编码器、变频器、仪表等各类 PROFIBUS 从站设备。
依托 ProSoft 专有背板技术，PTQ-PDPMV1 与 Quantum CPU 数据交互高效稳定，单机架最多可安装 6 块模块（冗余系统支持 4 块）。配套 PCB 配置软件与 comDTM 工具，可快速组网、诊断与远程维护，广泛用于 Quantum 系统升级改造项目。

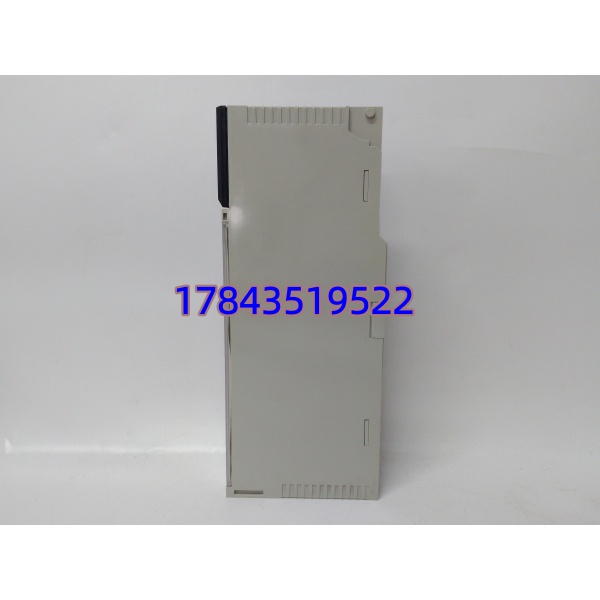

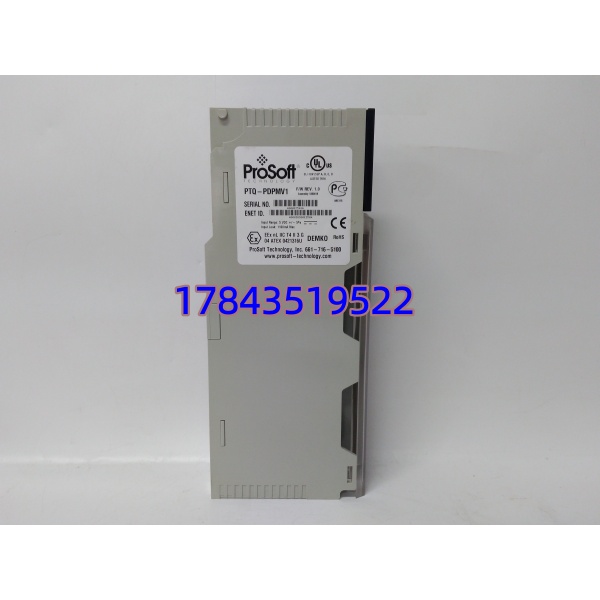

ProSoft PTQ-PDPMV1
应用场景与行业案例
工程痛点描述
施耐德 Quantum 老系统常面临 PROFIBUS 通信老化、主站模块停产问题。旧模块（如 140CRP81100）易故障、备件难寻，导致生产线停机风险高。尤其在流程工业，通信中断会引发联锁跳闸，恢复耗时久、损失大。
典型应用场景
- 化工行业 – 装置 PROFIBUS 总线改造替换老旧 Quantum 系统的 PROFIBUS 主站模块，连接现场变频器、流量计、压力变送器，提升通信稳定性。
- 水处理 – 水厂 PLC 通信扩容水厂 Quantum PLC 新增 PROFIBUS 接口，接入分布式 I/O 与水质分析仪表，实现全厂设备联网监控。
- 冶金行业 – 轧线设备通信升级轧机、辊道等设备的 PROFIBUS 网络改造，支持高速数据传输与设备诊断，适配高温高干扰环境。
- 电力行业 – 电厂辅机系统通信火电厂除尘、输煤等辅机系统 Quantum PLC，通过 PTQ-PDPMV1 连接 PROFIBUS 从站，保障系统可靠运行。
真实案例
某化工集团老系统通信改造2025 年 9 月，某化工园区 6 套 Quantum 系统的旧 PROFIBUS 主站模块老化，通信频繁中断，每月非计划停机 2-3 次，单次损失超 50 万元。
因原厂 140CRP81100 已停产，选用 ProSoft PTQ-PDPMV1 替换。实施：旧模块拆除→新模块安装→背板配置→网络组态→联调，单套系统 4 小时完成。
改造后效果：通信中断故障清零，网络响应时间缩短至 50ms，支持 DPV1 设备诊断，维护效率提升 60%。项目负责人表示：“PTQ-PDPMV1 完美适配 Quantum 系统，解决了我们多年的备件与稳定性难题。”
