描述
产品深度介绍

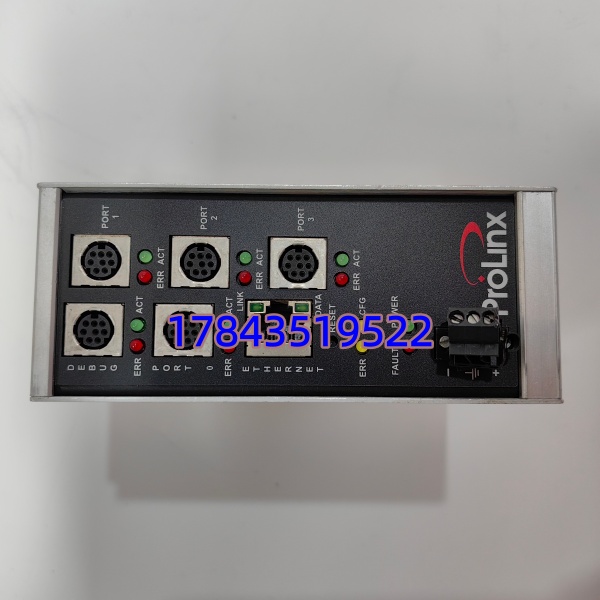

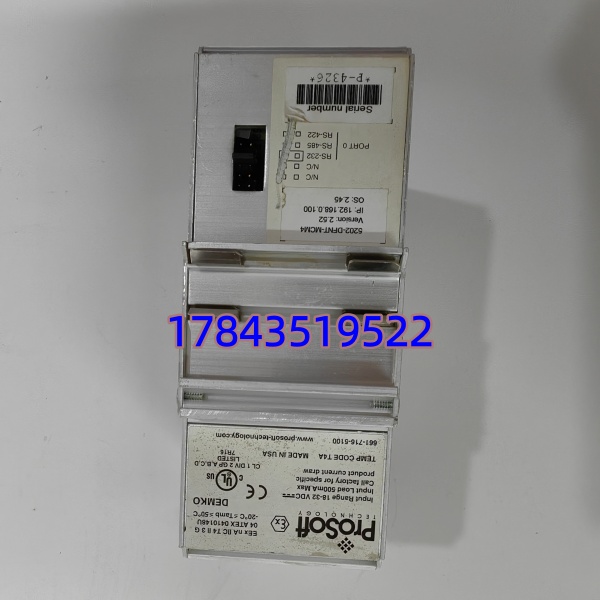

ProSoft 5202-DFNT-MCM4 是一款高性能工业协议转换网关，实现 EtherNet/IP 网络与 Modbus 串口设备（RTU/ASCII）双向数据交互。模块配备 1 路以太网口与 4 路独立串口，可同时接入多台 Modbus 从站设备，适配罗克韦尔 ControlLogix 等 PLC 系统，解决异构网络设备互通难题。
具备主从模式自适应、波特率灵活配置及数据映射功能，广泛应用于油气、电力、制造等场景，支持严苛工业环境长期稳定运行，是工业 4.0 设备互联的核心部件。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 5202-DFNT-MCM4 |
| 品牌 | ProSoft Technology |
| 以太网接口 | 1×RJ45（EtherNet/IP） |
| 串口数量 | 4×DB9（Modbus RTU/ASCII） |
| 串口参数 | 110–115200bps；7/8 数据位；1/2 停止位；无 / 奇 / 偶校验 |
| 工作模式 | EtherNet/IP 客户端 / 服务器；Modbus 主站 / 从站 |
| 供电 | 24V DC ±10%，500mA |
| 工作温度 | -20℃ ~ +70℃ |
| 安装方式 | DIN 导轨安装 |
| 尺寸 | 118mm×157mm×40mm |
| 重量 | 约 0.5kg |
质量检测流程
- 入库验收检测核验原厂装箱单、序列号，外观无划痕、锈蚀，DB9 接口针脚无弯曲，配套说明书、合格证齐全。
- 上机功能测试搭建 EtherNet/IP+Modbus 测试环境，通电自检正常。测试 4 路串口同时通讯、数据收发、协议转换功能，连续运行 24 小时无丢包、无卡顿，出具检测报告。
- 电气参数测试福禄克 115 万用表检测供电回路，500V 摇表测绝缘阻值＞10MΩ，核验串口 / 网口电气性能正常。
- 配置与固件核验读取固件版本，备份默认配置，记录串口参数与网络设置，存档配置界面截图。
- 最终质检封装质检员签字确认，模块装入防静电袋密封，气泡膜 + 纸箱防护，粘贴 QC 合格标签。
替换避坑指南
- 串口参数不匹配新旧模块波特率、校验位配置不一致，会导致通讯失败。替换前务必记录原串口参数，新模块严格复刻；曾遇到现场更换后无数据，排查为波特率设置错误。
- 网络 IP 冲突新模块默认 IP 与现场网络设备冲突，导致 EtherNet/IP 通讯中断。上电前通过配置软件修改 IP，避免冲突。
- 主从模式混淆串口误设为主站模式，与现场从站设备冲突，导致总线异常。替换前确认原模块主从配置，按需设置。
- 供电功率不足机柜 24V 电源负载过重，网关供电不稳，出现频繁掉线。核算总功耗，预留 20% 余量，必要时增加电源模块。
- 静电损坏接口干燥季节无防护操作，静电击穿网口 / 串口芯片，导致模块报废。必须佩戴防静电手环，在防静电垫上操作。
