产品深度介绍

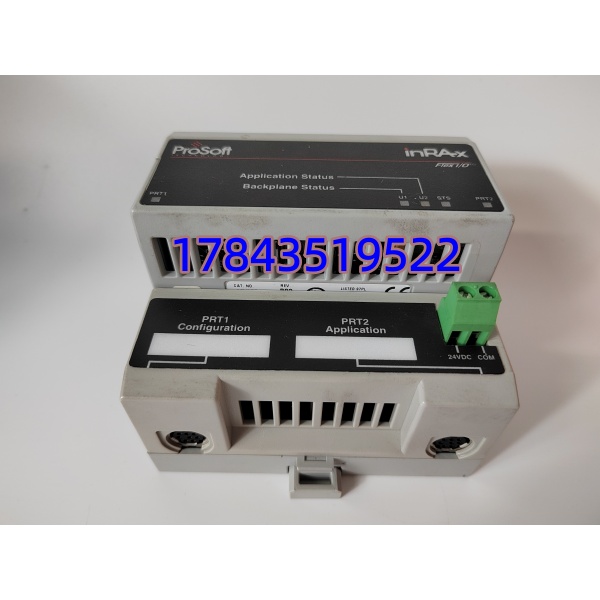

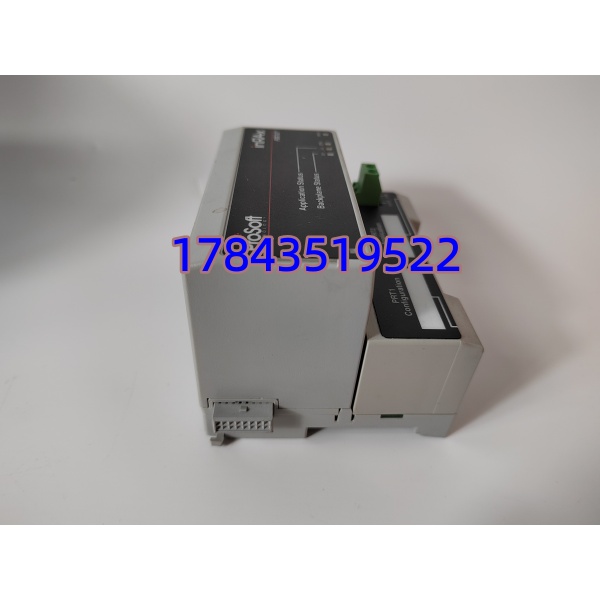

MVI94-GSC (6) 是 ProSoft 专为罗克韦尔 1794 Flex 远程 I/O 机架开发的通用 ASCII 串口扩展模块，依托 ControlNet 背板与本地 ControlLogix 主控高速交换数据，无需占用 PLC 本体前置通讯口算力。模块搭载独立嵌入式协处理器，分担串口收发解析任务，配备两路 DB9 隔离串口，支持 RS232/422/485 硬件切换，兼容流量计、水质分析仪、称重仪表、老式串口记录仪等仅输出 ASCII 文本的现场设备；单通道最大缓存 4096 字节字符串，支持自定义帧头帧尾、延时触发、轮询采集逻辑。配套 PS-Term 终端工具本地配置，面板多组状态 LED 实时显示总线、端口收发状态，模块化分体底座设计支持 RIUP 带电热插拔，PCB 全板三防涂层，适配电厂、化工、水处理存量老系统改造维修。
关键技术规格
| 参数项目 | 参数详情 |
|---|---|
| 完整物料号 | MVI94-GSC (6)，俗称 MVI94-GSC6 |
| 适配机架 | AB 1794 Flex I/O 标准机架，搭配 1794-ACN15/ACNR15 ControlNet 适配器 |
| 背板总线 | ControlNet，与 Logix 控制器交互过程映像数据 |
| 串口配置 | 2 路 DB9 隔离串口，硬件切换 RS232/422/485 |
| 波特率区间 | 300、1200、2400、4800、9600、19200、57600、115200 bps |
| 数据缓存 | 单端口收发缓存 4096 字节，全双工异步传输 |
| 协处理架构 | 板载独立 CPU，不占用主控运算资源 |
| 配置工具 | PS-Term 终端仿真软件，57600,N,8,1 调试参数下载 |
| 硬件特性 | 分体式底座 + 可插拔上层模块，支持 RIUP 带电更换上层单元 |
| 供电消耗 | 5V 背板直流，整机典型功耗 750mA |
| 运行温区 | 0 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 状态指示 | MOD OK、PORT1 TX/RX、PORT2 TX/RX 多路状态指示灯 |
| 典型对接设备 |
|
技术避
坑指南
1. 更换上层模块后未导入原有 ASCII 配置（最高发通讯故障）问题：新模块出厂空白配置，直接上电后串口无仪表数据上传，上位机采集点位全部为空。避坑要点：更换前完整导出配置文本，上机后通过 PS-Term 导入，保存重启模块再投运。真实案例：某水处理厂更换 MVI94-GSC6 未备份配置，多台水质分析仪通讯中断，耗时 2 小时重新编写采集规则。
2. RS485 串口差分 A/B 线接反问题：仪表发送报文但模块 RX 灯无闪烁，完全接收不到 ASCII 数据，无任何报错提示。避坑要点：拆线时标记 A/B 差分端子，复原严格对应；现场长线缆优先选用双层屏蔽线，单端接地。
3. ControlNet 节点地址与适配器冲突问题：模块上电 MOD OK 红灯常亮，背板总线失联，控制器无法识别硬件。避坑要点：更换前记录 ACN 适配器、MVI94 模块各自节点号，全网地址唯一不重复。
4. 多台仪表并联 485 总线未配置终端电阻问题：长线多仪表组网时报文随机丢失、数值跳变，干扰随车间变频器启停加剧。避坑要点：485 总线首尾两端设备开启 120Ω 终端电阻，中间全部关闭。
5. 无静电防护击穿串口收发芯片问题：干燥车间徒手触碰 DB9 接口与底座金手指，静电击穿端口隔离芯片，对应串口永久失效无法维修。避坑要点：拆装全程防静电手环 + 防静电垫，开箱后禁止直接触碰电路板金属线路区域。现场实例：运维人员无防护拆装，PORT2 通道芯片烧毁，原厂备件订货周期 16 天延误产线数据采集。
