描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 兼容平台 | Allen‑Bradley ControlLogix（1756 背板），单槽位ProSoft Technology Inc |
| 处理器 | 模块本地运行 BASIC‑52，分担 PLC 运算 |
| 内存 | RAM：24,064 字节；程序存储：CompactFlash（CF 卡） |
| 通讯端口 | CFG：RS‑232（配置）；PRT1：ASCII / 编程；PRT2：ASCII/DF1；DH‑485 |
| 支持协议 | DF1 全双工 / 半双工从站、ASCII、DH‑485（需 AIC+）ProSoft Technology Inc |
| 背板电流 | 800mA @5.1VDC；3mA @24VDCProSoft Technology Inc |
| 工作温度 | 0°C 至 60°C；存储‑40°C 至 85°CProSoft Technology Inc |
| 抗振动 / 冲击 | 5g（10–150Hz）；工作 30g、非工作 50gProSoft Technology Inc |
| 认证 | CE、UL、CSA、RoHS |
| 尺寸（宽 × 高 × 深） | 约 35×125×130mm |
产品深度介绍

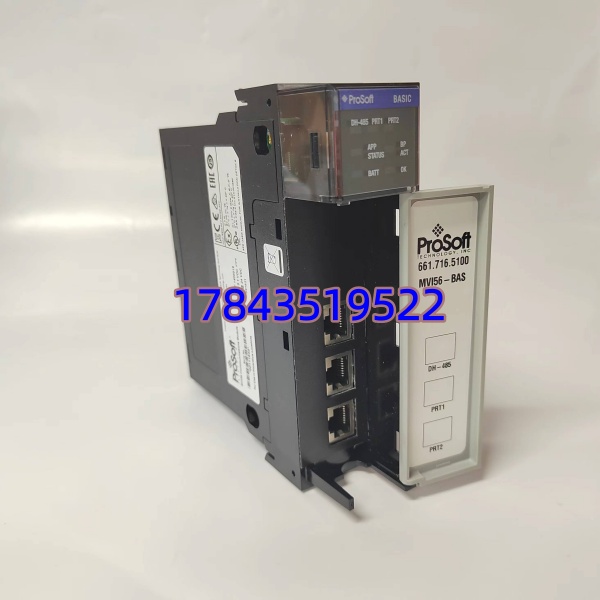

ProSoft MVI56‑BAS 是专为罗克韦尔 ControlLogix 平台设计的BASIC 可编程通信模块，核心价值是把传统 1771‑DB/1747‑BAS 上的 BASIC 程序迁移到现代 PLC 系统，无需重写逻辑。
模块自带独立 BASIC‑52 运行环境与 24KB RAM，可自主执行数据处理、串口协议转换与外部设备交互，减轻 CPU 负担。三路串口 + DH‑485 覆盖 ASCII、DF1 等常用协议，直接连接条码枪、打印机、串口仪表与旧款 PLC，适合老系统升级与多设备集成场景ProSoft Technology Inc
应用场景与行业案例
工程痛点
老厂升级常遇到：原有 BASIC 逻辑难迁移、串口设备多但 PLC 串口不足、协议转换成本高、CPU 负担重。直接换系统成本高，重写程序周期长、风险大。
典型应用场景
- 制造业 — 生产线串口设备集成连接条码阅读器、称重仪表、打印机，通过 BASIC 程序做数据校验与格式转换，上传 ControlLogix，减少 PLC 梯形图复杂度。
- 电力 / 水处理 — legacy 系统升级替换 1771‑DB/1747‑BAS，保留原有 BASIC 逻辑，接入新 ControlLogix 系统，兼顾稳定性与成本。
- 楼宇自动化 —HVAC 与第三方设备对接通过 ASCII/DF1 协议与空调、照明控制器通讯，实现楼宇系统与工厂 PLC 数据互通。
- 物流仓储 — 串口设备联网对接 RFID 读写器、串口传感器，本地 BASIC 预处理后上传，提升响应速度与可靠性。
真实案例
某汽车零部件工厂升级 ControlLogix，原有 1747‑BAS 上的 BASIC 逻辑负责 12 台串口称重仪表的数据采集与补偿算法。重写梯形图需 3 周且风险高。
改用 MVI56‑BAS 后，直接移植原 BASIC 程序，2 小时完成部署。模块独立运行算法，PLC 只需读写结果，CPU 负载下降 40%，系统稳定运行 18 个月无通讯中断。
