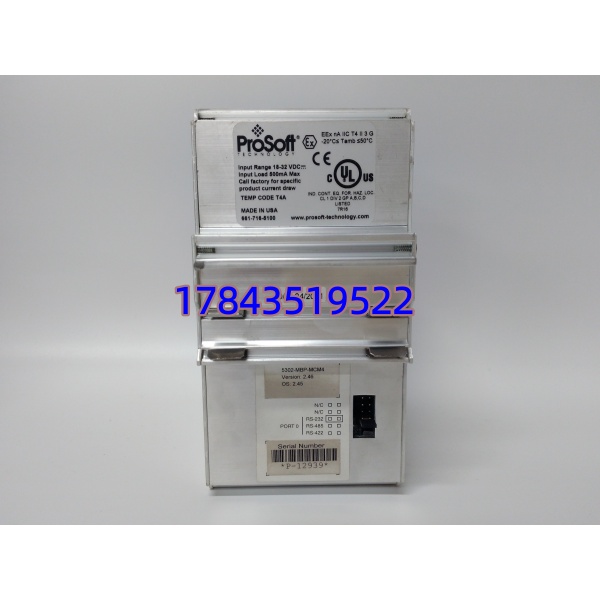

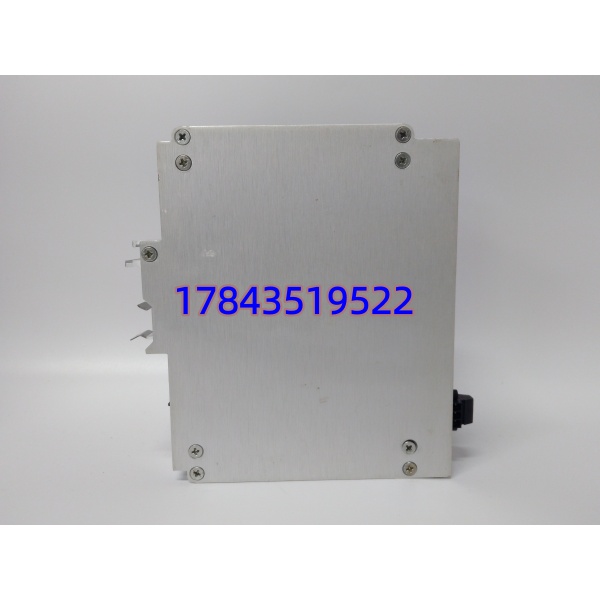

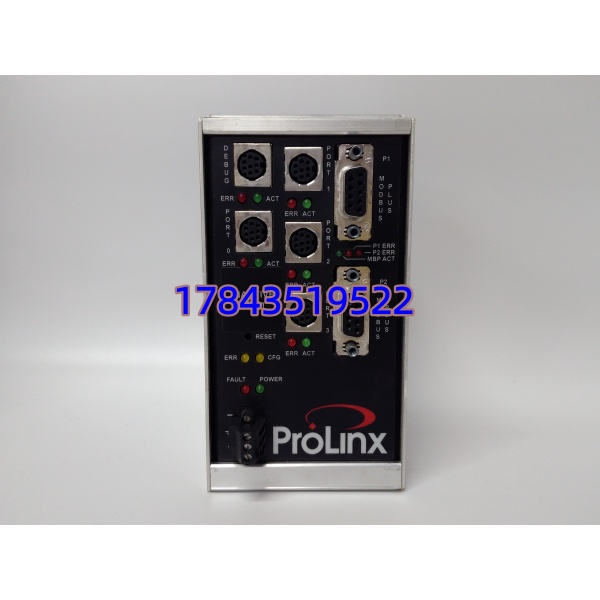

ProSoft 5302-MBP-MCM4 | 四端口 Modbus 通讯模块 工业网关现货

描述

产品深度介绍

5302-MBP-MCM4 是 ProSoft 研发的四通道 Modbus 多主站通讯模块，专为工业多设备组网场景打造。模块集成四路独立串行接口，可同时挂载多组仪表、变频器、现场控制器等下位设备，实现多节点数据集中采集与双向交互。

适配主流 PLC 与控制系统做协议中转，有效解决多设备总线冲突、点位分散、通讯兼容问题。电路板采用工业三防涂层，抗电磁干扰，适配化工、水处理、油气、电厂等复杂现场环境，长期连续运行稳定性强，是老旧系统改造与多设备扩容的常用备件。

关键技术规格

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全操作规范

1. 关停对应控制机架总电源，等待电容完全放电
2. 落实静电防护，佩戴防静电手环与绝缘工具
3. 备份当前工程组态、通讯参数，拍照记录原有串口接线与拨码

工具准备：防静电手环、十字螺丝刀、Fluke 万用表、标签贴纸

阶段二：拆卸旧模块（15 分钟）

1. 依次标记四路串口接线，区分 RS485/RS232 端口
2. 缓慢拔下通讯端子排线，禁止硬扯线芯
3. 解锁模块上下固定卡扣，平行抽出旧模块
4. 清理机架插槽灰尘，检查背板针脚无弯曲氧化

阶段三：安装新模块（15 分钟）

1. 核对实物型号 5302-MBP-MCM4，确认型号一致
2. 对照旧件照片，复刻拨码、终端电阻等硬件配置
3. 对准机架插槽平稳推入，卡扣完全锁止无松动
4. 按标记恢复四路串口接线，端子适度锁紧

自检清单：

• 模块卡位牢固，无偏移晃动
• 通讯线缆接线顺序无误
• 总线终端电阻配置匹配现场拓扑
• 机架内部无遗留杂物工具

阶段四：上电调试（20 分钟）

1. 整体逐级上电，观察模块电源与运行指示灯状态
2. 接入编程软件，读取模块硬件信息与固件版本
3. 导入原有通讯配置，分别测试 4 个端口设备通讯
4. 轮询下位仪表、变频设备，验证数据收发正常
5. 空载连续运行 30 分钟，无报错、无断连即为正常

常见问题解答

Q1：5302- 支持热插拔更换吗？A：不支持。该模块依托背板总线取电与数据交互，带电插拔会造成浪涌冲击，损坏通讯芯片与背板，更换作业必须全程断电。

Q2：四端口能否同时独立运行不同波特率？A：可以。四个串口相互独立，可单独配置波特率、站号、通讯模式，适配现场不同品牌、不同参数的下位设备混合组网。

Q3：替换后通讯频繁掉线如何排查？A：优先三点排查：终端电阻未规范接入、屏蔽层接地方式错误、串口极性接反。现场多数多端口 Modbus 异常，都是布线与终端配置不规范导致。

Q4：该模块适合老旧系统改造使用吗？A：非常适配。针对老旧控制平台拓展 Modbus 接口不足、协议兼容差的问题，可快速完成扩容改造，无需大范围改动原有程序。

Q5：货源与售后保障怎么样？A：全部为全新原装现货，出厂经过通电老化、通讯全功能检测。提供 12 个月质保，硬件非人为故障可免费售后处理，支持提供检测资料与出货实拍。
