描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 兼容平台 | Rockwell ControlLogix（1756 背板）ProSoft Technology Inc |
| 协议支持 | PROFIBUS DP‑V0/V1（IEC 61158），1/2 类 DPV1 服务ProSoft Technology Inc |
| 通信接口 | DB‑9F（RS‑485），电气隔离 |
| 波特率 | 9.6kbps～12Mbps（可配置） |
| 最大从站数 | 125 个（含中继器） |
| I/O 数据容量 | 每从站 1536 字节输入 + 1536 字节输出 |
| 背板电流 | 800mA@5VDC；3mA@24VDC |
| 功耗 | 约 2.5W |
| 工作温度 | 0°C～+60°C |
| 存储温度 | ‑40°C～+85°C |
| 尺寸 / 重量 | 单插槽，约 1.1kg |
| 认证 | UL、EN、IEC、ATEX（Zone 2） |
产品深度介绍

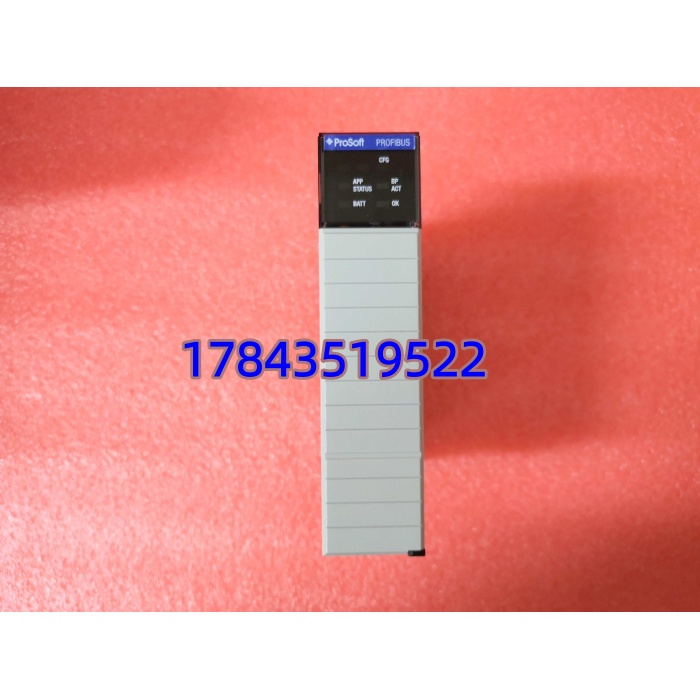

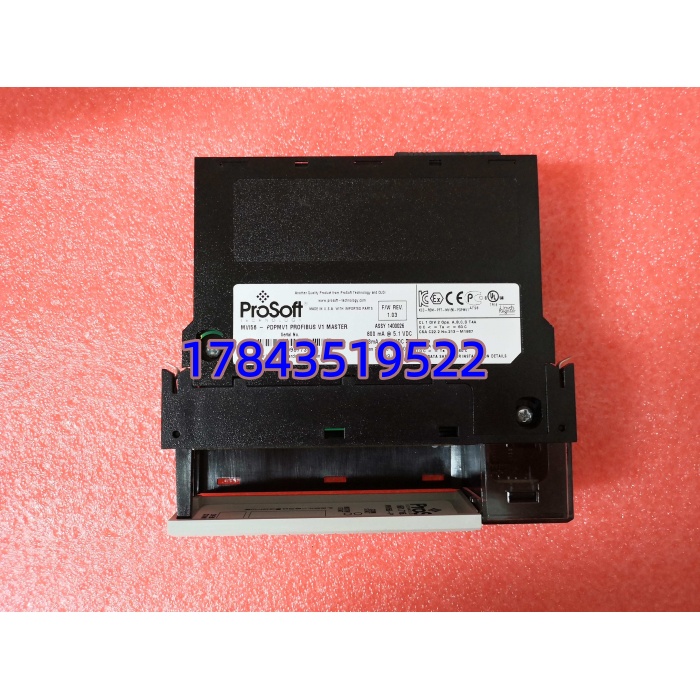

MVI56-PDPMV1 是 ProSoft Technology 为罗克韦尔 ControlLogix 平台设计的PROFIBUS DP‑V1 主站通信模块，单插槽设计，直接嵌入 1756 背板，即插即用ProSoft Technology Inc。模块自带独立通信处理器，不占用 PLC 主 CPU 资源，数据交互稳定高效ProSoft Technology Inc。
作为 ControlLogix 与 PROFIBUS 设备的桥梁，它支持 DP‑V1 非循环服务，可对变频器、仪表、远程 I/O 进行参数读写、诊断与配置，适配汽车、冶金、化工等多场景的异构设备集成需求。
应用场景与行业案例
工程痛点
连续生产线上，罗克韦尔 PLC 需对接大量西门子 DP 变频器与仪表，原生无 DP 接口，第三方网关易丢包、延迟高，导致停机风险大。
典型应用场景
- 汽车制造：焊装线 ControlLogix 连接西门子 G120 变频器与 DP 远程 I/O，实现工位精准控制。
- 冶金行业：轧机 PLC 与 DP 仪表、传动设备通信，实时采集温度、压力数据，保障轧制稳定性。
- 化工行业：DCS 系统接入 DP‑V1 分析仪表与阀门定位器，支持在线参数调整与故障诊断。
- 能源行业：电厂辅机控制（循环泵、风机），PLC 与 DP 变频器互联，实现节能调速与状态监控。
真实案例
去年 9 月，华东某汽车焊装线的 ControlLogix 系统需新增 12 个 DP 从站（变频器 + 远程 I/O），原方案用第三方网关，调试 2 周仍存在数据丢包。更换 MVI56-PDPMV1 后，4 小时完成配置，ProSoft Configuration Builder 自动生成总线参数，12 个从站全部稳定上线，无丢包、无延迟，至今运行零故障。
核心卖点与差异化
- 原生 DP‑V1 主站：支持 1/2 类非循环服务，诊断与配置能力强于普通 DP 模块。
- 高容量高速度：125 个从站、12Mbps 波特率，单模块覆盖大型 DP 网络。
- 独立处理器设计：通信不占用 PLC 资源，高负载下无卡顿，MTBF＞50,000 小时ProSoft Technology Inc。
- ProSoft 配置工具：图形化组态，自动生成标签映射，调试效率提升 60%。
- 冗余支持：适配 PROFIBUS 冗余网络，切换时间＜100ms，降低停机风险。
- 质保与测试：全新原装，1 年质保；发货前全功能测试，提供测试报告与视频
